Для достижения хорошего приема, первое-нужен хороший фильтр основной селекции, второе - нужен высококачественный генератор с минимальным фазовым шумом и профильтрованным от гармоник, при присутствии которых также возникает дополнительные шумы! Конечно лучший вариант сделать генератор на кварцах и выделить нужную гармонику, таким образом можно получить лучше чем -130дб фазового шума, что очень шикарно,но тут тоже проблема найти подходящие кварцевые резонаторы,но проблема стабильности частоты остается! Сейчас в этом варианте использую обычный VCXO на 125 Мгц, которые очень доступны по цене! Также были попытки применить TCXO на 125 мгц, к сожалению попытка полностью провалилась, тот что я приобрел имеет очень большой фазовый шум в режиме приема это выражено пораженной частотой через каждый 1мгц, измерял и поставил дешевый китайский генератор на 125 мгц за пару у.е и все чистенько. В общем жду сейчас другой вариант TCXO-116 мгц.В общем едем дальше, на протяжении трех лет периодически были попытки решить вопрос именно с фильтром основной селекции, делать их на спиральных резонаторах я сразу не рассматривал, так-как это габариты и самый большой минус - плохая повторяемость, что конечно сразу отталкивает, в общем уже тогда вынашивал идею сделать весь тракт в современной интерпретации, так сказать более технологичное исполнение, получить 100% работающий тракт в минимальных размерах, ну и конечно с высокими параметрами, которые не только соответствовали бы нормам РЧС, но и достичь максимальных параметров в приемной части, так же что не немаловажно получить качественный спектр передатчика, что очень важно!!! Таким образом были попытки, сделать фильтр основной селекции именно на плате, то есть выполнить его печатным способом, много было мной проделано вариантов, экспериментов в этом направлении! варианты с витками, трех/четырех звенные и тд.. За годы экспериментов в этом направлении появился какой-то опыт
удалось сделать не плохой двухзвенный фильтр, который имеет не большие размеры и достаточно высокие параметры, подавления за полосой порядка -70 дб, что очень круто для таких размеров, да и не дешевый промышленный фильтр типа BCX140-150 явно проигрывает, что можно увидеть из предоставленных ниже моих графиков измерения.Далее хочу выразить большую Благодарность Виталию EW6BA, общаюсь с ним уже не первый год, очень помог мне дельными и ценными советами при проектировании данного трасвертера, без его помощи этот проект явно не получилось бы реализовать, так сказать с первого раза, в общем это без преувеличения можно назвать наше общее детище, слияние нашего опыта в конструировании. В общем то если посмотреть схему, можно увидеть ключевой смеситель, который был еще опробован и представлен Виталием в его трансверторе (EW6BA) был выбор сделать на не дорогом ADE1-24,но хотелось получить максимально приятный приём, чем и славятся ключевые смесители, отсюда и был сделан выбор
В общем ниже привожу фото своего трасвертера, который уже работает совместно с моим сдр Гермес.
Предварительные измерения показали следующие параметры.
-Размеры платы 100х91.5-
- Максимальная выходная мощность передатчика 12-13 ватт
-Имд-3, -35 дб при мощности 6-8 ватт
-Чувствительность приемника не хуже чем 0.3-0.5 микровольта(при использовании Гермес сдр)
-потребляемый ток в режиме передачи до 2 ампера в режиме приема около 100-120 ма

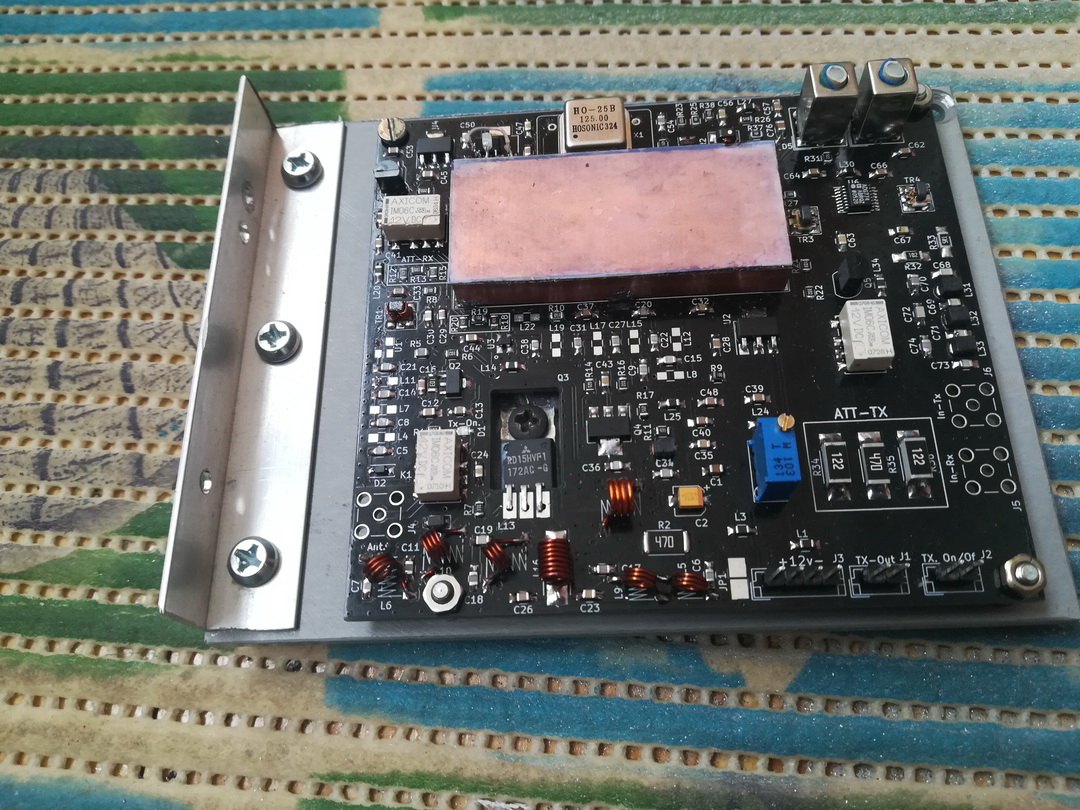

- AZXKcLkNpPI.jpg (373.11 КБ) 65949 просмотров

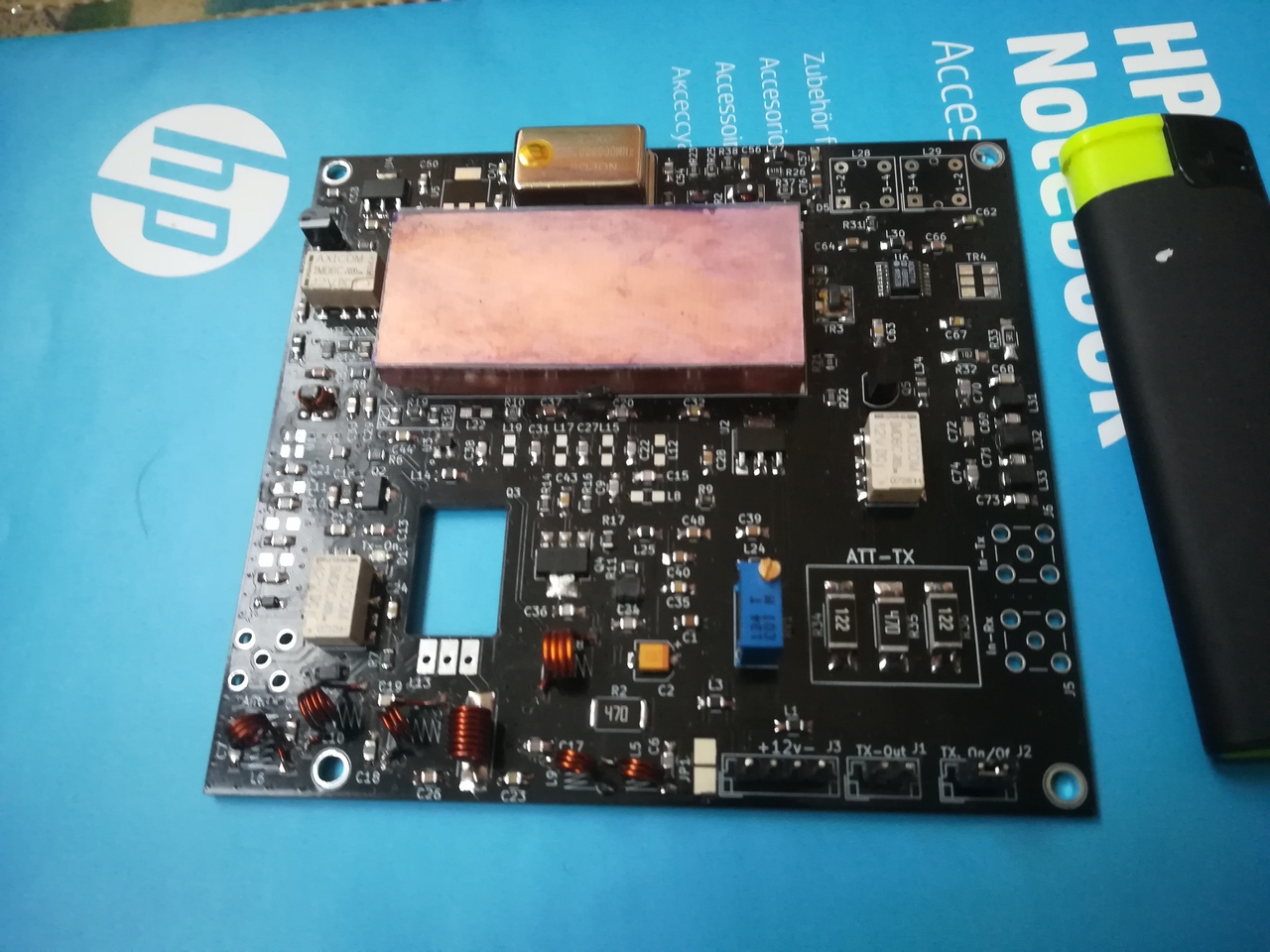

- fgotBxHnA2A.jpg (355.86 КБ) 65949 просмотров
