ATU-N7DDC. Умощненная версия от EU2AV.

Схема:

ATU 0.3-1.2kw.pdf: (143.7 КБ) 5829 скачиваний

Перечень компонентов:

[Расширение docx было запрещено, вложение больше недоступно.]

Гербер:

Gerber-ATU 03-1.2kw.rar: (112.84 КБ) 4970 скачиваний

!	Сообщение из: eu2av
	Внимание могут возникнуть проблемы с распаковкой Gerber файла!!! Архив за архивирован последними версиями Win-Rar-64, 7Zip-64. Ссылка для скачивания, с официального сайта на WinRar-64: http://winrar-full.com/go/?https://www. ... -561ru.exe

Так как тюнер 7х7 не прошел испытании, не было толкового обзора. Решил отказаться от повторения предыдущего варианта!
За то опробовал первый вариант 5х5 100ватт, очень понравилась работа этого Авто тюнера, решил сделать более умощенную версию, в ходе испытаний и экспериментов, со сто ватным вариантом, было выявлено! ключи которые коммутируют реле, горят как спички в критических условиях, по этому было принято решение сделать управления реле по плюсу, заземлив пит.. реле на общий, таким образом на ключах питания не чего не будет детектироваться. В общем напряженности такие, что не какая развязка с оптопарами не спасет (при обратном питании), идеально управлять именно по плюсу, плата с пик контролером будет отдельно.

EW2MS

Уже есть прошивка и на 7*7 нормальная, зря отказался)))

Приветствую Михаил! Да, я в курсе дела. Позже будет вариант платы 7х7, но когда я закажу, и закажу ли в обще этот вариант. Платы авто тюнера выходят приличных размером, соответственно цены не маленькие. Вариант 5х5 меня полностью устроит, в этом я убедился на примере 100ватт-ного аналога.

Начал заниматься вариантом Авто-тюнера 7х7, с таким же управлением, как и в предыдущем проекте.
Схема:

ATU-N7DDC, Version(7x7) of the ATU-0.3-1Kw from eu2av..pdf: (170.41 КБ) 6473 скачивания

Закончил версию ATU 7x7, сегодня отдал в производство

Вот что получилось:

► Показать

Внимания в этом сообщении все материалы проекта испытаны, можно смело рекомендовать к повторению
Подготовил всю не обходимую документацию для сборки, варианта ATU(7x7)! Учитывая то что проект достаточно долго пролежал на столе, в обдумывании лучшего решения по развязки цепей управления(реле), и полного отделения платы управления, на мой взгляд все получилось очень практично, применяемая элементная база, позволяет с легкостью повторить данный вариант. Также на плате над каждым реле подключен светодиод, в первую очередь это сделано для отладки, в последних версиях прошивка позволяет включить тест режим, все светодиоды горят, показывая тем самым о положительно пройденном испытании. Например в варианте 100ватт приходилось проверять работу каждого ключа, что отнимает время, да и при эксплуатации тюнера всегда удобно применить тест режим, что позволяет очень быстро проверить, протестировать работоспособность авто-тюнера. Также были установлены потенциометры, для более удобной калибровки отображения выходной мощности/ксв, на дисплее.
Жду не большой комплект плат, после чего сделаю обзор, и только после.. можно с уверенностью рекомендовать к повторению.

!	Сообщение из: eu2av
	Внимание!!! Проект был успешно мною протестирован. Теперь можно смело рекомендовать для повторения

Схема:

ATU-(7х7)0.3-1.2Kw.pdf: (171.45 КБ) 5848 скачиваний

Список компонентов:

[Расширение docx было запрещено, вложение больше недоступно.]

Гербер файлы, фото, описания размеров:

ATU(7x7)Gerber, и инфо с фото.rar: (1.88 МБ) 5357 скачиваний

Обновлено 17.09.2019
Схема:

ATU_06-1.5Kw.pdf: (184.37 КБ) 5064 скачивания

Список компонентов(в HTML), и расположения деталей на плате:

ATU-06-1.5Kw BOM.rar: (61.2 КБ) 4924 скачивания

Пример использования списка компонентов: https://openscopeproject.org/Interactiv ... /ibom.html

EW1Q

Крайняя версия прошивки 2.4:
http://www.cqham.ru/forum/attachment.ph ... 1545018276

Спасибо, это вроде как для варианта 5х5

EW1Q

Вроде как с 2.3 она универсальная ... По крайней мере можно задавать к-во индуктивностей и емкостей и их точные значения ...

Виноват, погорячился. Функция выбора к-ва индуктивностей и емкостей была в V2.3 для варианта 7х7
http://www.cqham.ru/forum/attachment.ph ... 1543975731

EW1Q

Таки, новая прошивка v2.5 для исполнения 7х7. Доработан алгоритм, исправлены старые глюки, добавлены новые

http://www.cqham.ru/forum/attachment.ph ... 1546807814
http://www.cqham.ru/forum/attachment.ph ... 1546829580

EW7R

>Юрий! А какие кольца по расчету будут? 94?

Расчёт прост, кольца Т130 идеально подойдут для варианта 200-600ватт, кольца Т157 хочу попробовать до 1к, и будут в наличии кольца Т200. На более менее согласованную думаю хватит варианта Т157 (до 1киловата). В индуктивностях планирую применить линейный режим от 0.1.. так как он самый приемлемый.

R1ZBZ

Интересная тема!! Очень. Сколько же будет стоить это чудо?)
Я бы приобрёл для теста и дальнейшего использования

Приветствую вас! По цене не чего не могу сказать, в общем то цель, сделать тюнер для собственного использования. По сборки, стоимости деталей, дам позже информацию,после полной сборки.

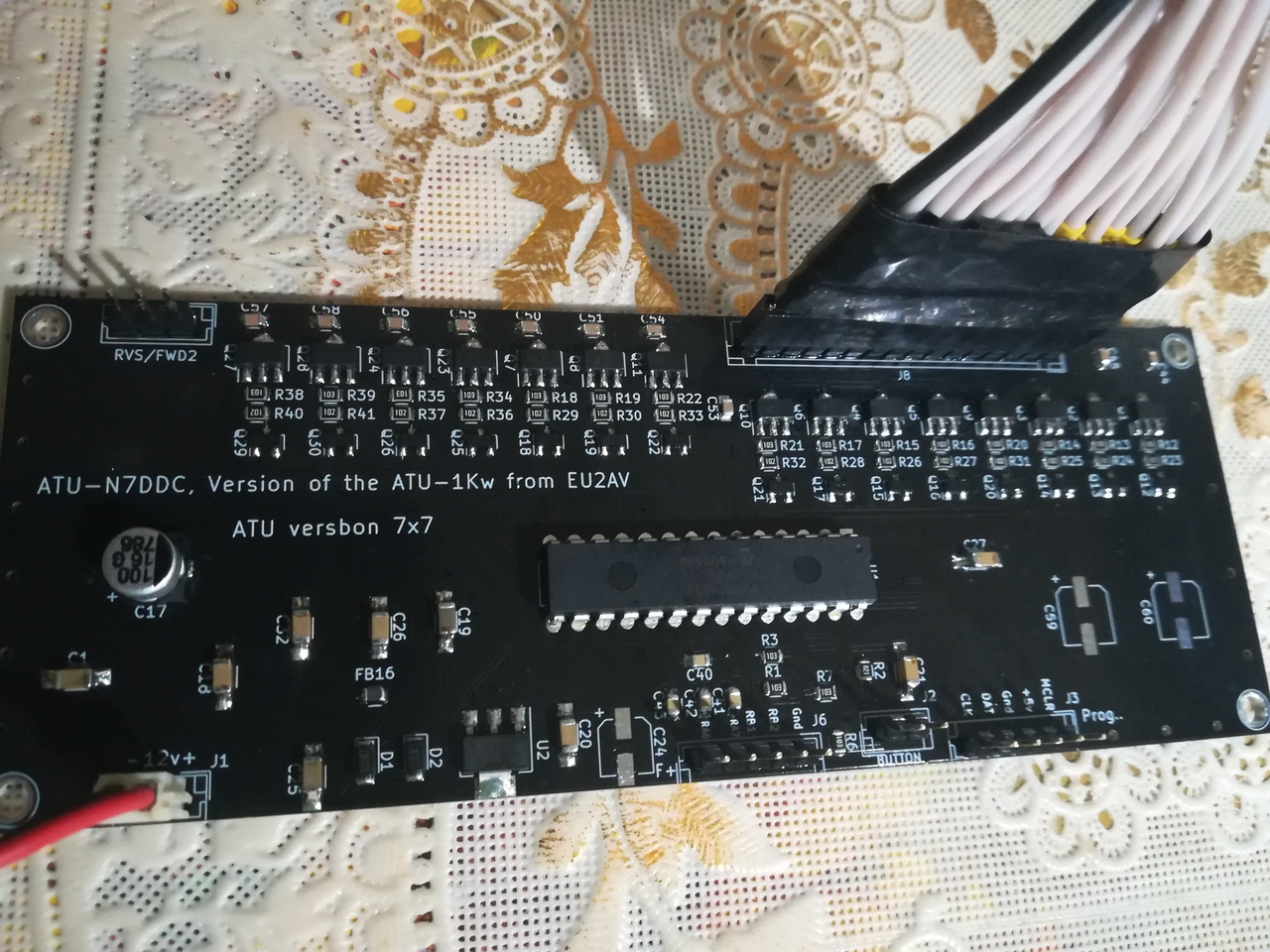

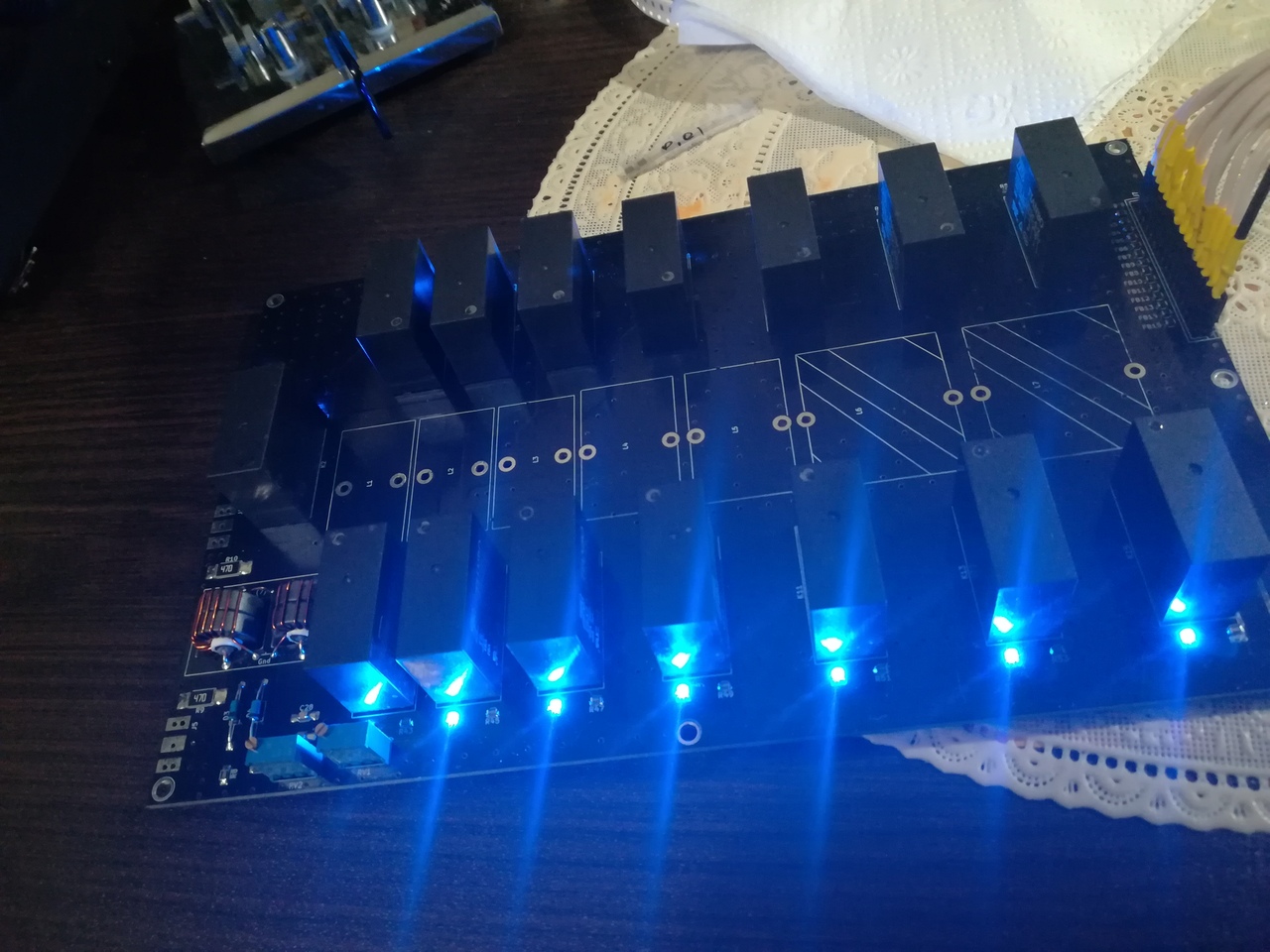

Сегодня получил платы, весьма внушительно получилось

: wc0_jUB89hM.jpg (419.88 КБ) 494259 просмотров

► Показать

EW3KO

Очень хорошо.
А реле какие?
Finder40.52 или 40.61?

Александр, реле можно применить любого аналога, в моем случае будут бюджетные реле, вот такие
https://s.click.aliexpress.com/e/cs1tSJSE

EW3KO

Понял.
Они все думаю пойдут.
SCHRACK https://ru.aliexpress.com/item/Free-Sh ... 39.99734.0
Или OEG https://ru.aliexpress.com/item/Free-Shi ... cf183739c4

Спасибо! да, вариантов хватает

EW7R

http://www.sdr-deluxe.com/forum/7-18-1
Вышла Прошивка 2.6

1) Добавлена возможность измерения мощности во время процесса настройки

2) Индикация значений номиналов установленных элементов сбрасывается сразу после начала настройки

3) Добавлена возможность индикации мощности до 1500 Ватт с точностью 1 Ватт ( реально 10%)
Для этого нужно установить ячейку с адресом 0х30 в 01. По-умолчанию 00.

После 1500 Ватт также возможен точный замер, но будет мигать надпись OVERLOAD вместо КСВ.

Для правильной работы схематика остается точно такая же, но обмотки тандем-матча должны быть с отношением 1:32

Конструкция тандем-матча должна соответствовать проходной мощности.

При этом, минимальная и максимальная мощность для старта в ячейках 05 и 06 в режиме большой мощности задается в десятках. То есть, если по-умолчанию стоит 05 для старта, то это будет 50 Ватт.

Благодарю за ссылку! будет полезно.
Очень благодарен Автору, за поддержку более мощной версии тюнера, прежде чем начать данную инициативу, советовался с Давидом N7DDC, и интересовался не против ли Автор таких инициатив

На что получил одобрение, и помощь в реализации более мощной версии, что мы и увидели в последней версии прошивки.
Сегодня закончил сборку, процессорной части.

: j5u8KQ5ygzQ.jpg (481.39 КБ) 494107 просмотров

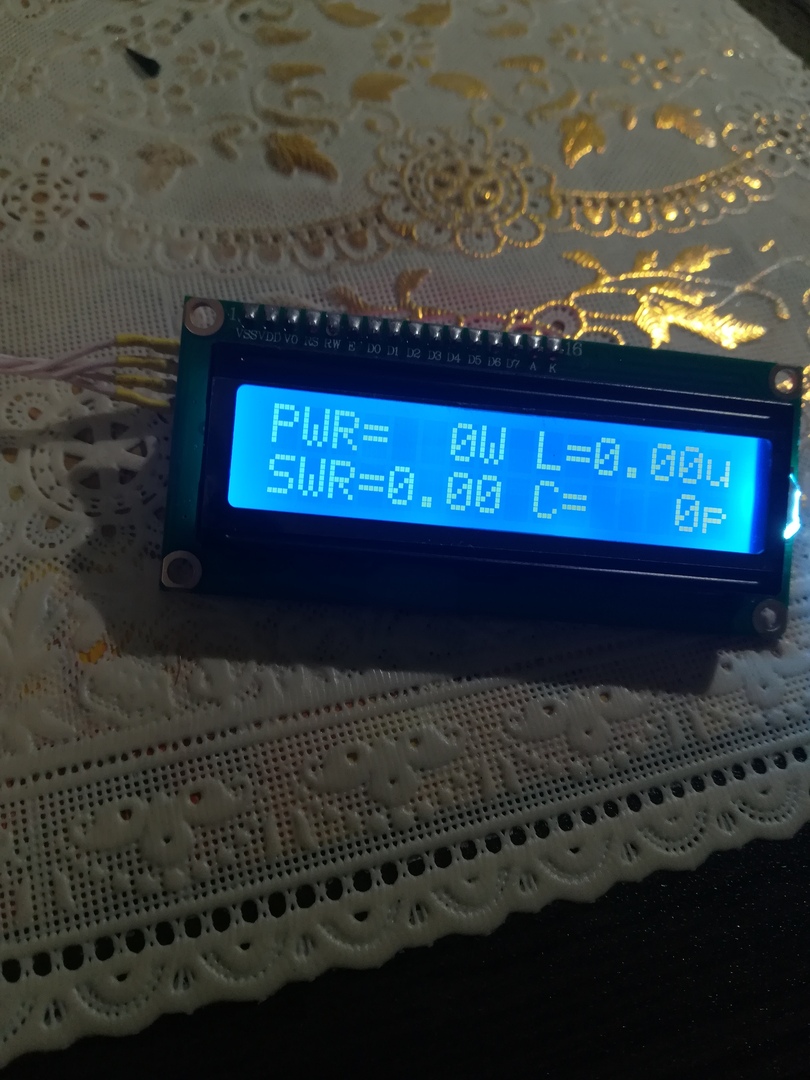

Соответственно залил последнюю версию прошивки(2.6) Очень удобную функцию предусмотрел Давид, это тэст режим, нужно всего лишь нажать три кнопки(Buton, Bypass,Auto), и подать питание! При разработке данной платы, сразу предусмотрел светодиоды, что очень удобно при отладке,и выявлении неисправности, в общем функция очень нужная на мой взгляд. Вот,как выглядит тест режим

: 4hih62NDgfg.jpg (343.44 КБ) 494107 просмотров

: I9h-FbsKxJw.jpg (268.21 КБ) 493970 просмотров

Ну и конечно, не удержался, попробовал с эмитировать плохое КСВ, проверить работу тюнера, все отлично работает-реле приятно клацают

проверил функцию обхода, все отлично работает. Выше писал что проект очень долго пролежал у меня на столе, и видимо не зря-это полное отсутствие ошибок на плате, что всегда приятно

и конечно приобретение, нового опыта.

EW7R

Красота, жду запуск)

EW1Q

Прошивка 2.7, для тюнера 7х7

" Отличия
1) Тюнер запоминает последние настройки и восстанавливает их после включения питания.
2) исправлены некоторые ошибки индикации
3) Другие настройки алгоритма для рядов элементов с линейным шагом. Активируется выставлением 1 в соответствующие ячейки, где задается шаг.
Можно попробовать и так и так кому интересно."

http://www.cqham.ru/forum/attachment.ph ... 1547952428
http://www.cqham.ru/forum/attachment.ph ... 1547952428

К сложению нет варианта выбора показаний мощности, как я понял в прошивке 2.7.

EW1Q

eu2av писал(а): ↑20 янв 2019 16:39 К сложению нет варианта выбора показаний мощности, как я понял в прошивке 2.7.

#1472 :
rolin:
"все, что было добавлено в старых прошивках не убирается в новых, если об этом конечно прямо не сказано в описании прошивки.
Индикация больших мощностей это отключаемая опция, она никому не мешает.
Только не забывайте, что она есть только в 7х7 тюнере."

Благодарю за разъяснения, это очень хорошо

На днях получу комплект сердечников, на подходе индивидуально изготовленный покрашенный корпус под тюнер, в общем дело движется

EW1Q

Ok. Ждем-с результатов ходовых испытаний

Да, кузов, надеюсь, металлический ?

EW1Q

К вопросу о мощности и ВЧ-разъемах (не Китайских

):

power-rating.pdf: (895.42 КБ) 5291 скачивание

Валерий благодарю! Корпус будет дюралюминиевый

Намотал индуктивности, это будет линейный режим от 0.1uH, до 6.4. На этой плате применил сердечники Т-200, и два сердечника Т-130. Сегодня вечером попробую измерять ксв, интересно что получится.
Подготовил прошивку, последней версии 2.7, выставил все индуктивности, номиналы конденсаторов, линейный режим, начало работы тюнера от 10ватт.(максимальное измерения 1500ватт).
Что бы не сидеть каждый раз указывать все номиналы, и тд! Сохранил все настройки, прикрепляю прошивку с сохраненными, описанными параметрами.

прошивка под линейный режим 2.7.rar: (21.82 КБ) 5101 скачивание

: 4bCIKVBYxr8.jpg (381.39 КБ) 493191 просмотр

Измерял КСВ, подключил тюнер к нагрузке 50ом, с идеально ровной ачх(до 1.2гиг).
Вот что получилось, думаю не хуже получилось, если сравнивать с маленькой платой тюнера.

Первое испытания https://www.youtube.com/watch?v=sg7_t37SJJg

Увеличил время срабатывания для моих реле, теперь тюнер строит точнее, думаю есть смысл поиграться с этим параметром

по умолчанию было 15мс, сейчас 20мс. Тюнер стал строить почти в 1ксв, попробую 25мс, после этой отладки сохраню параметры прошивки, и для удобства выложу здесь.

Немного поигрался со значениями конденсаторов в цепях обвязки (тандем матч), уменьшил номиналы с 0.1, до 10n. Пробовал выставлять время срабатывания для реле, увлечения не чего не дает, вернулся к значениям, что стоят по умолчанию 15мс, да данный момент все как в прошивке что прикреплена выше.
Небольшое видео

https://www.youtube.com/watch?v=rzNg3iZh7sw&list=UUeNlKEmA-wNZv7L3sDnwjOg&index=1

eu1tx

Поздравляю, красивый самолёт - красиво летает

EW3KO

Юрий поздравляю.
Отличная работа.

Спасибо Благодарю всех за поддержку! Тюнер испытал, от ручного тюнера теперь можно смело отказаться. На днях получу корпус, осталось все оформить

Пробовал длительное включение полной мощностью на 10мгц, не чего не перегрелось, не горело)) Честно говоря даже удивлен, то есть при таком соотношении согласовании, все было стабильно. Хотя хорошо помню в начале проекта( на cq-ham) столько было критики от не которых товарищей, что просто не хотелось не чего делать, а сколько хороших проектов умерло не успев начаться, что иногда наблюдаю на больших форумах, благодаря тем людям которые как правило не чего не делают, и пытаются как то себя проявить

EW1Q

eu2av писал(а): ↑04 фев 2019 22:05... благодаря тем людям которые как правило не чего не делают, и пытаются как то себя проявить

Кто на что учился

Сегодня получил корпус изготовленный Олегом eu1av, отлично выполнен

: 2g43ehyeNkQ.jpg (334.43 КБ) 492781 просмотр

На днях общался с Александром RN6LW, очень Благодарен ему за советы по будущему Авто-Тюнеру который будет кардинально отличаться, и больше соответствовать общей так сказать философии, соответственно простым его уже не назовешь, но об этом поговорим позже, соответственно в новой ветке

Проект в последних стадиях завершения.
Александр поделился гербер файлам, сделав не которые коррекции по монтажу, на мой взгляд очень хорошо. Прикрепляю Гербер файл от Александра RN6LW

Gerber ATU_1k.rar: (141.52 КБ) 4756 скачиваний

Если посмотреть разрезы разделения плат, и окон! они выполнены (в комментариях) К сожалению я такого опыта ни имею. По этому в моих проектах это видно физически в файле GRL.
Прикрепляю программу 3Д просмоторщика, что бы каждый мог проанализировать! как пользоваться смотрим здесь http://www.sl-alex.com.ua/ru/page/kicad ... eeedstudio программа очень полезная, не заменимая при проверки проектов в PCB.
И сама программа Gerber3D:

ZofzPCB_portable.zip: (3.01 МБ) 4881 скачивание

us5tc

Здравствуйте!
Давно не было сообщений в этой ветке.
Есть вопрос - а разъём J6, это на кнопки? Тогда почему 4 контакта?
Прошу прощения если туплю.

Приветствую рад видеть вас на сайте! J6 Да это для дополнительных кнопок, функция обхода, вык/выкл автор режима Посмотрите мануал по этому тюнеру в 100 ваттном исполнении там все описано .

us5tc

Благодарю за ответ!
Просто в 100 ватном несколько к другим пинам кнопки подключаются (Pin26 Bypass, Pin25 Auto).
У Вас они идут на транзисторы 7002.
Попробую как получится.

Возможно вы путаете вариант 5х5? с вариантом 7х7 100ватт там все ножки соответствуют.

us5tc

Вы правы на 100%. Все нормально. Это я тормознул и сравнивал со схемой 5Х5.
Приношу свои извинения и благодарю за помощь!

Не страшно,бывает)) для этого и есть форум

us5tc

Ну вот. Пока как то так.

us5tc

И вопрос вдогонку. Прошивка 2.7, какой мощностью запускается тюнер?

Отлично собрано Спасибо за фото! Точно уже не помню вроде как от 10 или 15-ти ватт минимальная настройка.

us5tc

Благодарю за оценку, но всплыл непонятный трабл. При подаче 20 Ватт с Монки не включается режим настройки. Постоянно горит светодиод реле обхода. Тестовые режимы - нормально.

Вы прошивку 2.7 устанавливали с этой ветки с моими настройками ?

us5tc

Да, прошивка отсюда.

То есть вы вкл передачу и при нажатии настр.. тюнер не переходит в режим настройки?

us5tc

Именно! И постоянно светится светодиод Bypass

Если можете,то снимите небольшое видео интересно что показывает индикация итд...

us5tc

Ок! Через какое то время. Жена домашней работой загрузила.

us5tc

А в каком формате можно вставить видео?

Честно говоря не пробовал, проще загрузить на ютуб и вставить ссылку, кнопка ютуб присутствует в сообщениях на форуме.

us5tc

Поменял Q10 и Q21, перепрошился. Без результата!

us5tc

https://youtu.be/PrcxhA3X3Gg

us5tc

https://youtu.be/l0SQbtsf0po

us5tc

Где то так

Не увидел дисплей при включенном передатчик? мощность и ксв отображаются?

us5tc

Сорри, но данные на дисплее не изменяются при включении передатчика. PWR= 0W SWR=0.00

us5tc

https://youtu.be/oHbp8KEV7Zs

Тогда понятно, конечно не будет работать! смотрите цепи тандем матча, попробуйте бонально отверткой дотронутся до входов микрасхемы, будет ли что то то показывать измиритель на дисплее тюнера.

us5tc

Так и было! Банально, при распайке тандем матча были перепутаны выводы и получилось включение в противофазе. Теперь показывает и мощность и КСВ и даже подбирает емкостя и индуктивности. Но режим обхода не выключается...

Отлично Рад что разобрались! По обходу все должно работать, посмотрите мануал для тюнера 7х7 попробуйте в ручную замкнуть соответствующий вывод из мануала .

SQ7BCN

Дисплей OLED 1602-WS0010 работает правильно в этом проекте

SQ7BCN

Есть ли программное обеспечение, предназначенное для тюнера версии 1.5 кВт?
Потому что ссылки, которые вы предоставляете в этой теме, имеют одинаковую версию до 100 Вт.
Значения элементов L-C, введенные в (Eprom), не совпадают со значениями на диаграмме.
После этого последняя версия программы почтового ящика EXT100 - 3.0.
Я прошу информацию, потому что я не знаю, какие версии программы для этого проекта

Марек Добрый вечер рад вас видеть на форуме! Спасибо за информацию по дисплею думаю это будет полезный опыт

Что касается прошивки, то для умощенной версии тюнера подходит версия 2.7, она уже настроена под линейный режим, и на отображения мощности до 1500ватт, эту версию я использую по сегодняшний день. Пробовал ставить новые прошивки там я не нашел возможности изменять шкалу мощности, но она так же работает но будет показывать только до 150ватт, какие то преимущества по настройки я не увидел в новых прошивках, и вернулся к этой же версии, попробуйте установить вот эту версии настроена под тюнер до 1.5к https://eu2av.ru/download/file.php?id=1268

SQ7BCN

Юрий, спасибо за быстрый ответ, поэтому я вижу изменения в значениях L-C в памяти EEprom.
Что нужно сделать, чтобы уменьшить диапазон мощности до 1,2 кВт?

Марек посмотрите вот это описания:

Описания.rar: (1.3 КБ) 4920 скачиваний

SQ7BCN

Вы можете использовать переводчик для английского, чтобы перевести его мне, потому что у меня нет такого шрифта, и он не читается
"
Íŕęîíĺö-ňî ěîăó ďđĺäńňŕâčňü ďîëíîöĺííóţ ďđîřčâęó âĺđńčč 2.2 äë˙ áîëüřîăî ňţíĺđŕ 7ő7.
...........

Марек вот точная информация для прошивок 2.6-2.7 для большого тюнера 7х7

3) Добавлена возможность индикации мощности до 1500 Ватт
Для этого нужно установить ячейку с адресом 0х30 в 01. По-умолчанию 00.

Вот тут полистайте форум http://www.cqham.ru/forum/showthread.ph ... DC/page129

SQ7BCN

Спасибо за информацию, если вам это удастся, используйте переводчик для перевода этого текстового файла на английский шрифт, потому что там есть другая информация.
Я все еще интересовался тем, что написал Дэвид:
"Для правильной работы схематика остается точно такая же, но обмотки тандем-матча должны быть с отношением 1:32"

Я так понимаю, что это входит в схему обмотки 20 витков на 2x FT50-43.

Да совершенно верно, 20 витков для тюнера который представлен в этой ветки, соответственно в схеме подобраны резисторы по 20витков. Марек вы разобрались с настройкой по мощности?

SQ7BCN

Марек вы разобрались с настройкой по мощности

Я не понимаю что ты спрашиваешь?

Вы разобрались с настройками по отображению мощности на дисплее ?

SQ7BCN

Я написал Дэвиду, но у меня нет ответа, у меня проблемы с получением его ....

SQ7BCN

Было бы полезно преобразовать программу настройки в Control с Icom, это описано здесь:
http://www.cqham.ru/forum/showthread.ph ... %E5/page10

SQ7BCN

Я сделал дизайн платы, подключенной прямо к разъемам J2 и J6. Позволяет управлять тюнером с радиоприемника icom через специальный разъем MOLEX и подключать 3 кнопки к элементу управления. Схема и дизайн печатной платы во вложении.

ATU-Icom_BCN.zip: Project PCB; (11.74 КБ) 4353 скачивания

Марэк Привет! Спасибо за информацию я думаю это будет очень полезно и актуально. Позже прикреплю к основным файлам в данной ветки.

SQ7BCN

У нас проблема с полосой 80м, у коробки проблемы с выравниванием, иногда это будет работать правильно, но очень редко.
Я не знаю, если проблема не слишком короткая ...
Коробочная версия на 100 Вт с программным обеспечением 3.0 делает это безупречно каждый раз.
У нас есть три такие системы, и у них всех одна и та же проблема?

Подтверждаю такая же проблема наблюдается и у меня, на 80м такие же симптомы, прошивку 3.0 особо не пробовал на эти симптомы. Сейчас новый тюнер эта проблема полностью решена.

pd0rbo

Привет, я и некоторые другие энтузиасты из Нидерландов делаем уменьшенную версию. Другие хотят большего, и тогда я нашел вашу версию. Какие кольца можно порекомендовать, если вам нужно 1,5 киловатта? Имеет ли значение, из какого материала сделано кольцо?

И правильно ли я понимаю, что 30 Вт - 1,2 кВт с 30 Вт для настройки, а версия 1,5 кВт использует 60 Вт?

Приветствую !!! Эту версию тюнера я использовал до 1.2к, что касается колец я использовал Т200-2, так же пробовал Т157-2, пробовал Т157-7 белого цвета, то есть материалы 6,7 отлично подходят лучше чем материал 2, то есть проще говоря кольца жёлтого белого цвета меньше меняют свои параметры при нагреве, другое дело что этот материал обычно заметно дороже. Что касается начальной мощности настройки то в среднем достаточно 20-30ватт.

Форум Радиолюбителей КВ - УКВ

Технический раздел. Обмен опытом! Практические конструкции.
