Проверил основные функции,(PA-control) отлично подойдет для постройки транзисторного усилителя, переключения диапазонов легко производиться с помощью выведенных кнопок. Конечно если управлять мощными реле в фнч усилителя, не в коем случае не делать прямого подключения, во первых любые ключи выполнены на транзисторах имеют остаток(напряжения) хоть и минимальное, если измерять такой фнч тем же ГЧХ, можно легко увидеть разницу, появиться не большой мусор за полосой фильтра и тд.. по этому стоит ставить дополнительные реле, и ими уже не посредственно управлять фнч, коммутируя физически их на общий, и конечно должны быть минимальны длины проводов в этих цепях(коммутации фнч). Как пример, есть вот такие не дорогие реле, управляемые оптопарами, тем самым сделав хорошую развязку с контролером
https://www.aliexpress.com/item/2-Chann ... 3c001UJAK2 . Очень понравилась работа датчика измерителя тока, в маем случае стоит acs758, измерения до (50А) установил его по плюсу питания усилителя, не сносит крышу от вч, в отличии от классического измерителя

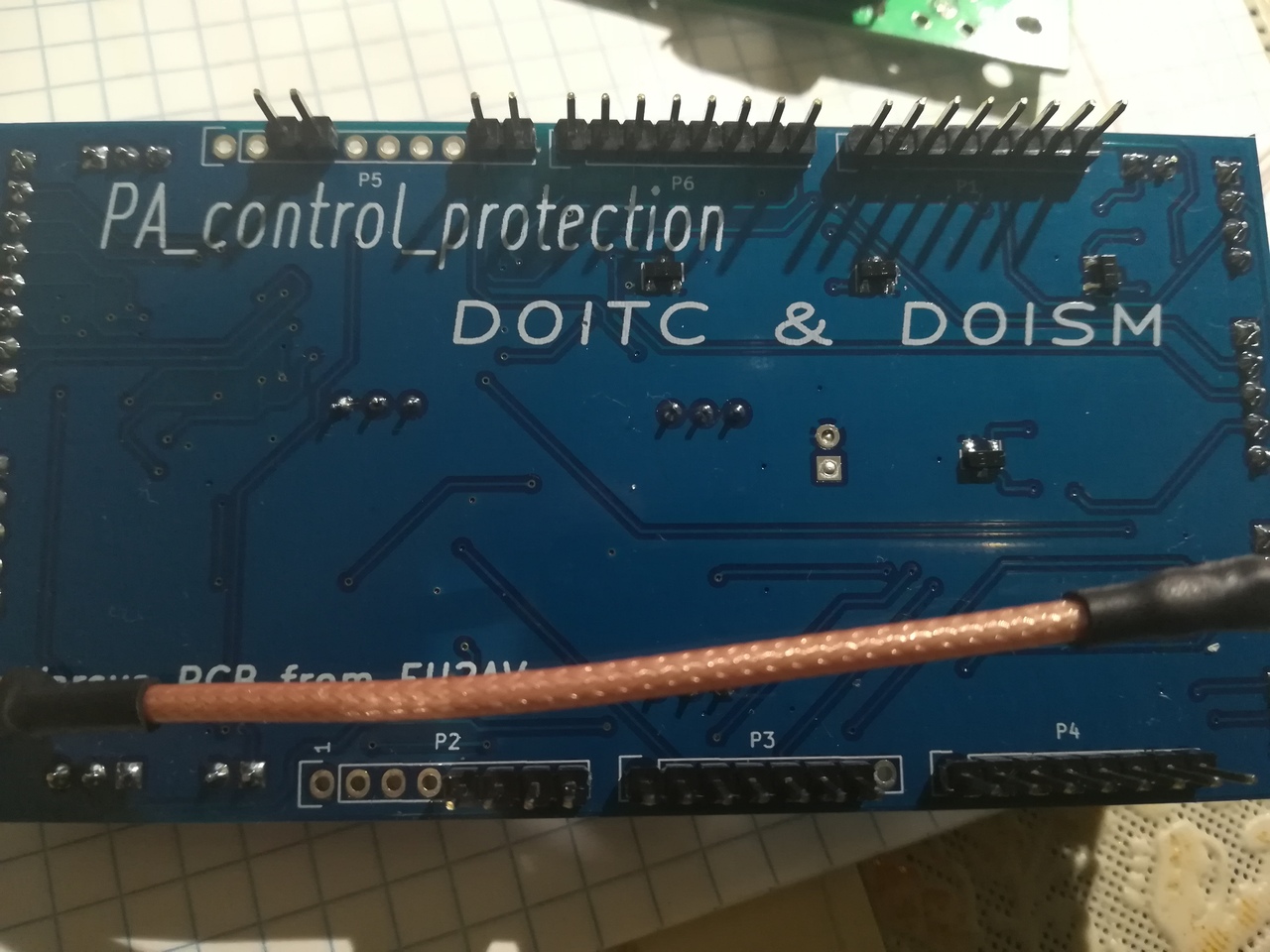

Есть, и плохая новость, так как проект делал при поддержке форума CQ-Ham, видимо тем самым потерял бдительность, уповая на помощь в проверки и тд.. В итоги откликнулся только Александр, Автор самой схемы, за что ему Большая Благодарность. В общем на плате есть ошибки, не правильно подключены транзисторы mjd122, но благо на обратной стороне есть посадочные места под ключи с вариантом под sot-23, можно поставить 2n7002, dc847 и им подобные! в маем варианте BC847 они имеют меньшее сопротивления канала в открытом состоянии.
► Показать
- jYJm5lFqxcE.jpg (309.35 КБ) 80633 просмотра
Полностью отлаженный, исправленный вариант платы, обозначил его как vers..2:В архиве исправлена схема, перечень элементов(фото в архиве старые, с первой версии)
