На форуме cqham встретил интересную конструкцию на ARDUINO, от Александра US2IT/D0ITC ссылка на форум http://www.cqham.ru/forum/showthread.ph ... NO/page127
Контролер имеет следующие функции: Измерение входной мощности (предположим с трансивера), измерение выходной мощности до 1000 ватт.
режим бэнд декодер с четырехзначным входным кодом, или можно использовать авто режим, то есть контролер определит входную частоту подаваемого сигнала соответственно переключит фнч усилителя на нужный диапазон. Так же измеряет температуру, измерения тока (до 30а)
Потрясающие возможности, особенно при изготовлении отдельного усилителя Тем неимения решил заказать ARDUINO с дисплеем выходит всего тысяча Российских рублей. Ссылка https://www.aliexpress.com/item/Free-sh ... 35176.html
Попробую сделаю к своему сдр не большую модернизацию.
Контролер имеет следующие функции: Измерение входной мощности (предположим с трансивера), измерение выходной мощности до 1000 ватт.
режим бэнд декодер с четырехзначным входным кодом, или можно использовать авто режим, то есть контролер определит входную частоту подаваемого сигнала соответственно переключит фнч усилителя на нужный диапазон. Так же измеряет температуру, измерения тока (до 30а)
Потрясающие возможности, особенно при изготовлении отдельного усилителя Тем неимения решил заказать ARDUINO с дисплеем выходит всего тысяча Российских рублей. Ссылка https://www.aliexpress.com/item/Free-sh ... 35176.html
Попробую сделаю к своему сдр не большую модернизацию.
- Вложения
-
- схема, схема подключения.
- PA_control_unit-protection_AUTO.jpg (560.81 КБ) 80360 просмотров
-
- DSC_6324.JPG (184.2 КБ) 80364 просмотра
Вот еще не много информации, как работает авто режим (прицеп работы)
https://youtu.be/UjQFUolqaG8
https://youtu.be/UjQFUolqaG8
На CQHAM Создали новую тему, вернее отредактировали и перенесли в новую ветку.
Смотрим по ссылки http://www.cqham.ru/forum/showthread.ph ... 2560/page4
Смотрим по ссылки http://www.cqham.ru/forum/showthread.ph ... 2560/page4
Приобрел (Mega-2560) по ссылке что приводил в предыдущих сообщений. Быстро разобрался как установить прошивку, сразу все получилось
Вот что получилось на данный момент!
Так же сразу сделал клавиатуру для управления контролером, что бы не заказывать эту плату с кнопками отдельно, выполнил их на одной плате, разделив сверлением в PCB, то есть легким усилием рук и плата клавиатуры отделиться от основной, думаю так будет удобнее. Набор кнопок, под клавиатуру брал здесь https://www.aliexpress.com/item/25PCS-1 ... 33edKmdlfW Чуть позже будет не большое изменения, добавлю транзисторы на обратную сторону платы, в корпусе SOT-23, под транзисторы irlml2502, вариант для тех кому не нужны мощные ключи на транзисторах.

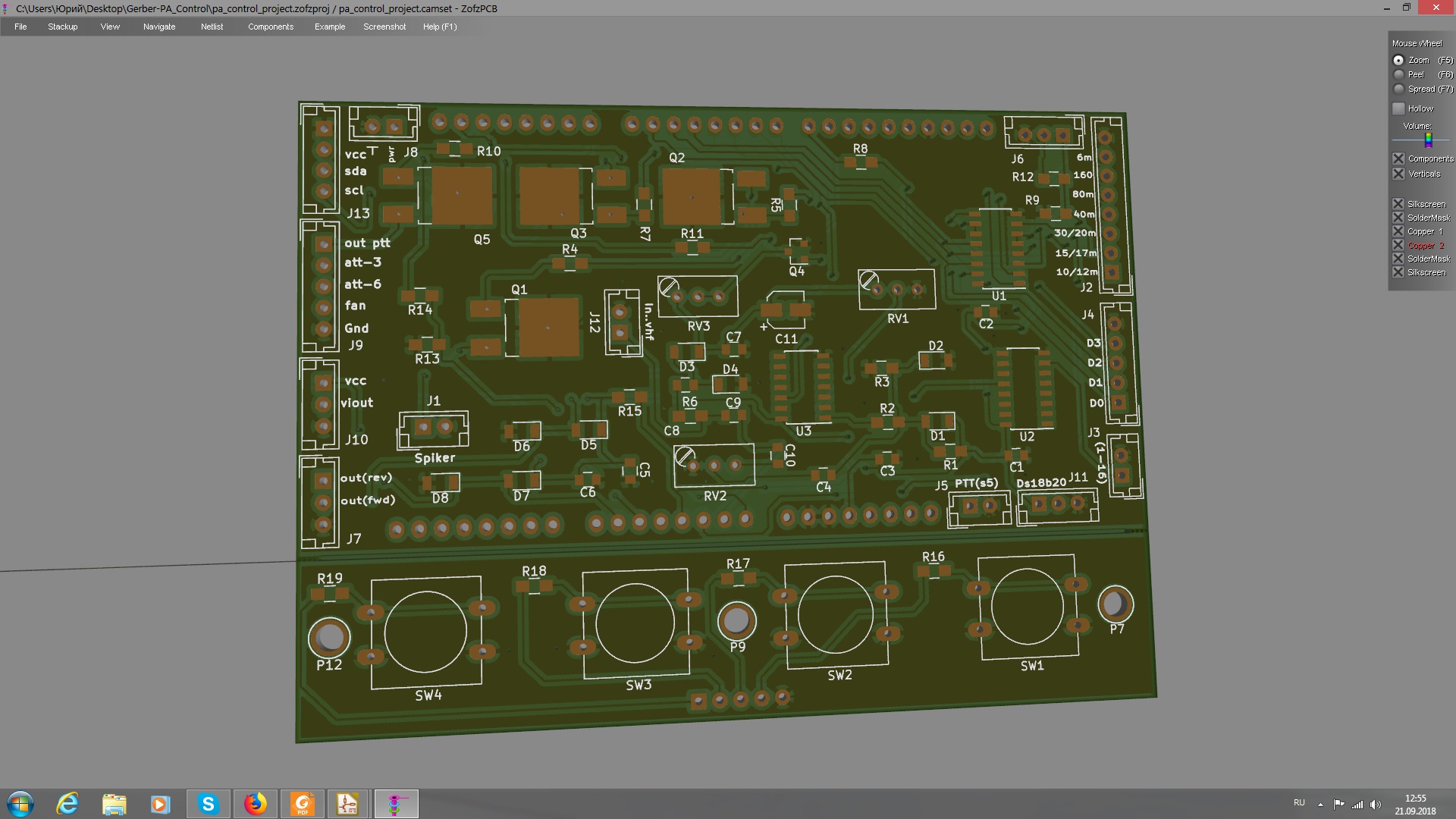

Теперь встал вопрос сделать качественную плату, для контролера РА.Вот что получилось на данный момент!
Так же сразу сделал клавиатуру для управления контролером, что бы не заказывать эту плату с кнопками отдельно, выполнил их на одной плате, разделив сверлением в PCB, то есть легким усилием рук и плата клавиатуры отделиться от основной, думаю так будет удобнее. Набор кнопок, под клавиатуру брал здесь https://www.aliexpress.com/item/25PCS-1 ... 33edKmdlfW Чуть позже будет не большое изменения, добавлю транзисторы на обратную сторону платы, в корпусе SOT-23, под транзисторы irlml2502, вариант для тех кому не нужны мощные ключи на транзисторах.
Сделал исправления! В самой схеме не добавлял вариант для транзисторов в корпусе sot-23, во избежании путаницы.
Сделал основные обозначения разъемом, дополнительно проверил(промерял) всю распиновку разъемов для посадки платы в разъемы mega2560. Проект полностью открыт, в архиве схема, список компонентов, гербер файлы самой платы ( уже готовы для отправки в производство).
Обновлено 22.11.2018г: Новый файл, содержит схему, новый вариант платы(gerber), описание размеров.
Сделал основные обозначения разъемом, дополнительно проверил(промерял) всю распиновку разъемов для посадки платы в разъемы mega2560. Проект полностью открыт, в архиве схема, список компонентов, гербер файлы самой платы ( уже готовы для отправки в производство).
Обновлено 22.11.2018г: Новый файл, содержит схему, новый вариант платы(gerber), описание размеров.
На прошлой недели отправил платы в производства, в общем обычно перед отправкой в производство проверяю проект в программе ZofzPCB, не обратил внимания, что разделения сверловкой присутствует металлизация, в связи с чем со мной связался сотрудник, с вопросом что делать понятно что физически это не выполнимо, на всякий случай видимо решили уточнить
Если кому то пригодится! что бы не возникало подобных ситуаций, на всякий случай, поправил описанный момент.
Обновлено 22.11.2018г:
Если кому то пригодится! что бы не возникало подобных ситуаций, на всякий случай, поправил описанный момент.
Обновлено 22.11.2018г:
Подготовил все детали для сборки,комплект pcb уже в пути! ждем

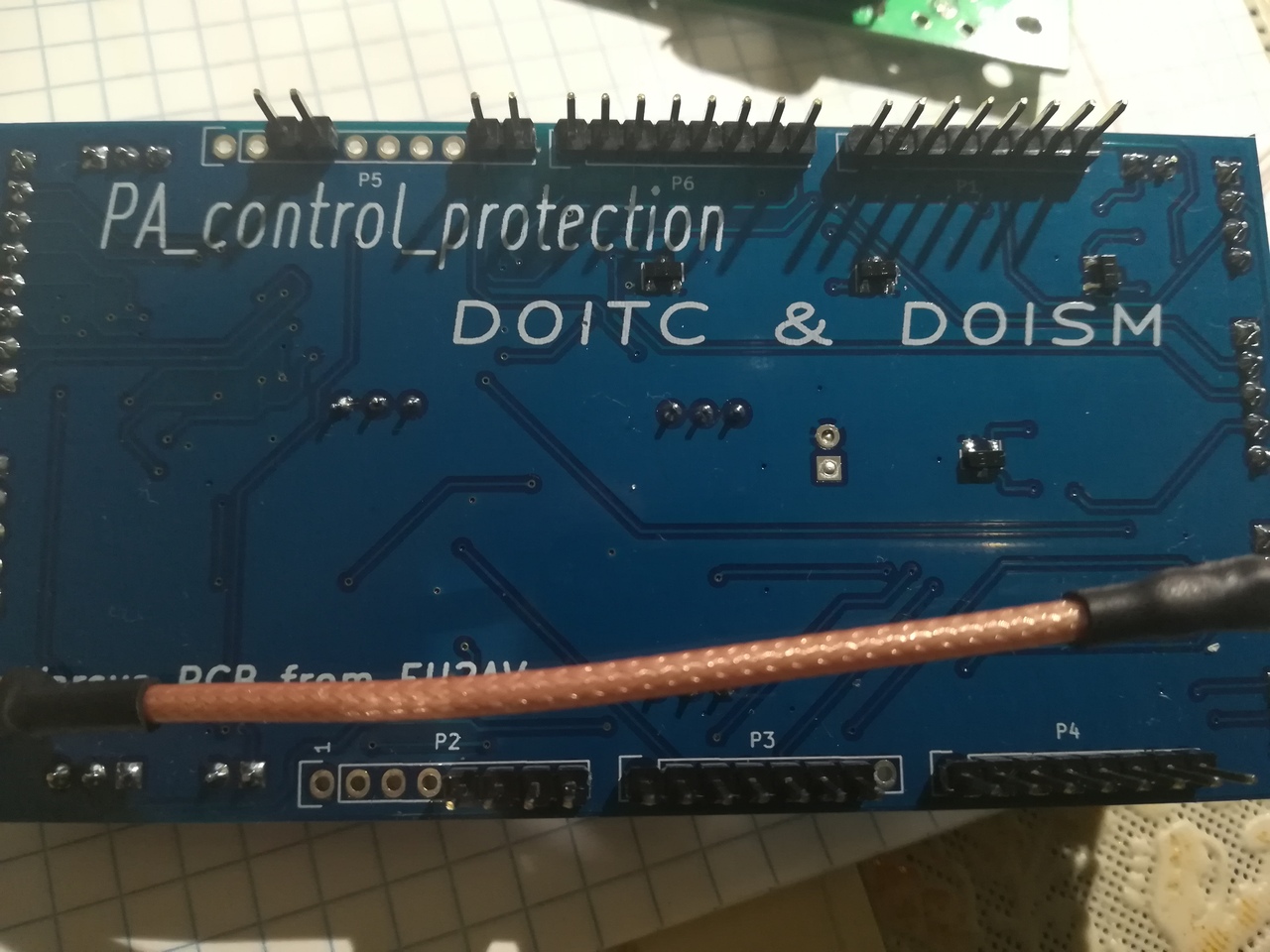

Сегодня получил pcb контролера, качество плат на высоте
► Показать
Проверил основные функции,(PA-control) отлично подойдет для постройки транзисторного усилителя, переключения диапазонов легко производиться с помощью выведенных кнопок. Конечно если управлять мощными реле в фнч усилителя, не в коем случае не делать прямого подключения, во первых любые ключи выполнены на транзисторах имеют остаток(напряжения) хоть и минимальное, если измерять такой фнч тем же ГЧХ, можно легко увидеть разницу, появиться не большой мусор за полосой фильтра и тд.. по этому стоит ставить дополнительные реле, и ими уже не посредственно управлять фнч, коммутируя физически их на общий, и конечно должны быть минимальны длины проводов в этих цепях(коммутации фнч). Как пример, есть вот такие не дорогие реле, управляемые оптопарами, тем самым сделав хорошую развязку с контролером https://www.aliexpress.com/item/2-Chann ... 3c001UJAK2 . Очень понравилась работа датчика измерителя тока, в маем случае стоит acs758, измерения до (50А) установил его по плюсу питания усилителя, не сносит крышу от вч, в отличии от классического измерителя
Есть, и плохая новость, так как проект делал при поддержке форума CQ-Ham, видимо тем самым потерял бдительность, уповая на помощь в проверки и тд.. В итоги откликнулся только Александр, Автор самой схемы, за что ему Большая Благодарность. В общем на плате есть ошибки, не правильно подключены транзисторы mjd122, но благо на обратной стороне есть посадочные места под ключи с вариантом под sot-23, можно поставить 2n7002, dc847 и им подобные! в маем варианте BC847 они имеют меньшее сопротивления канала в открытом состоянии.
Полностью отлаженный, исправленный вариант платы, обозначил его как vers..2:В архиве исправлена схема, перечень элементов(фото в архиве старые, с первой версии)
Есть, и плохая новость, так как проект делал при поддержке форума CQ-Ham, видимо тем самым потерял бдительность, уповая на помощь в проверки и тд.. В итоги откликнулся только Александр, Автор самой схемы, за что ему Большая Благодарность. В общем на плате есть ошибки, не правильно подключены транзисторы mjd122, но благо на обратной стороне есть посадочные места под ключи с вариантом под sot-23, можно поставить 2n7002, dc847 и им подобные! в маем варианте BC847 они имеют меньшее сопротивления канала в открытом состоянии.
► Показать
Добрый день. Я заказал платы предпоследней версии с ошибками, связанные с транзистором mid 122. Хотелось бы поточнее узнать в чём всё таки ошибка? В последней версии и в предпоследней я не заметил ни какой разницы на платах!? И второе если не трудно по датчику acs 758 тоже есть ли какая либо информация по проблеме? Заранее благодарен.
Здравствуйте! В общем то особых проблем не возникло, на обратной стороне платы предусмотрены посадочные места под корпуса транзисторов sot-23, mjd122 перепутаны местами коллектор, с эмитером. Что касается датчика тока, не каких проблем не возникло, в первых включениях сам датчик был не правильно мною подключен по полюсам датчика, в маем случаи он подключен по +, соответственно минус датчика это вход нашего источника питания, на самом датчики присутствует два выхода, работает что с первым ,что со вторым выходом(viout1, viout2).
В целом я очень доволен, плата контроллера отлично работает, так же все выходы управления соответствуют полному описанию диапазонов. Жду переднюю панель к своему радио, после чего попробую сделаю не большой видео обзор.
В целом я очень доволен, плата контроллера отлично работает, так же все выходы управления соответствуют полному описанию диапазонов. Жду переднюю панель к своему радио, после чего попробую сделаю не большой видео обзор.
Большое спасибо за информацию. Мои платы ещё в пути.При получении тоже постараюсь выложить пару фоток. Удачи!
8-канальный модуль: https://ru.aliexpress.com/item/4-channe ... 03f3863314eu2av писал(а): ↑22 ноя 2018 22:40 Как пример, есть вот такие не дорогие реле, управляемые оптопарами, тем самым сделав хорошую развязку с контролером https://www.aliexpress.com/item/2-Chann ... 3c001UJAK2 .
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
ex EU1AQ, UC2AAQ
Валерий Спасибо! думаю будет очень полезная информация
На днях поступили обращения с просьбой чуть уменьшить размер платы, так как размер по ширине 103мм часто возникают проблемы, начинают считать по высоким тарифам. В общем проделал не большую работу, убрав с каждой стороны по 1.5мм, тем самым удалось избежать не приятности с распределением кнопок управления на плате. В новом архиве содержаться гербер файл, с размерами 100х74.6, новые фото.
Исправил надпись на Vers..2.1
Добрый день. Я снова вернулся в форум. Совместно с приятелем хотим повторить Вашу схему РА-контроллера. У нас возникла проблема с размещением элементов на плате, какие и где элементы? Попросту нужна схема. Если это возможно,то можно отправить на прямую ra2fgg@mail.ru или здесь на форум. Заранее благодарен.
Здравствуйте! Схема есть в архиве, думаю разберетесь, сам при сборке заглядывал в схему для уверенности.

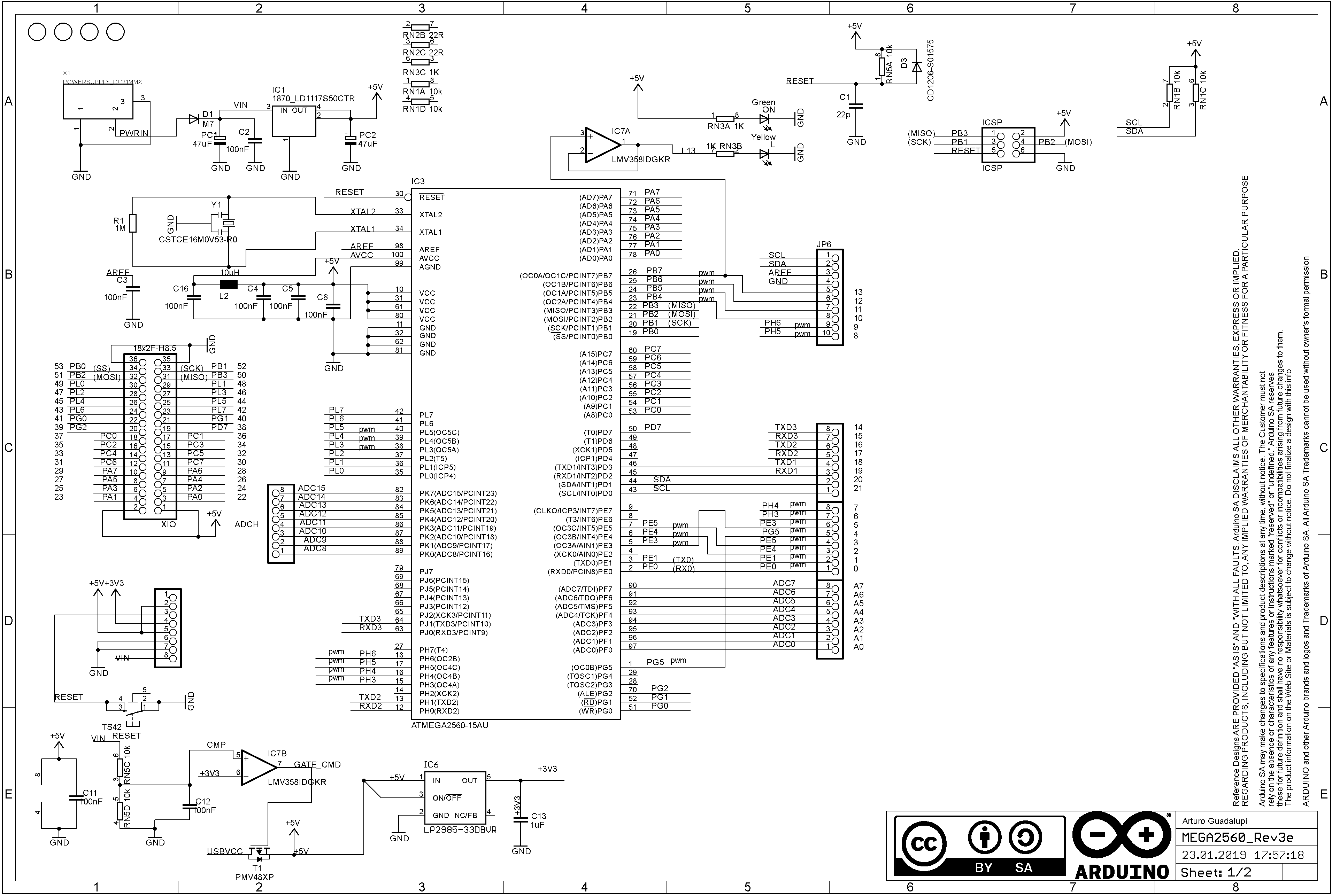

Прикрепляю схему Если надо отправлю на имейл!
