Bpf для современого сдр.
Bpf для современого сдр.
Решил разработать универсальную плату bpf, с двумя входами управления под Гермес, второй Ред-питая Одиссей hiqsdr и тд.. В общем полностью реализовать все возможности сдр. Попытался реализовать в схеме подключение двух трансверторов 144/70см, и простую логику управления (режим кв, укв).
Режим для PS-A (PureSignal).
Думаю будет удобно! На диапазоне 6м применил фнч с частотой среза 55Мгц, можно использовать,как режим обхода при работе с бэндаскоп, да и при использовании второго приемника.
Логику протестировал на микросхемах 561ид1, 176ла7 в схеме указаны импортные аналоги.
Так же на плату был добавлен (увч) был выбор сделать Увч на микросхеме или транзисторах(BFG135). Так-как транзисторы более динамичные и имеют хорошие параметры по шумам, выбрал вариант на транзисторах, управление увч имеет два входа управления от 3в (Одисей, hiqsdr и др) и прямой вход от (гермес), то есть можно просто закоротить пин.. контакта на общий в режиме of Увч питания транзисторов отключается.

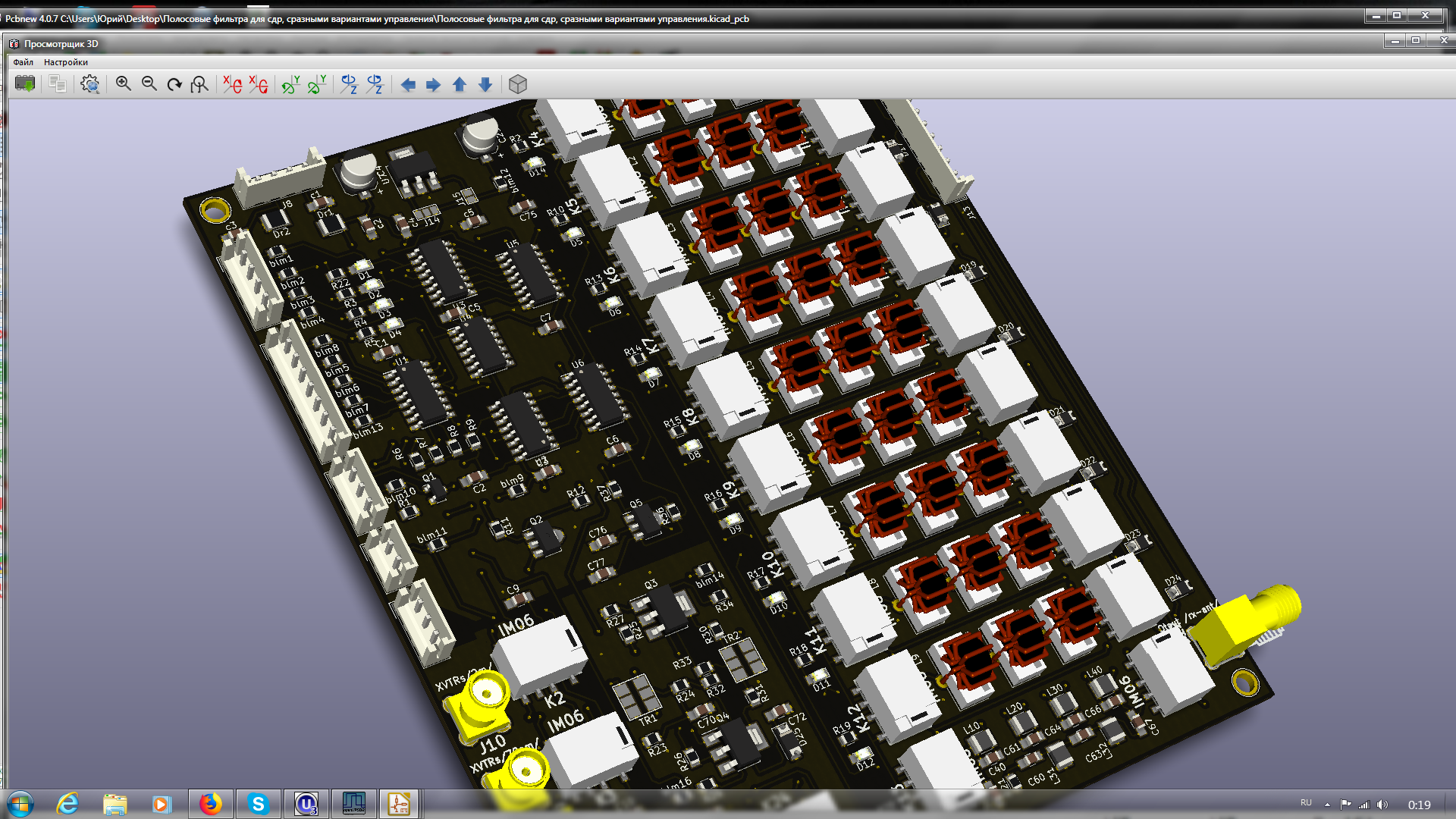

Выкладываю фото, вот что получилось в макете 3д.
Самая сложная часть работы уже выполнена это разработка принципиальной схемы, назначения посад.. мест на плате и расстановка деталей на плате.
Не давно выкладывал схему на форуме cqham (в теме Гермес) были ошибки соединений.
В новом варианте схемы сделал возможность выбора питания для всех реле что на плате 5в, и 12в. Плюс добавлен ключ питания для увч.
новую схему прикрепляю ниже!
от 24.07.2018г. Составил полный список компонентов!
В новом архиве содержится сама схема, в схеме был изменен только 5-вольт стабилизатор для варианта с реле 5v.
Bom- перечень элементов, для удобства сделал в формате World, и HTML.
Архив:Полный перечень всех деталей(компонентов)- [attachment=0]
Режим для PS-A (PureSignal).
Думаю будет удобно! На диапазоне 6м применил фнч с частотой среза 55Мгц, можно использовать,как режим обхода при работе с бэндаскоп, да и при использовании второго приемника.
Логику протестировал на микросхемах 561ид1, 176ла7 в схеме указаны импортные аналоги.
Так же на плату был добавлен (увч) был выбор сделать Увч на микросхеме или транзисторах(BFG135). Так-как транзисторы более динамичные и имеют хорошие параметры по шумам, выбрал вариант на транзисторах, управление увч имеет два входа управления от 3в (Одисей, hiqsdr и др) и прямой вход от (гермес), то есть можно просто закоротить пин.. контакта на общий в режиме of Увч питания транзисторов отключается.
Выкладываю фото, вот что получилось в макете 3д.
Самая сложная часть работы уже выполнена это разработка принципиальной схемы, назначения посад.. мест на плате и расстановка деталей на плате.
Не давно выкладывал схему на форуме cqham (в теме Гермес) были ошибки соединений.
В новом варианте схемы сделал возможность выбора питания для всех реле что на плате 5в, и 12в. Плюс добавлен ключ питания для увч.
новую схему прикрепляю ниже!
от 24.07.2018г. Составил полный список компонентов!
В новом архиве содержится сама схема, в схеме был изменен только 5-вольт стабилизатор для варианта с реле 5v.
Bom- перечень элементов, для удобства сделал в формате World, и HTML.
Архив:Полный перечень всех деталей(компонентов)- [attachment=0]
Сегодня закончил трассировку платы Добавил блокировочные конденсаторы к обмоткам реле. Осталось все тщательно перепроверить, после чего можно отправлять в производство!
Обновление схемы от 24.07.2018г. Versya-1.2.
Обновление схемы от 24.07.2018г. Versya-1.2.
► Показать
На днях не много поработал над надписями шелкографией на плате, поправил расположение надписей, где то что то дополнительно подписал
В общем подготовил окончательно к отправке в производства! что из делал заказал 10 плат, цвет плат будет черного цвета.
В общем подготовил окончательно к отправке в производства! что из делал заказал 10 плат, цвет плат будет черного цвета.
Приветствую Александр! Да конечно можно будет, как придут сделаю контрольную сборку (тест pcb), после чего можно будет отправлять
Вообще не планировал заниматься именно продажей, возможно попробую, соберу пару штук с целью окупить затраты. Платы для самостоятельной сборки будут доступны. Посмотреть стоимость плат у производителя можно здесь https://jlcpcb.com/
Сделал не большое Видео, для поверхностного ознакомления с BPF
По завершению отладки сделаю более подробное видео, составлю блок схему, для назначения разъёмов и тд..
https://youtu.be/YADkX-E5gBc
По завершению отладки сделаю более подробное видео, составлю блок схему, для назначения разъёмов и тд..
https://youtu.be/YADkX-E5gBc
Спасибо Александр! По тихонь ку, что то вырисовывается
На днях получил новые платы bpf, основная причина в переделки платы, было мною перепутано питание обмоток реле, при проектировании не обратил внимание, в реле Axicom внутри стоит диод, теперь исправил, также добавил ограничительный диод по входу (увч).
На данный момент закончил полностью весь тракт, проверил все коммутации. Понравилась работа увч, усиления получилось чуть лучше чем 15дб.
Если подключить режим tx, то получим выход (tx) 1-50мгц, соответственно отдельно два выхода (tx) 144,и 430 тем самым тракты кв, на передачу обесточены, проверил все отлично получилось. Увч в выключенном режиме полностью обесточено. Позже попробую сделаю блок схему, для наглядности, как подключить Hermes sdr, или Odysej, Red-pitay, hiqsdr. Сниму с крин графика фнч 6м(он же режим обход)
На данный момент закончил полностью весь тракт, проверил все коммутации. Понравилась работа увч, усиления получилось чуть лучше чем 15дб.
Если подключить режим tx, то получим выход (tx) 1-50мгц, соответственно отдельно два выхода (tx) 144,и 430 тем самым тракты кв, на передачу обесточены, проверил все отлично получилось. Увч в выключенном режиме полностью обесточено. Позже попробую сделаю блок схему, для наглядности, как подключить Hermes sdr, или Odysej, Red-pitay, hiqsdr. Сниму с крин графика фнч 6м(он же режим обход)
Составил блок схему, для иллюстрации применения, назначения разъемов .
С крин настроек для сдр.
Пытался откалибровать свой НВН-200, но что то безуспешно показывает завал ачх, плавный спад! на 50мгц порядка -5дб.

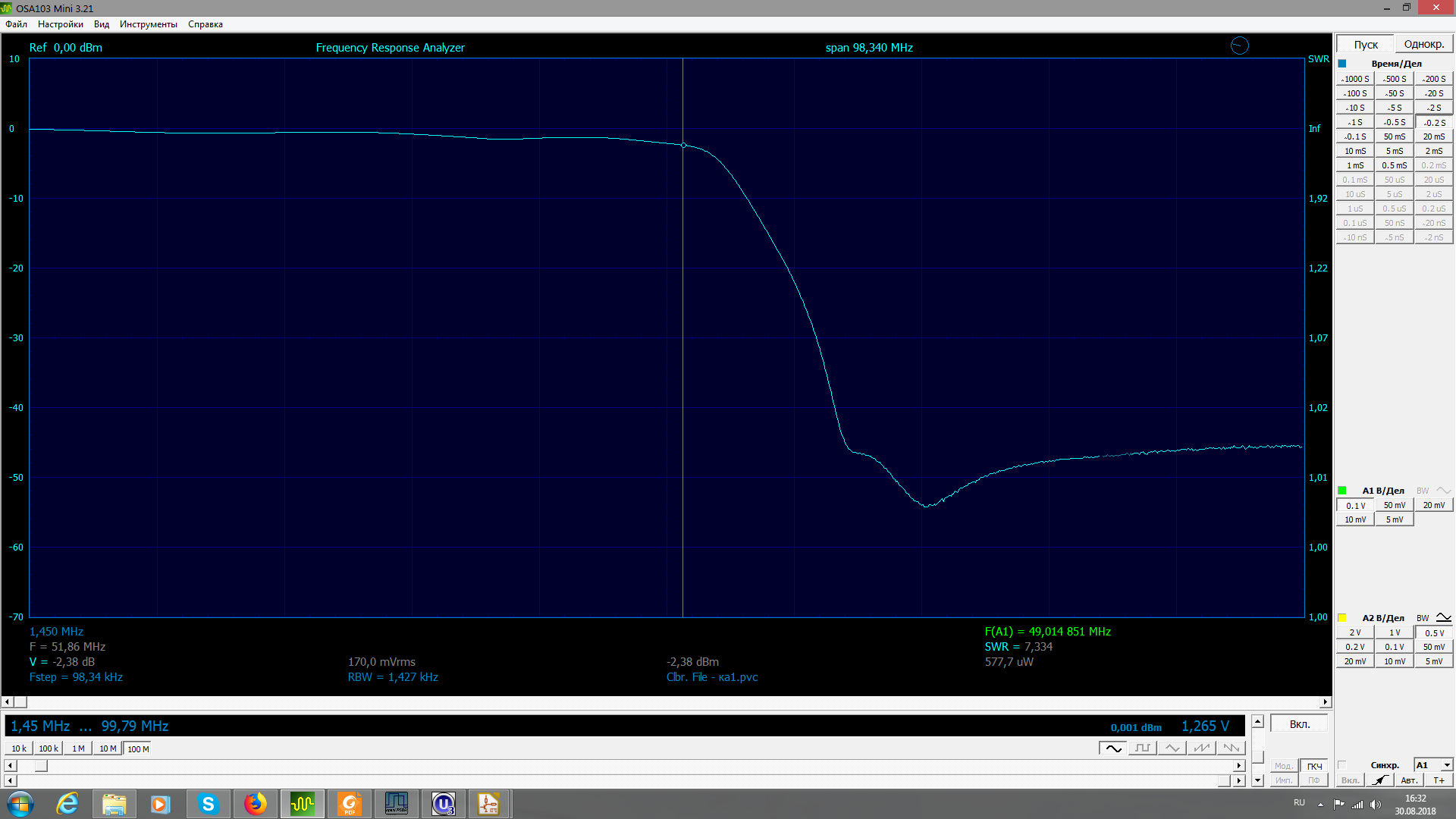

Тем не менее решил сделать графики, по диапазонам! Надо сказать дпф на кольцах Т-50 работает по приятнее, да и сама разводка pcb, заливка земли(gnd) сделана правильнее, не желе в повторяемых мной конструкций ранее Помню собирал плату преселектора для hiqsdr, там применялись кольца Т-37, параметры были не сколько скромнее.
Ниже фильтр обхода.
Тем не менее решил сделать графики, по диапазонам! Надо сказать дпф на кольцах Т-50 работает по приятнее, да и сама разводка pcb, заливка земли(gnd) сделана правильнее, не желе в повторяемых мной конструкций ранее Помню собирал плату преселектора для hiqsdr, там применялись кольца Т-37, параметры были не сколько скромнее.
Ниже фильтр обхода.
На данный момент полностью все проверил, что можно сказать! получился весьма технологичный bpf с набором возможностей на борту. Также желание подогревало сделать плату именно в такой интерпретации, это возможность модернизации существующих, и весьма распространенных сдр таких как( Одисей,Ред-Питая, и тд..), в тоже время может работать от таких популярных сдр как Гермес, Анжелия, Орион-мк-2.
Сделал полный список компонентов.
В новом архиве содержится сама схема, в схеме был изменен только 5-вольт стабилизатор для варианта с реле 5v. Bom-перечень элементов, для удобства сделал в формате World, и HTML.
Архив:Полный перечень всех деталей(компонентов)-
В новом архиве содержится сама схема, в схеме был изменен только 5-вольт стабилизатор для варианта с реле 5v. Bom-перечень элементов, для удобства сделал в формате World, и HTML.
Архив:Полный перечень всех деталей(компонентов)-
Начал сборку трех плат bpf, с пяти вольтовыми реле, все проверил отладил! Столкнулся с проблемой, при варианте 5вольт, при нынешней обвязки ключа по питанию увч, ключ не работает, то есть на баз транзистора присутствует отрицательное смещения, так как коллектор транзистора! за-питан 12вольт, соответственно транзистор не запирается, так как управления у нас, на базе транзистора ключа 5вольт, прикрепляю схему, в схеме сделал комментарий! какие номиналы резисторов нужно заменить при варианте (5вольт), теперь этот момент полностью отлажен для варианта с (5v).
Обновления от 16.11.2018г. Также уменьшил меж контурную связь на диапазонах 10,15,17м, для получения более высокого качества пропускной характеристики фильтров.
В общем практически все закончил, все не как не дойдут руки до настройки, думаю чуть позже выложу новые графика, так сказать уже финального варианта.
Обновления от 16.11.2018г. Также уменьшил меж контурную связь на диапазонах 10,15,17м, для получения более высокого качества пропускной характеристики фильтров.
В общем практически все закончил, все не как не дойдут руки до настройки, думаю чуть позже выложу новые графика, так сказать уже финального варианта.
Сделал более добротный вариант(от 40м,до 10м), данные брал с аналогов сдр-1000. В схеме сразу указал данные по виткам в индуктивностях.
Не забываем! при варианте с реле 5вольт, управляемый реле в фнч должны быть тоже 5в, у меня выполнена отдельная платка для управления фнч 100ватт, 1000ватт, стоят реле с двумя группами контактов, одна для 100ватт, вторая коммутирует фнч 1к.
Не забываем! при варианте с реле 5вольт, управляемый реле в фнч должны быть тоже 5в, у меня выполнена отдельная платка для управления фнч 100ватт, 1000ватт, стоят реле с двумя группами контактов, одна для 100ватт, вторая коммутирует фнч 1к.
Развития проекта потихоньку движется. Закончил Работу над BPF-Versya-1.3, да все не как не доходили руки, сделать не большой отчет, в данной теме. В нем были учтены все слабые стороны, пожелания. В новой версии выполнена вч развязка по цепям питания между(реле), и общее разделения по питанию. При исследовании цепей ко мутации фнч передатчика, и отладке своего усилителя было выявлено! не желательно цепи фнч, ко мутировать по средством полупроводниковых ключей, как выяснилось, при измерениях в такой интерпретации, несколько ухудшается работа фнч блока усилителя мощности, лучше конечно садить все реле на общий, и управлять ими уже по плюсу. В общем было принято решения использовать свободную группу применяемых реле Axcom, что позволило полностью решить эту проблему, и заодно получив дополнительно хорошую развязку по приемному каналу BPF.
Также добавил на плате светодиод индикации для режима Тх, что думаю будет удобно при отладке общего тракта. Далее были полностью переработаны, перезалиты все зоны GND. Это уже будет финальная версия bpf(Versy..1.3).
Новые платы будут к концу году, цвет плат будет традиционно черный.
Схема Новой версии-1.3 Схема в новой раскраске
Также добавил на плате светодиод индикации для режима Тх, что думаю будет удобно при отладке общего тракта. Далее были полностью переработаны, перезалиты все зоны GND. Это уже будет финальная версия bpf(Versy..1.3).
Новые платы будут к концу году, цвет плат будет традиционно черный.
Схема Новой версии-1.3 Схема в новой раскраске
Не давно пришли платы новой версии, будет время займусь сборкой уже от точенного варианта, хотя честно горя у меня используется плата предыдущего варианта, все устраивает более чем :) Как говориться предела нет совершенству.
► Показать
Наконец-то дошли руки! Сделал и настроил плату Bpf-1.3. Очень хорошие впечатления, все что я писал выше, по всем изменениям в новой плате полностью оправдались, теперь за полосой фильтра полное подавления, нет никаких всплесков на высоких частотах, что было связанно с не самой удачной развязкой в предыдущих версиях. Теперь можно с полной уверенность считать что тракт полностью отлажен, напомню из нового появилась индикация Тх, удобно при отладке Теперь коммутация для блока фнч реализована механически, что очень хорошо сказывается для блока фнч, и как общего тракта, и самое главное идеальная развязка реле которая не вносит не каких перекрестных помех, и уже не так требовательна к источнику питания, что тоже важно.
► Показать
небольшая демонстрация https://www.youtube.com/watch?v=sGUyE-Pw2B0
[/b]
[/b]
Сегодня Общался с Дмитрием RX3AM. Он полностью испытал новую версию BPF-1.3 с ( Одисей-2). У Дмитрия есть возможность прогнать, на серьезных измерительных приборах, за что очень Благодарен Дмитрию, за предоставленную информацию.
Ниже прикрепляю графики измерения от RX3AM.
Ниже на первом, втором фото, можно увидеть прорисовку всех графиков по диапазонам!
Ниже прикрепляю графики измерения от RX3AM.
Ниже на первом, втором фото, можно увидеть прорисовку всех графиков по диапазонам!
На днях удалось закончить сборку платы V1.3 ... Позади самое напряжное - намотка колечек, 27 штук. Как вспомню, так вздрогну
Подключил к Одиссею 1 - с PowerSDR mRX PS V3.4.9 все работает ! Поскольку под руками "серьезных измерительных приборов" нет, а на работу тащить лениво - придется снимать АЧХ с помощью Осы ...
Подключил к Одиссею 1 - с PowerSDR mRX PS V3.4.9 все работает ! Поскольку под руками "серьезных измерительных приборов" нет, а на работу тащить лениво - придется снимать АЧХ с помощью Осы ...
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
ex EU1AQ, UC2AAQ
Прием с BPF в режимах 1-го и 2-х приемников. 20м с BPF, 30m - без. На 10.100 молотит телетайп Гамбург - метео
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
ex EU1AQ, UC2AAQ
Все не доходят руки дописать накопленный материал Теперь есть также вариант платы BPF-1.3+ Не каких глобальных изменений больше не было
Главная доработка, это отказ от смд индуктивностей в фильтре обхода, по большей части он и не нужен так как обычно в приемном тракте сдр уже присутствует RLP-50. По этому теперь если нужен его всегда можно запаять (RLP-50), если нет как это сделано на фото то его не запеваем, в таком случии снизу под фильтром запаиваться перемычка в виде конденсатора в корпусе 1808 на 1n. Схема: Список компонентов(в HTML), и расположения деталей на плате: Пример использования списка компонентов:https://openscopeproject.org/Interactiv ... /ibom.html
Главная доработка, это отказ от смд индуктивностей в фильтре обхода, по большей части он и не нужен так как обычно в приемном тракте сдр уже присутствует RLP-50. По этому теперь если нужен его всегда можно запаять (RLP-50), если нет как это сделано на фото то его не запеваем, в таком случии снизу под фильтром запаиваться перемычка в виде конденсатора в корпусе 1808 на 1n. Схема: Список компонентов(в HTML), и расположения деталей на плате: Пример использования списка компонентов:https://openscopeproject.org/Interactiv ... /ibom.html
Видео от RX3AM Тестирования трасвертэра 2м (с генератором фапч), и с подключенным bpf-1.3 кв+укв.
https://www.youtube.com/watch?v=vRTZho8xmuc
https://www.youtube.com/watch?v=vRTZho8xmuc
заинтересовал ваш проект DPF на подходе Одисей 2 нужно соответствено думать о DPF и прочем просьба поделится проектом в формате разработки sprint layout либо гербер файлы буду признателен за помощ
UA4HNU@yandex.ru Николай Зотов
UA4HNU@yandex.ru Николай Зотов
Приветствую! Да конечно бпф лучшего варианта из подобной линейки я не видел на сегодняшний день
Возможно позже выложу в общий доступ, если таких файлов нет в теме это сделано не случайно. Напишите мне в ЛС или на имейл, по поводу гербер.
Возможно позже выложу в общий доступ, если таких файлов нет в теме это сделано не случайно. Напишите мне в ЛС или на имейл, по поводу гербер.
Немного добавлю про БПФ - отличная штука!

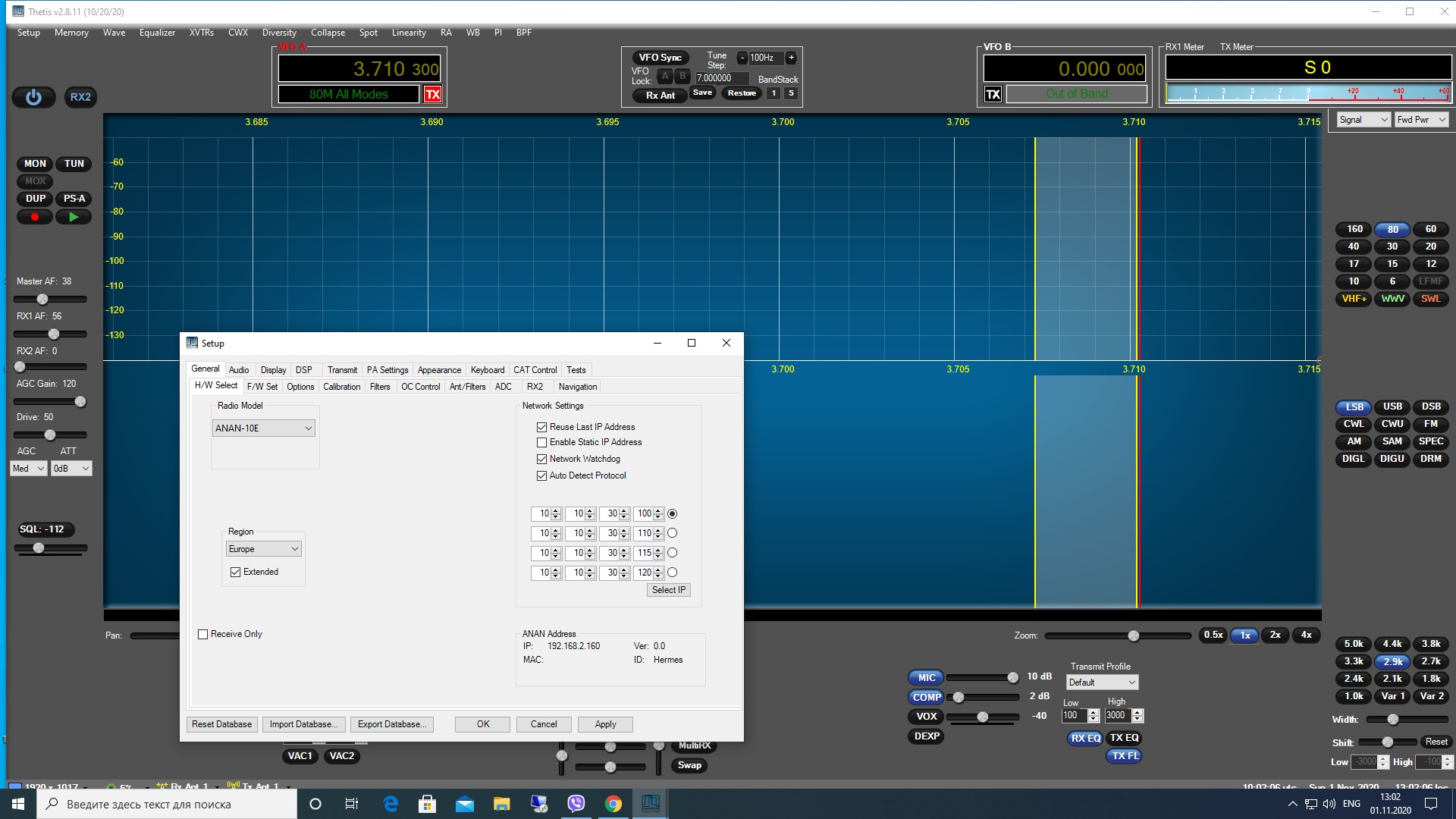

Вот настройки Тетиса с миником и бпф:
Вот настройки Тетиса с миником и бпф:
Собрал ДПФ по проекту Юрия, схема заработала сразу, проверил АЧХ с помощью трансивера Одиссей, дополнительных настроек не потребовалось, рекомендую данную конструкцию к повторению. Огромное спасибо Юрию за данную разработку.
Дмитрий Спасибо за хороший отзыв, это всегда приятно
Собрал так же и запустил дпф с Odyssey2. Заработали сразу и без проблем. Даже подстраивать не стал устраивает. Спасибо автору за такую отличную хорошо проработанную конструкцию! На очереди усилитель мощности.
Прошу поделиться кто как мотает на кольца провод....
Все пальцы уже постирал от натяжки провода, чтобы более плотнее намотать.
Может есть какая метода или приспособы для намотки колец такого диаметра ?
Все пальцы уже постирал от натяжки провода, чтобы более плотнее намотать.
Может есть какая метода или приспособы для намотки колец такого диаметра ?
Александр, добрый день! Это не конвеер, все мотают вручную, колечки Т157-2 проводом диаметром 1.7 мм намного труднее мотать)))
Я понимаю, что не конвеер, я немного приспособился с тисочками. Зажимаю туда провод и начинаю мотать, тогда хоть какая натяжка есть по кольцу. А иначе получается не обжато плотно. Пока намотал три диапазона ..... Жаль что нет метода упрощающего намотку. На УКВ проще, там мало моточных изделий...
Понемногу продвигаюсь по мере поступления деталей.
Вечерами кручу катушки на кольцах.
Вечерами кручу катушки на кольцах.
Александр отлично ждем продолжения
Сейчас у нас трудно с запчастями ... Но основное вроде все успел купить.
Надеюсь скоро проверить в работе.
Собрал полностью , установил в корпус , но еще не распаивал.
Платой доволен , буду еще собирать такую для гермеса.
Платой доволен , буду еще собирать такую для гермеса.
- Вложения
-
- sdr+bpf.jpg (481.74 КБ) 82623 просмотра
Александр Отлично получилась, хорошую работу проделали. Интересно корпус какой то готовый взяли ?
Корпус готовый от измерительного прибора. Заменил в нем переднюю и заднюю панели .
Разделил его пополам. Снизу будет БП , РА,реле СМА и трансвертер 144 и 430мгц.
Разделил его пополам. Снизу будет БП , РА,реле СМА и трансвертер 144 и 430мгц.
Понятно. Интересно будет увидеть по завершению, со всех сторон.
Выглядит очень многообещающе. Я с нетерпением жду конечного результата. Так держать.
73 de Sigi / DH1KLM
Вчера подключил ДПФ к HIQSDR , но напрямую управление по шине Гермес не заработало.
Пришлось сделать опторазвязку на TLP521-4, всё заработало сразу и без проблем.( только потом увидел ,что для HIQSDR надо было подавать на другой разъём)
Эфир с фильтрами конечно совсем другой.Проверил работу УВЧ , прибавка в усилении при АТТ=0дб заставляет на SDR включаться режиму перегрузки, но при АТТ= -10дб , с увч все работает отлично и не перегружается.
Далее буду прицеплять трансвертера 2м и 70см. Долго делаю , так как нет совсем времени.
Но доделать хочется.
Пришлось сделать опторазвязку на TLP521-4, всё заработало сразу и без проблем.( только потом увидел ,что для HIQSDR надо было подавать на другой разъём)
Эфир с фильтрами конечно совсем другой.Проверил работу УВЧ , прибавка в усилении при АТТ=0дб заставляет на SDR включаться режиму перегрузки, но при АТТ= -10дб , с увч все работает отлично и не перегружается.
Далее буду прицеплять трансвертера 2м и 70см. Долго делаю , так как нет совсем времени.
Но доделать хочется.
