Модификация усилителя EB-104

[eu2av]

Уже два года, как повторил конструкцию усилителя еб-104ру, на четырех vrf2933! Усилитель за два года показал высокую надежность, полностью удовлетворял мои требования, весомый не достаток заключался в ксв, в маем усилителе дополнительно стоит ксв измеритель между усилителем и фнч, для более жесткого контроля работы выходных транзисторов, и возможности реализации защиты выходных каскадов . Получалось следующее ксв отлично соответствовал в диапозоне до 10мгц , на 10м ксв составлял значение (ксв)=3, на нагрузке 50ом, по этому своим согласующим всегда строился по ксв-метру =1(который установлен между РА, и фнч), соответственно ксв измеритель на выходе (фнч) при этом показывал значение 2.5-3.5.
Задумался о модификации РА после прочтения статьи Уважаемого PA3GZK, кто не читал его статью, и опыт рекомендую внимательно посмотреть, он все подробно изложил в свое статье, ссылка https://pa0fri.home.xs4all.nl/Lineairs/ ... terker.htm .
Надо отметить ребята с еб104ру. тоже не стоят на месте, на сколько я знаю на сегодняшний день они применяют хороший материл выходных сердечников(трансформаторы) что позволило решить эту проблему по выходному сопротивлению, внимательно слежу за их творчеством, одним словом молодцы.
Ниже привожу фото своего нового РА, в общем то нового не чего я не передумал, РА скорее интересен своей новой платой, особое внимание уделил мощным цепям разводка дорожек, постарался выдержать токовые симметрии ниже также привожу фото в 3д модели, где хорошо видна сама разводка платы.
прикрепляю схему:
Выходные трансформаторы выполнены по схеме w6pql, ссылка на описания, и изготовления вых.. трансформаторов http://w6pql.com/hf/52017_rf_deck.htm
прикрепляю схему:
Обновлено от 1.08.18г.

Модификация Усилителя 1Kw.7z

(435.07 КБ) 869 скачиваний


[eu2av]

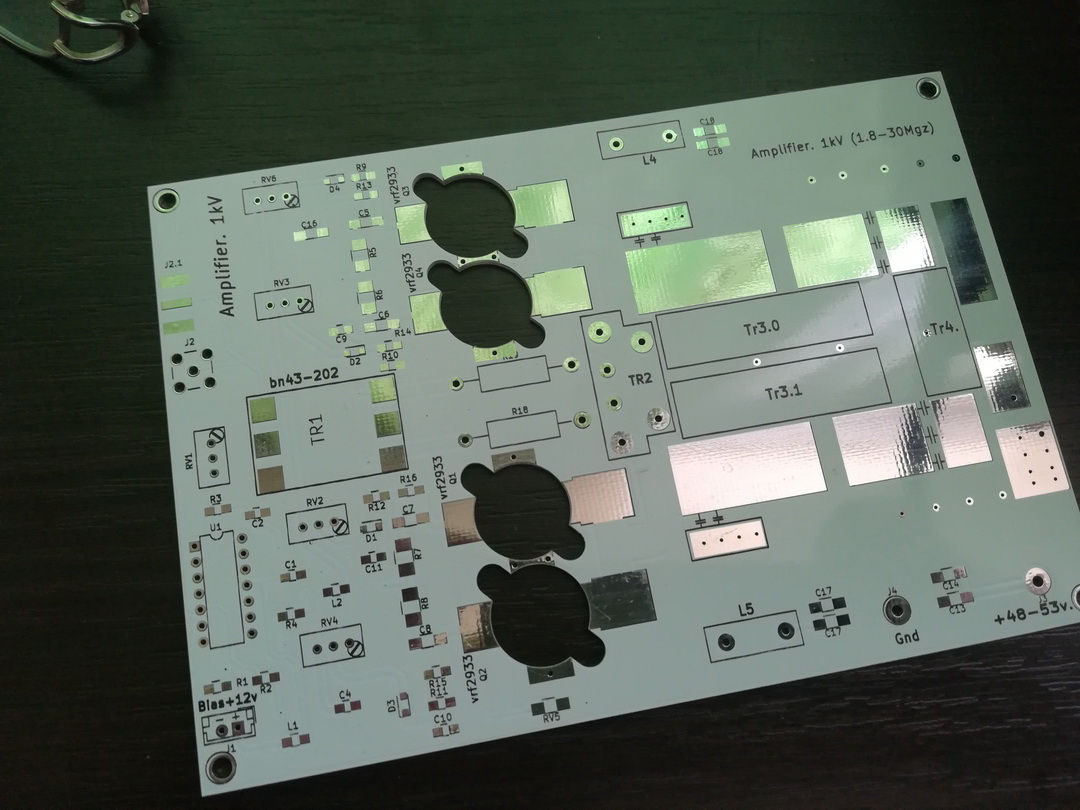

Сегодня получил Заказанные Платы Усилителя, за пару часов пайки вот что уже получилось.



[EW3KO]

Добрый день.
Хорошая работа .
В своём варианте РА (по питанию и выход) буду применять smd конденсаторы типоразмера 2220.
Резисторы ОС тоже довольно сильно греются.



[eu2av]

Приветствую Александр Спасибо! Хорошая идея, резисторы 2220 наверное не подойдут под посадочное место 1206. Дроссель по питанию выполнил на кольце Т130, посмотрим что получиться. Сегодня вечером попробую сниму характеристику ксв, выходных трансформаторов.

[EW3KO]

Думаю места более чем достаточно.
Надеюсь в конце недели заняться.


[eu2av]

Да вижу, эти конденсаторы влезут без проблем

[eu2av]

Снял ачх ксв, первое фото без конденсаторов в стоке, на втором фото по 300пик в плече, высоковольтная керамика в смд корпусе 1206. 1000в, 3х100пик.. в каждом плече. Для имитации стоков поставил резистор 5ом, следовательно при полной мощности выходное сопротивление стоков 2-3ома, полагаю при максимальной мощности ксв на 10м будет не более 1.5. Для лучшего результата можно будет применить материал сердечников FB-61-1020.

с 300р, в плече

[eu2av]

Попробовал уменьшал сопротивления в стоках, ситуация по ксв на 10м не значительно меняется, пробовал отключил токовый дроссель который выполнен на кольце Т130 (намотано7 витков в два провода сечением 0.85), практически не вносит не каких искажений на график изменения (ксв) что полагаю очень хорошо, в оригинале применяется bn43-202 в три витка, несколько искажает картину измеритель графика, да и на практике заметил явно выраженное усиление на не которых частотах.
Вердикт по сердечникам: работает заметно лучше чем мой старый (еб104). На данный момент применяются сердечники Laird 28в1020-100, могут с большим успехом применяться до 25мгц, и несколько с худшими параметрами по кпд на 10м. В общем физику не об манишь придется заказывать сердечники из 61-го материала, FB-61-1020 не дешевые, но стоят того.

[eu2av]

Сегодня заказал сердечники FB-61-1020.
Обычно феррит беру у Андрея, но не оказалось в наличии, вот ссылки возможно кому то пригодится. http://www.qrz.ru/classifieds/detail/ko ... don_246980
Сердечники FB-61-1020 нашел, заказал вот здесь, http://www.qrz.ru/classifieds/detail/278617.amp вышло с пересылкой 42уе, за три сердечника..мм весьма не дешево! ну что поделать, хочется произвести качественную модернизацию своего РА

[EW3KO]

ТДЛ буду делать на кольцах .Или на ferroxcube 4С65 или fair-rite 43 material.
Кольца диаметром 36 мм . Линии из двух coax.cable 25 ом в параллель.
Радиатор охлаждения будет использоваться другой.Больших размеров.

[eu2av]

Приветствую Александр! Хорошее начало, вижу хороший радиатор с пластиной подобрали, интересно будет посмотреть ксв графики выходных трансформаторов.

[EW3KO]

Медная пластина , тема ещё та......
А радиатор на фото временный.Есть больших размеров.И дизайн другой.
У меня вопрос по L4,L5. Не слишком малый диаметр провода?
По цепям питания с обратной стороны платы буду дублировать проводники.

[eu2av]

Интересно, медная пластина какой толщиной?

[EW3KO]

Ш х Г х В 110мм х 170мм х 14мм.

[eu2av]

Отличная площадь,и толщина меди.

[eu2av]

Вчера от Дмитрия получил сердечки FB61-1020. Выполнил обмотку(двух сердечников) двумя отрезками кабеля rg136, длиной каждого отрезка 37см. Подключил ксв метр, картина меня огорчила графики были похоже на те что давал выше, выполнил обмотки из трех отрезков каждого сердечника! картина не сколько улучшилась но не кардинально, уже было подумал поддельные сердечники и тд) спаял стенд проверил, убедился 61-материал. Спасибо Александру ew3ko, за его консультацию, начал подбирать конденсаторы те что стоят между стоков транзисторов, на данный момент получилось 360пик, те емкости что идут на землю с каждого плеча стока, остались по 300пик, их увеличения, или уменьшения приводит к завалу выходного сопротивления по краям диапазона, очень важно максимально скорректировать выходную систему трансформаторов, так как напрямую от этого зависит линейность, и качество работы самого усилителя. нагрузка в стоках 5.6ом параллельно резистору подключено 400пик, для максимальной имитации выходного каскада. ниже выкладываю график, что получилось на данный момент! В общем дальше буду пробовать запаивать транзисторы, и подключать плату на нагрузку 50ом, посмотрим насколько совпадут данные тесты.
Можно сказать идеальное ачх, и выходное сопротивление


[eu2av]

Установил Плату усилителя на медный теплообменник, выставил токи покоя по 500ма на транзистор!
Провел первые испытания, до 15м все отлично, выше резко падает усиление, пока разбираюсь! Пробовал отпаивать емкости в стоках , отдаваемая мощность только падает. На подозрения наталкивает симметрирующий дроссель по питанию, возможно не может обеспечить хороший импульс в стоках, на 28мгц. Буду пробовать другую конструкцию дросселя по питанию.


[eu2av]

Предположение оказалось верным! Проконсультировался, посмотрел информацию на иностранных сайтах, очень жаркие дискуссии по этому поводу Как итог, оказалось очень важным моментом в широкополосном усилители, в дорогих фирменных усилителях этот дроссель выполняют,обычно из той же марки феррита, что и выходные сердечники широкополосного трансформатора, как правило 43, 61 материал. Намотал симитрирующий дроссель на сердечники fb61-1020, пять витков в два провода, одна скрутка по середине обмотки. Испытал, все сразу стало на место, 10м ожило в полный рост Все же на плате предусмотрено посадочное место для кольца, современен закажу кольца FT61-140.
Выходной трансформатор переделал, на сердечник Лоирд 28b-1020 три витка, кабелем 50ом, при длительной работе 600-800ватт в ssb прилично греется, видимо Лоирды просто не приемлемы в таких усилителях, а вот сердечники fb61-1020 холодные, не заметил даже слабого нагрева. В общем пока отлаживаю, работаю в эфире, позже буду выкладывать измерения, комментарии по отладки.

[eu2av]

Сделал более понятную схему, так же обозначил список smd компонентов.

[EW3KO]

Думаю будет полезна информация по кольцам.

[eu2av]

Спасибо Александр, такая информация всегда полезна
Обкатываю свой РА, впечатления очень хорошие, от работы усилителя.
Сделал скирин 800-900ватт в ссб, без PureSignal на передачу.
20м.

[eu2av]

Пришли сердечники Fb43-1020, который в схеме указан как Тр4, и FT140-61, Тр2. Во общем перемотал, выполнил Тр2 на сердечники ft140-61 8-витков в два провода сечением 1.45мм, одна скрутка по середине обмотки, особой ризнице не увидел от предыдущего варианта на Fb61-1020, единственное не большой завал по мощности на 10м, и что интересно при средних мощностях ризница не было, а вот 1000ватт на 10м не удалось получить при данной раскачке, и ограничителя на супрессорах по входу РА, результат был 700ватт на 10м! в общем пересчитал индуктивность, перемотал сердечник (Тр2) вышло 6 витков, и максимально равномерно их распределил по сердечнику, сейчас 950-1000ватт на 10м. Не значительно, но чуть улучшилось имд-3, выходной сердечник на Fb43-1020(как указано в схеме) при длительной работе греется в пределах 45-50 градусов.
Сейчас с Виктором ew2aap занимаемся сборкой хорошего нагрузочного эквивалента на 50, и 100ом на мощность до 3к..
После чего сделаю более точные замеры.
