Принимающий радиоцентр «Рубрика»
ур. Кожуховец (Каменецкий р-н, Брестcкая обл.)
Защищенный запасной пункт управления войск западного направления — узел связи с позывным «Рубрика» — это принимающий радиоцентр, осуществлявший военную и правительственную связь. В состав узла связи «Рубрика» входил также и передающий радиоцентр, расположенный в 15 километрах к северо-востоку отсюда.
Два секретных подземных радиоцентра, находившихся недалеко от Беловежской пущи — похожих по форме, но отличных по содержанию, — постигла совершенно разная судьба. Передающий центр, после снятия охраны в 2006 году, был полностью разграблен и уничтожен. Принимающий центр был реорганизован в штаб гражданской обороны, а после был передан в ведение МЧС Республики Беларусь. Сейчас он находится под охраной, поэтому попытки нелегального проникновения внутрь пресекаются сторожами.
Во времена «Холодной войны» мощностями этого центра осуществлялась связь с войсками СССР на западном направлении — в странах Варшавского договора. Связаться отсюда можно было с любой точкой СССР и странами-сателлитами СССР: при необходимости, можно было дозвониться даже на Кубу.
Строительство объекта проходило в период с 1968 по 1971 годы специалистами со всего СССР. В начале 70-х годов узел связи заступил на боевое дежурство. С течением времени часть оборудования и коммуникаций постепенно устаревала и требовала реконструкции, которая к началу 90-х годов уже началась на аналогичных станциях в Польше и Германии, однако очередь до «Рубрики» так и не дошла: с подписанием Беловежских соглашений о прекращении существования СССР узел связи утратил свои функции — связывать стало некого и не с кем...
Во времена холодной войны особое значение уделялось военной и правительственной связи. Она должна была работать бесперебойно даже в случае применения противником ядерного оружия. В конце 1960-х годов у границы союзников по Варшавскому договору СССР и Польши развернулось строительство важного фортификационного сооружения — радиоцентра с позывным «Рубрика». Радиоцентр состоял из передающего и принимающего узлов связи, расположенных на расстоянии 20 километров друг от друга и предназначенных главным образом для передачи команд войскам западного направления. Судьба бункеров сложилась по-разному. Передающий радиоцентр был заброшен и полностью разграблен. Принимающий сохранился до наших дней практически в оригинальном состоянии.
В данный момент принимающий центр находится на консервации, что и позволило ему сохраниться в отличном состоянии до наших дней. Передача бункера для организации штаба гражданской обороны в 2001 году МЧС Брестской области, а также усилия небезразличных людей, некоторые из которых несли здесь службу, спасли уникальный объект от мародеров. Если раньше здесь был двойной периметр с чувствительной системой сигнализации, то сейчас остались лишь несколько сторожей, пес и датчики движения на гермодверях на входе в сам бункер. Но даже этих средств не хватило для того, чтобы отпугнуть воров. Добытчики цветных металлов уже успели выкопать все кабели связи вокруг бункера, однако на территорию им хода нет.
Уцелевший до наших дней приемный радиоцентр «Рубрика»
Уцелевший до наших дней приемный радиоцентр «Рубрика»
- Вложения
-

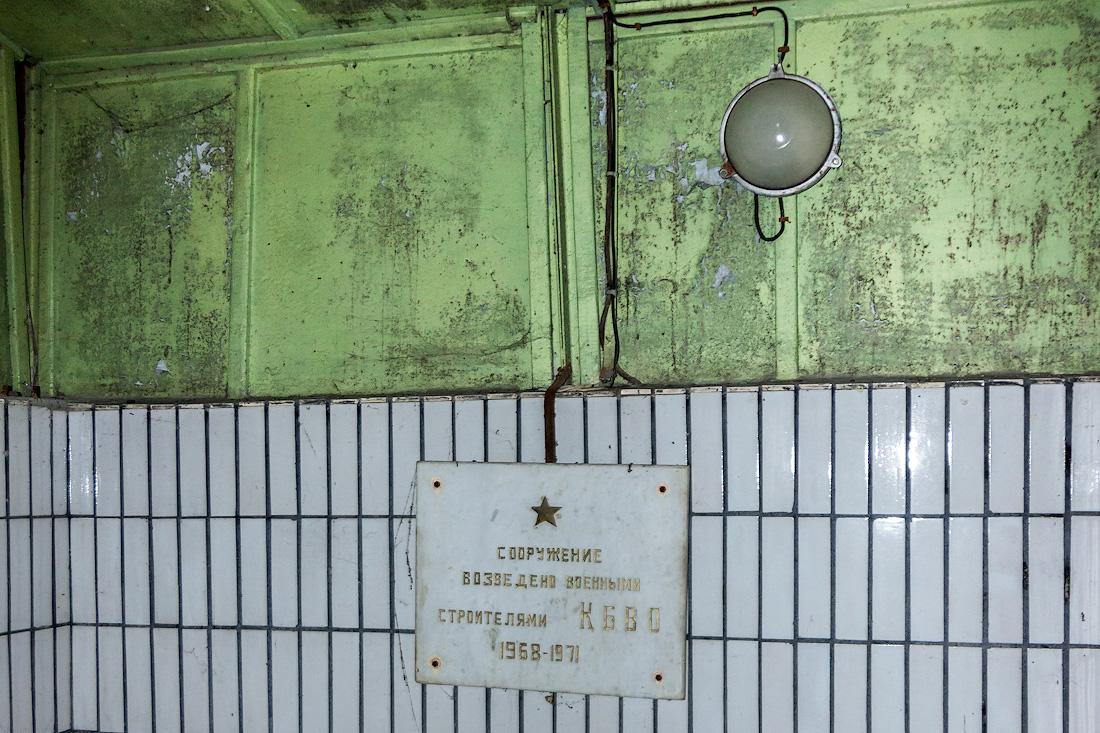

- На стене укреплена мемориальная табличка в память о военных строителях Краснознамённого Белорусского военного округа, которые возвели объект.jpg (401.74 КБ) 21850 просмотров
-
- На стенах всех помещений висят часы.jpg (130.68 КБ) 21850 просмотров
-

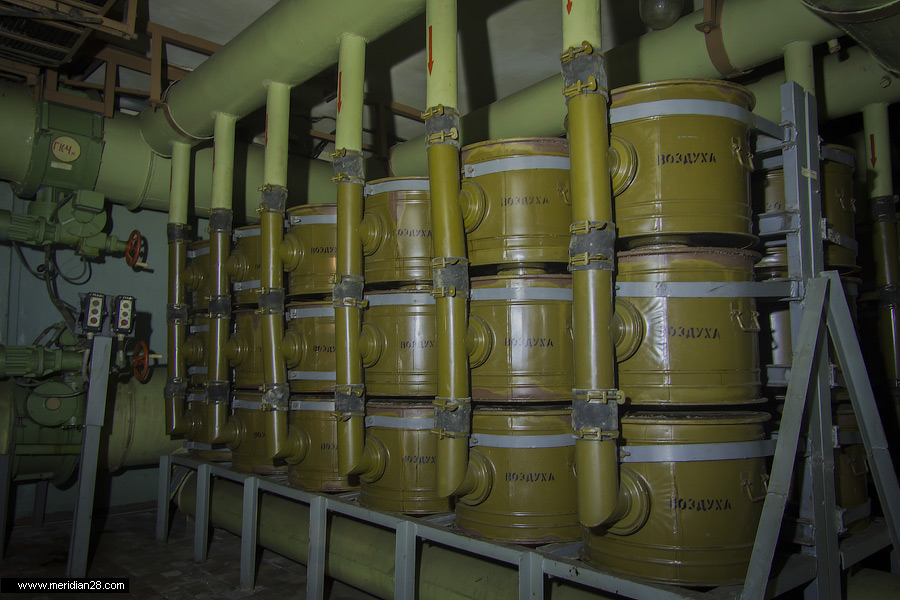

- На случай применения отравляющих веществ была предусмотрена вентиляция через угольные фильтры.jpg (454.44 КБ) 21850 просмотров
-

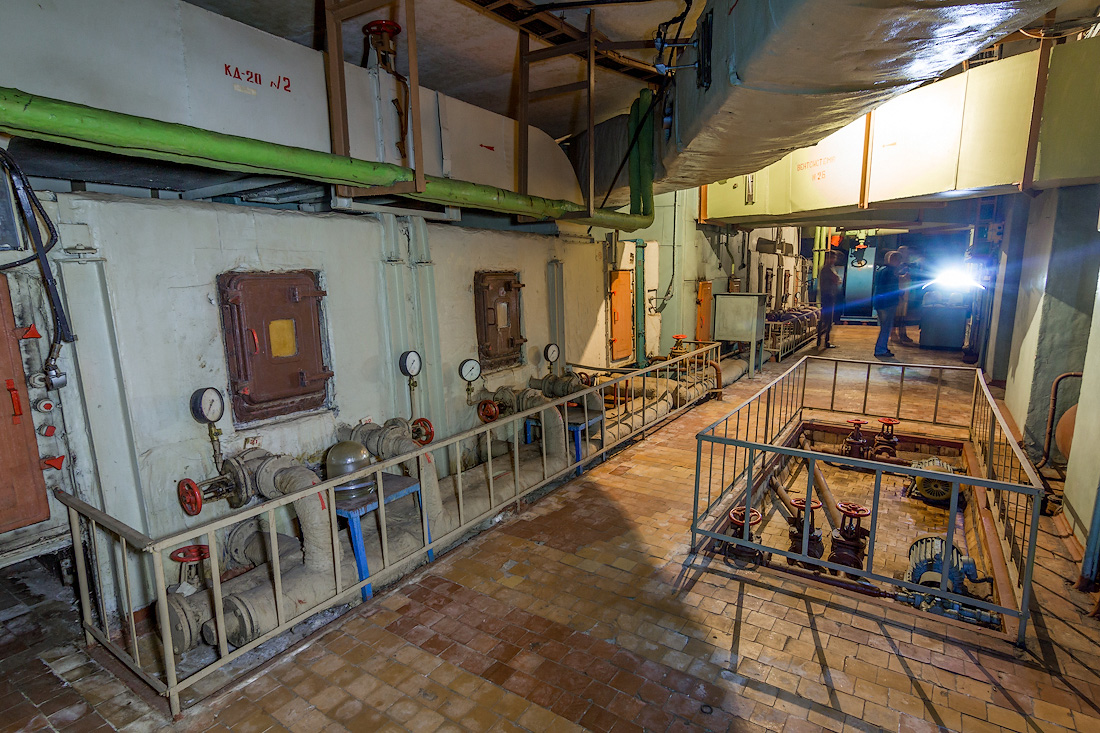

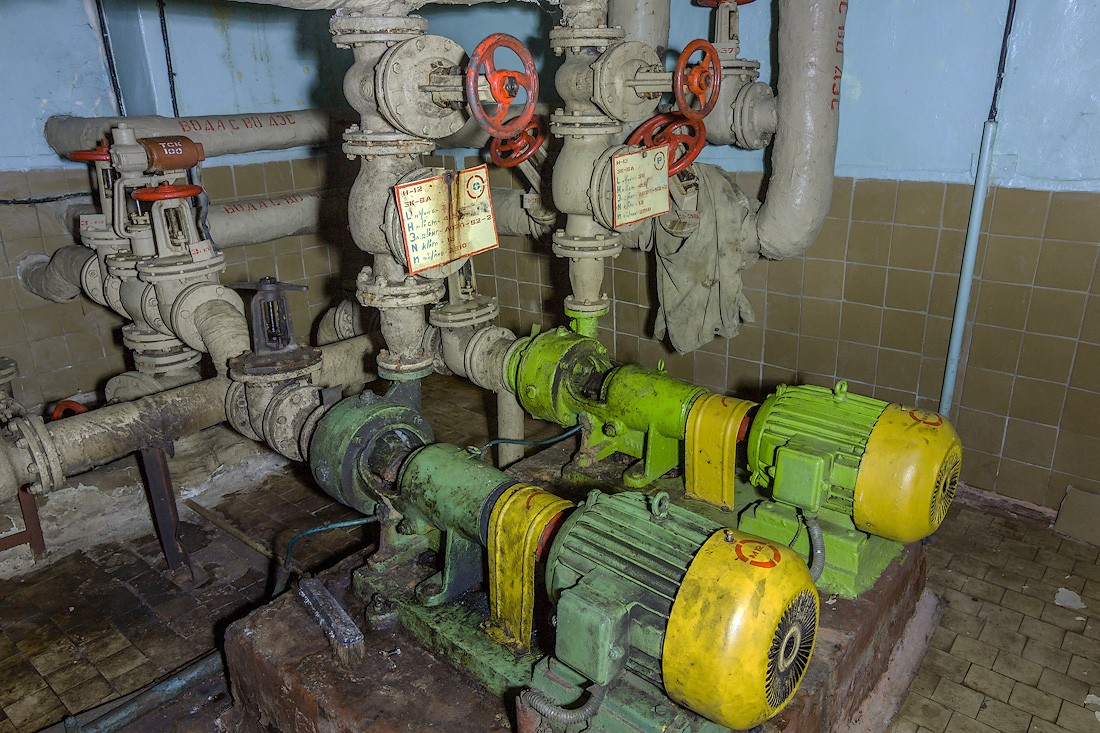

- На объекте было несколько насосных станций..jpg (459.75 КБ) 21850 просмотров
-

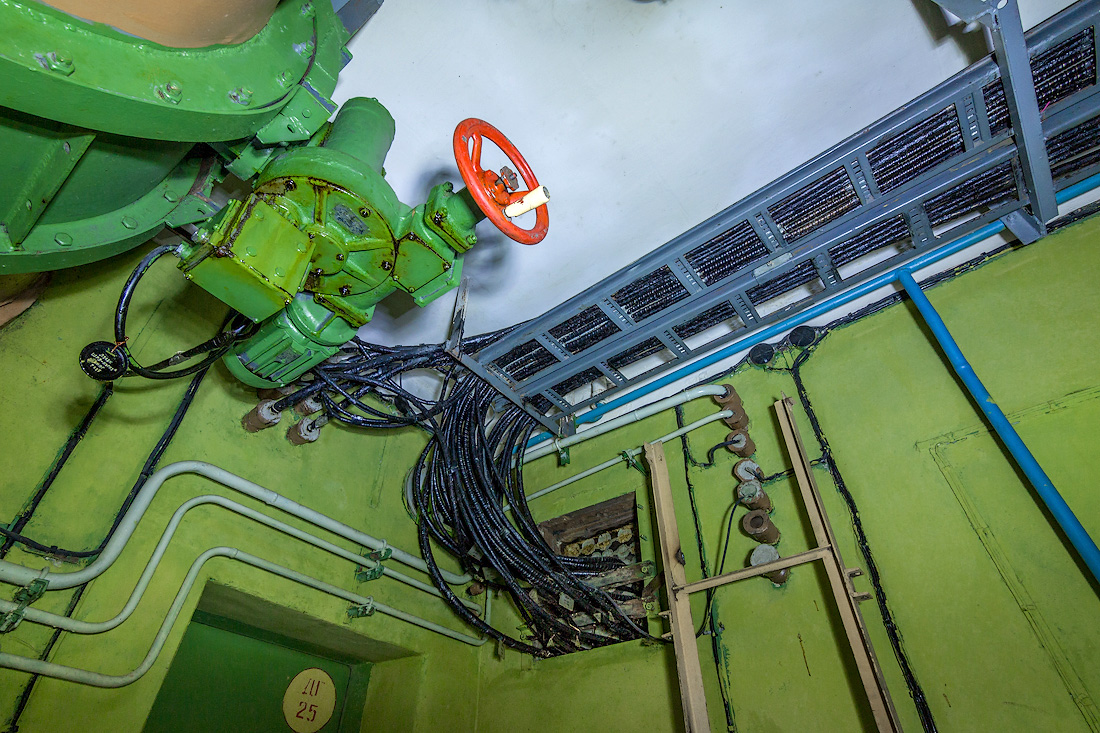

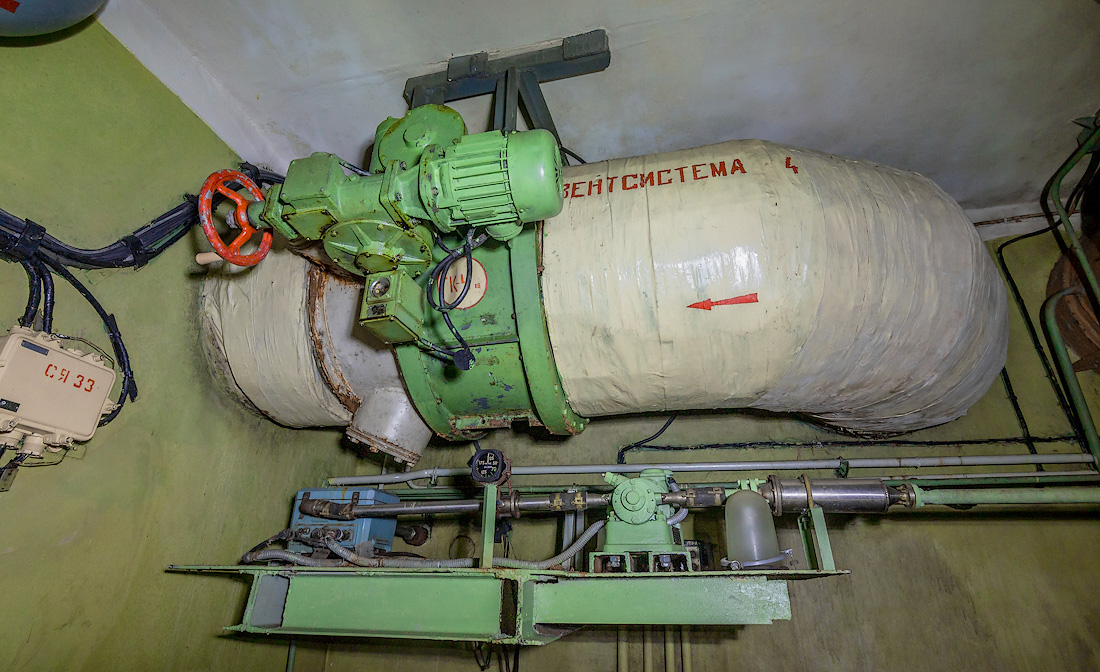

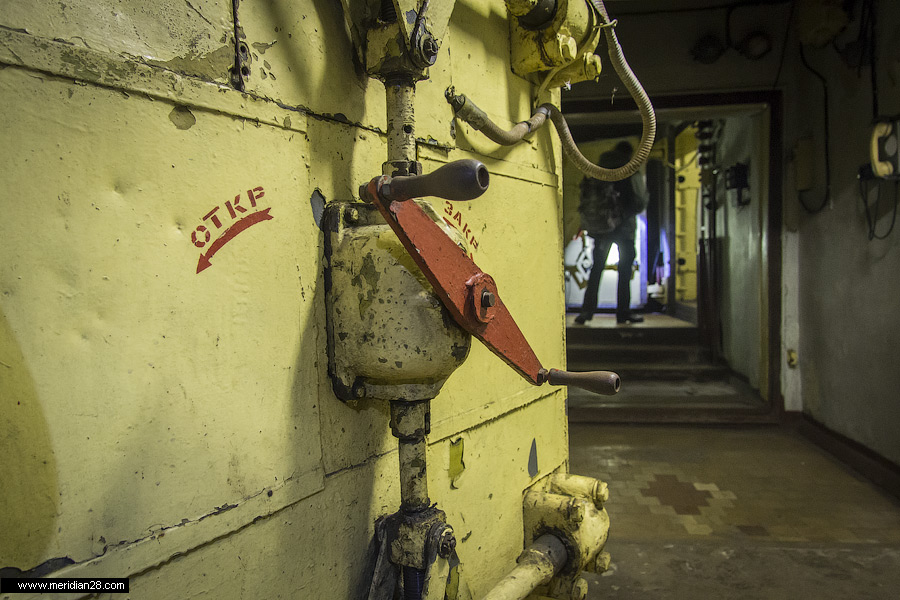

- На некоторых системах были установлены заслонки с электроприводом.jpg (327.22 КБ) 21850 просмотров
-

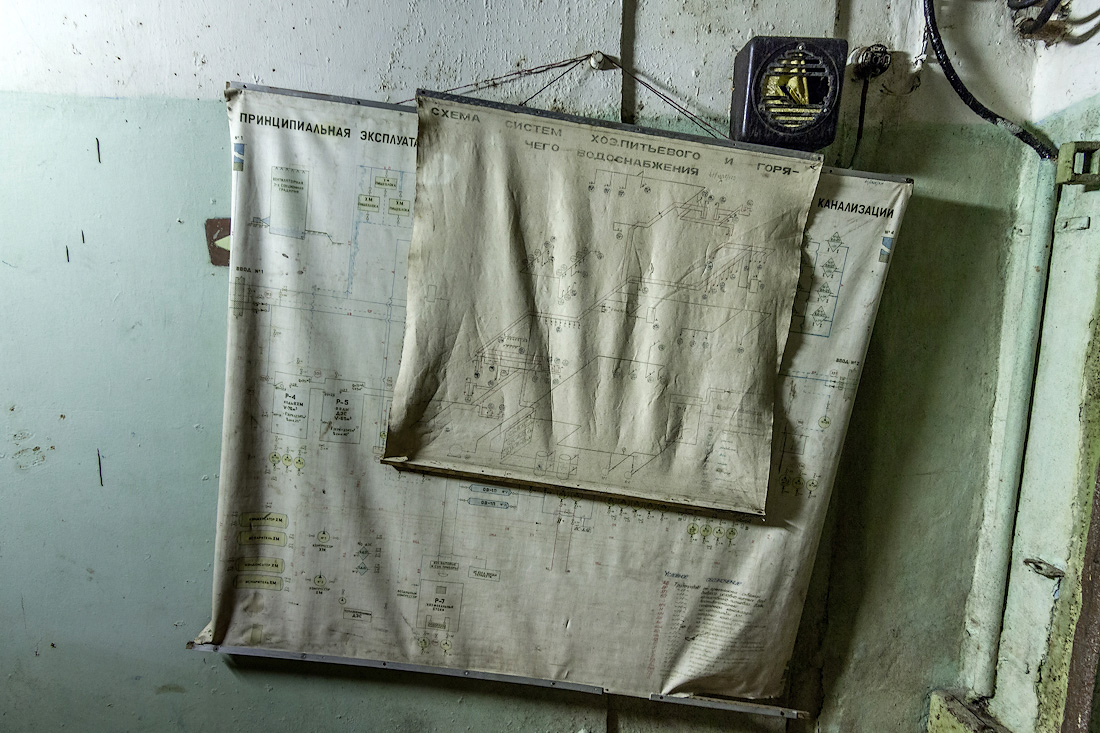

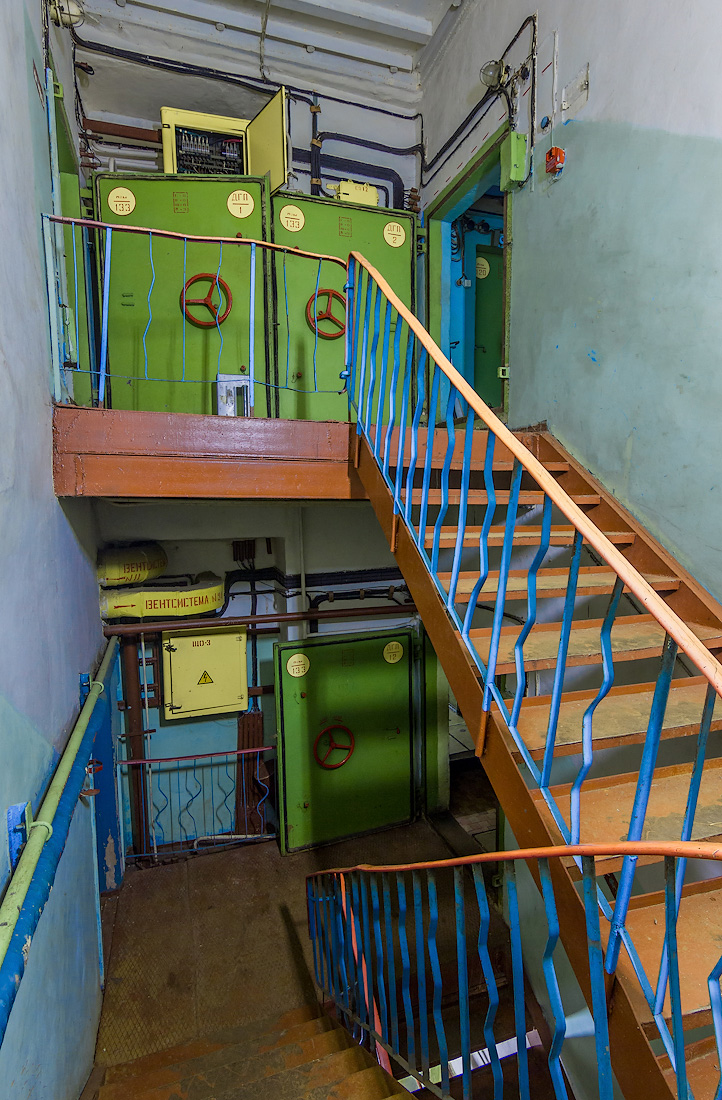

- На лестничной площадке висят плакаты со схемами систем жизнеобеспечения.jpg (353.15 КБ) 21850 просмотров
-
- На каждый из режимов объявленной боевой готовности была составлена своя таблица конфигурации систем..jpg (587.87 КБ) 21850 просмотров
-
- На -2 этаже расположены системы вентиляции.jpg (476.6 КБ) 21850 просмотров
-

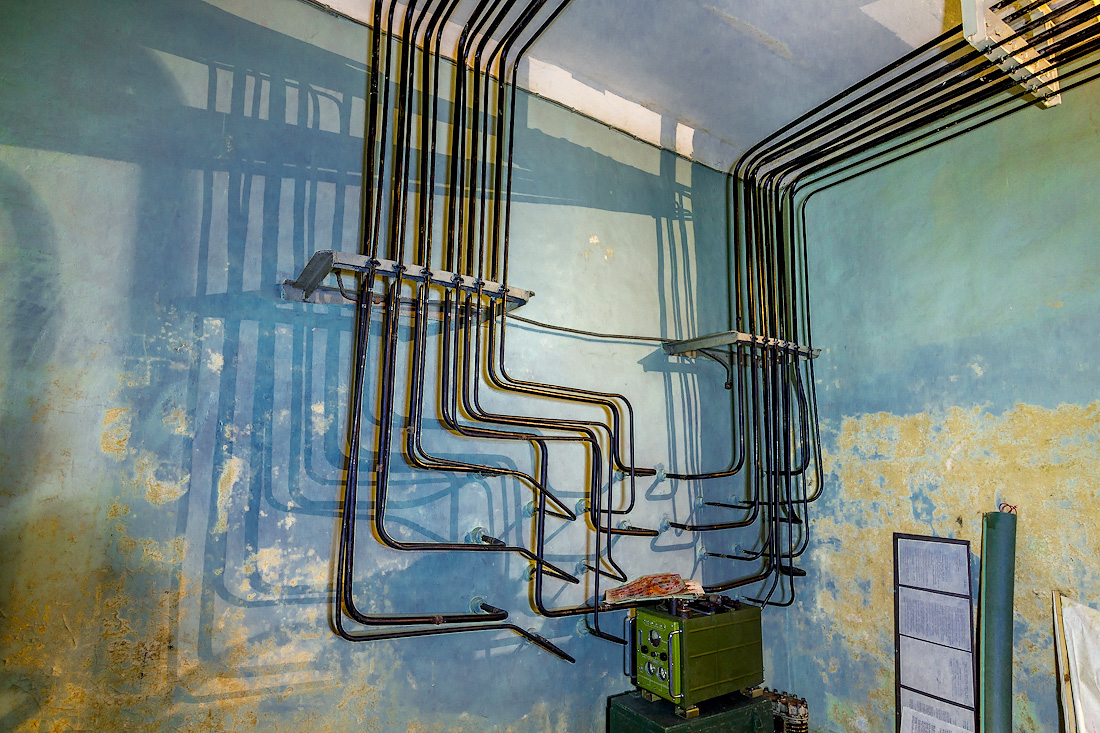

- Многочисленные трубопроводы от баллонов ведут в соседнее помещение.jpg (447.2 КБ) 21850 просмотров
-
- Машины обеспечивали необходимый температурно-влажностный режим (ТВМ) воздуха.jpg (444.3 КБ) 21850 просмотров
-

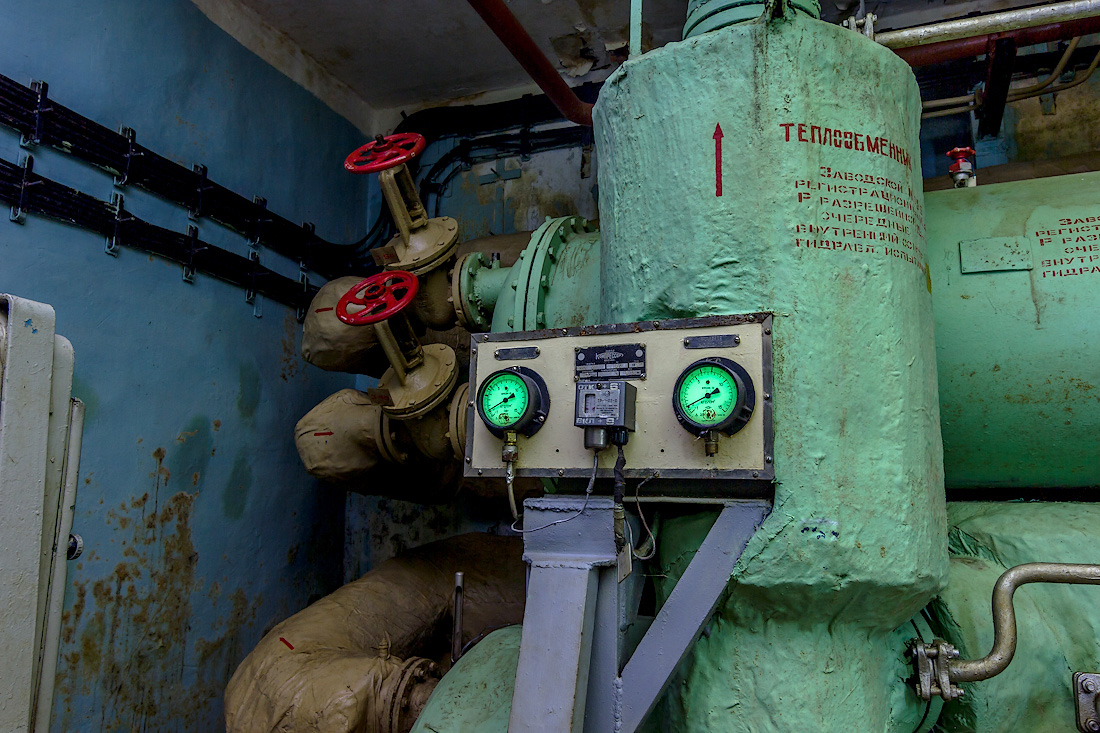

- Манометры на теплообменнике были оборудованы флуоресцентными экранами.jpg (357.15 КБ) 21850 просмотров
-

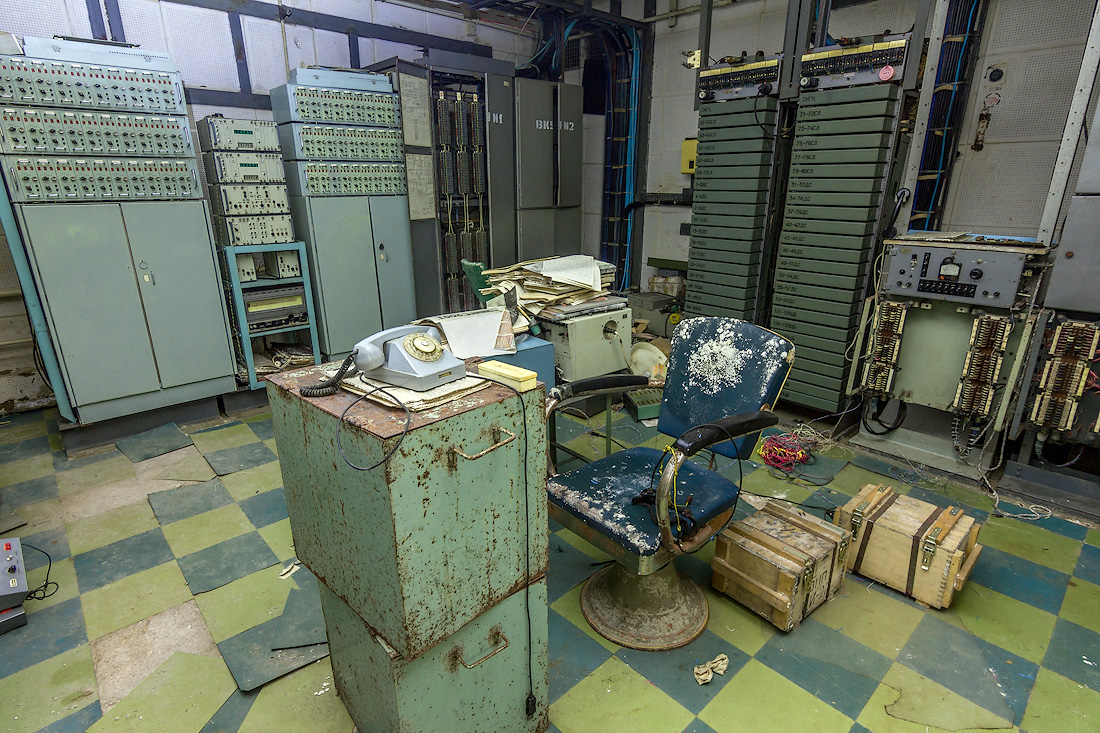

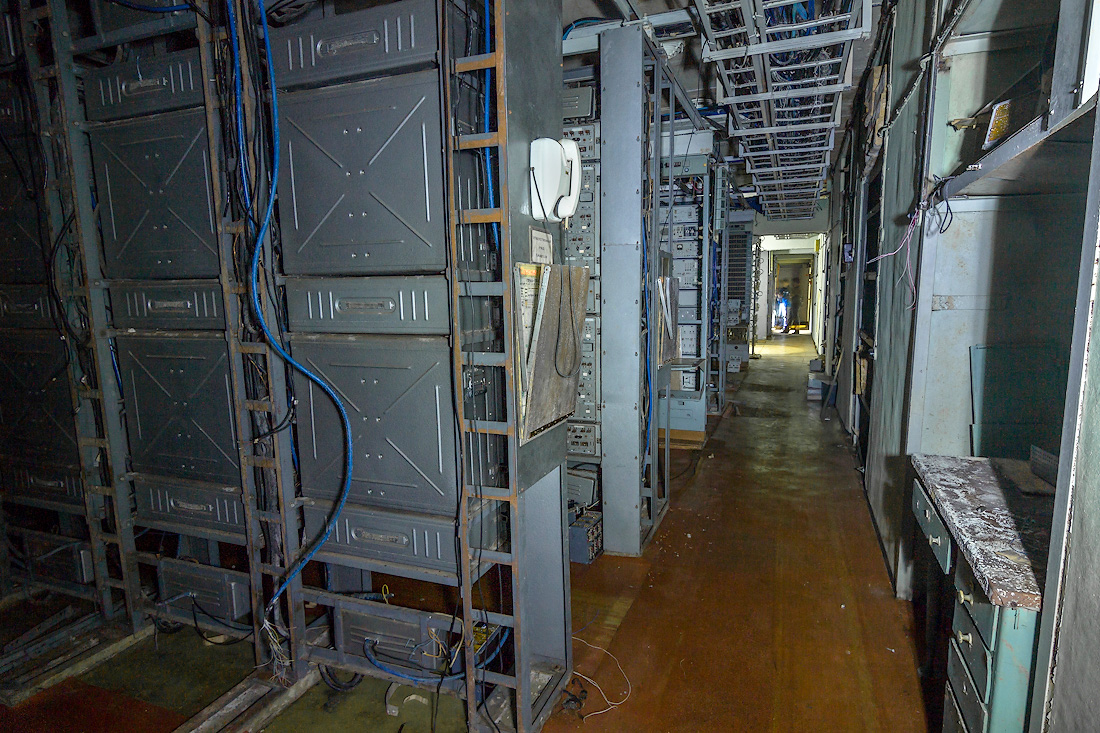

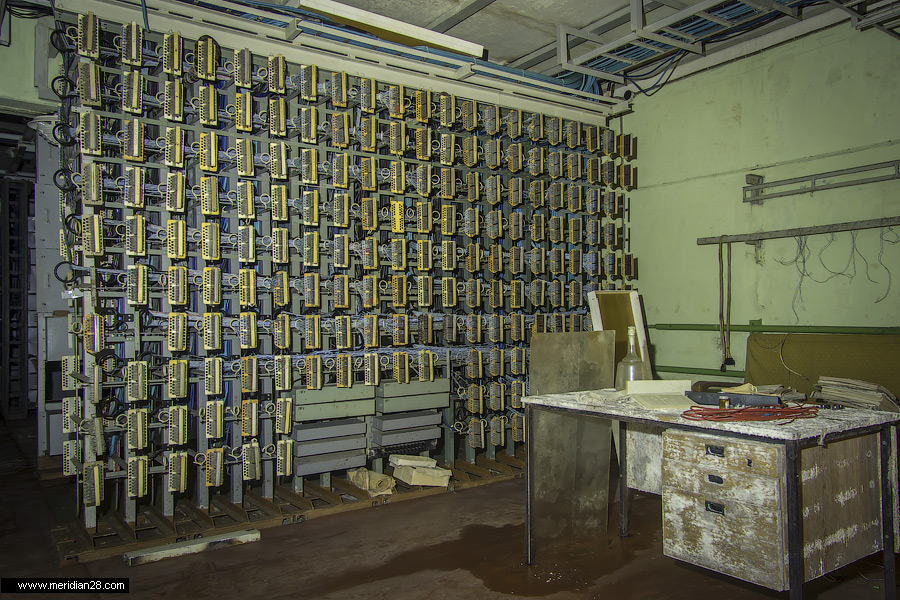

- линейно-аппаратный зал.jpg (294.62 КБ) 21850 просмотров
-
- Кроме того, объект имел четыре собственных артезианских скважины..jpg (411.74 КБ) 21850 просмотров
-

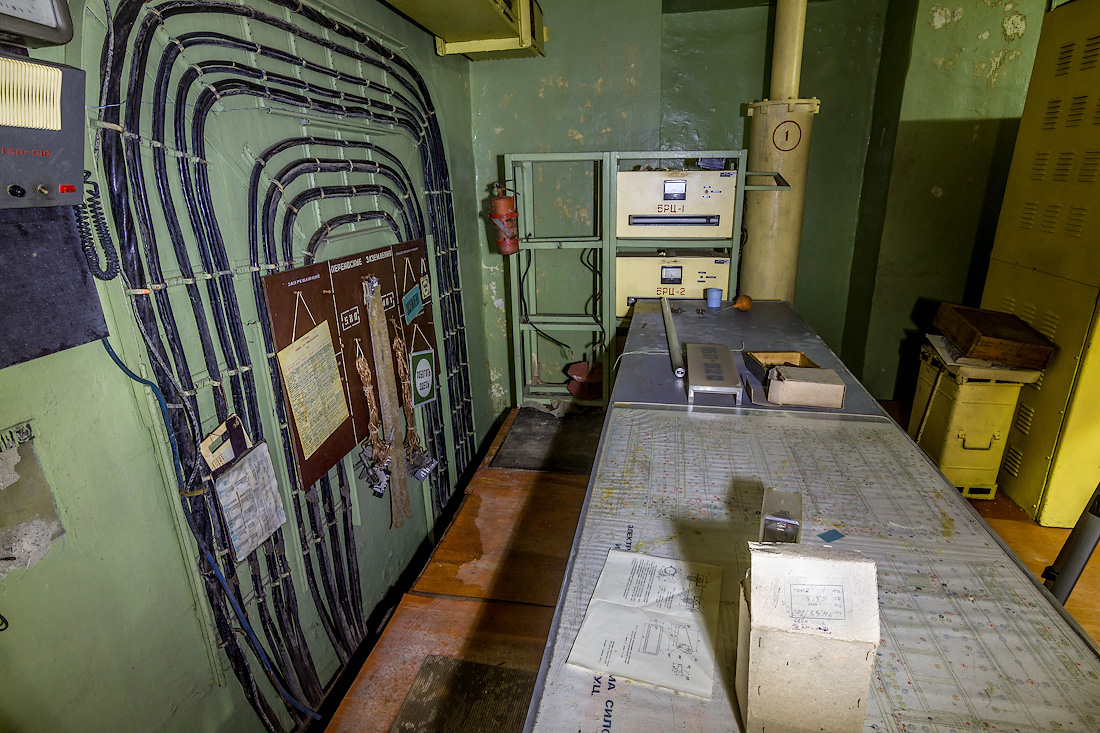

- Конструкция диспетчерской.jpg (309.73 КБ) 21850 просмотров
-
- Каждый из компрессоров был соединён с ресивером — ёмкостью для выравнивания давления.jpg (407.51 КБ) 21850 просмотров
-
- Информация, передаваемая по различным каналам связи, передавалась в огромный линейно-аппаратный зал.jpg (464.87 КБ) 21850 просмотров
-

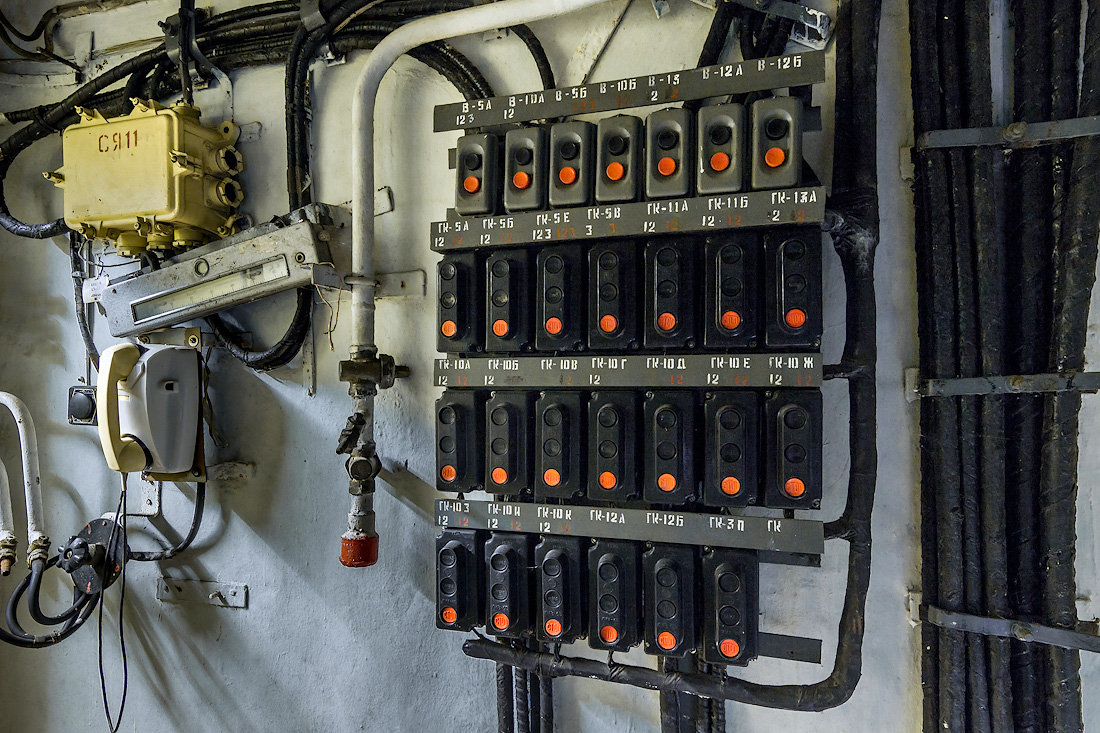

- Здесь с помощью специального щита осуществлялось управление подачей воздуха из баллонов в систему вентиляции.jpg (453.45 КБ) 21850 просмотров
-
- Здесь располагались рабочие места двух человек.jpg (436.87 КБ) 21850 просмотров
-

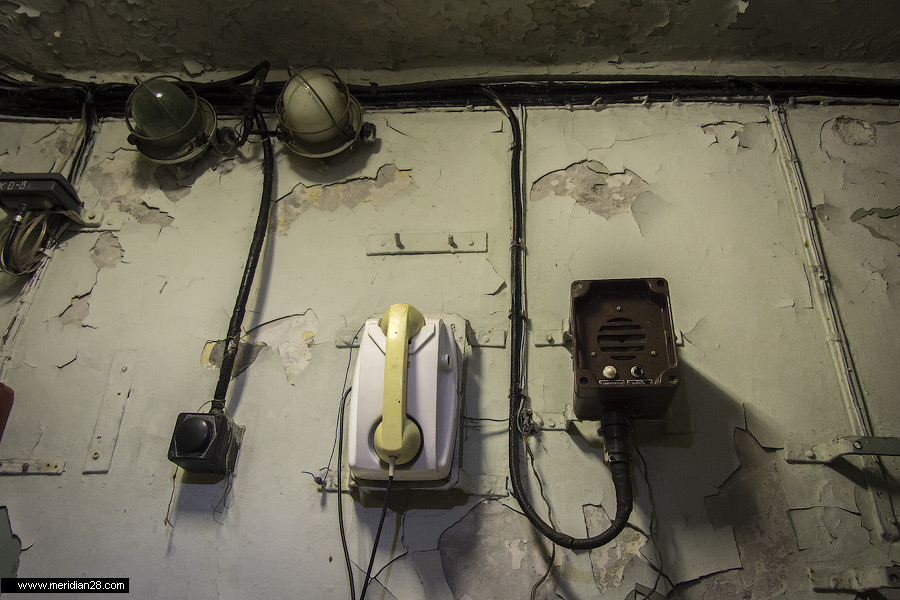

- Здесь на стене также имелся телефон.jpg (407.41 КБ) 21850 просмотров
-

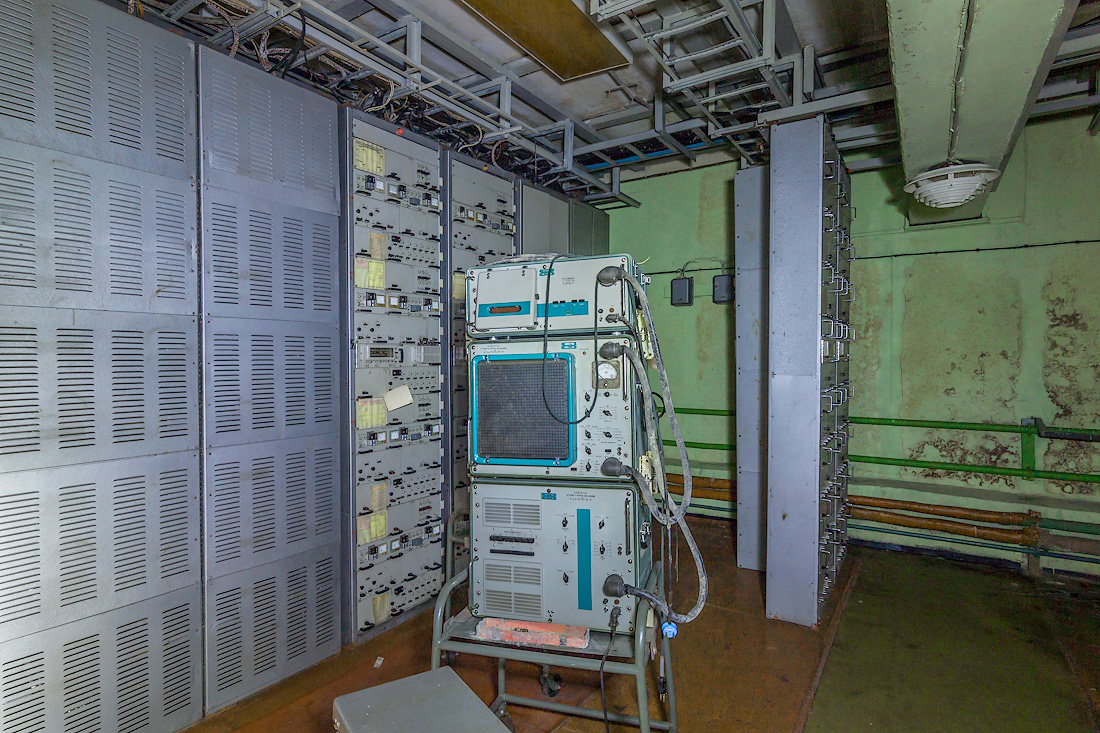

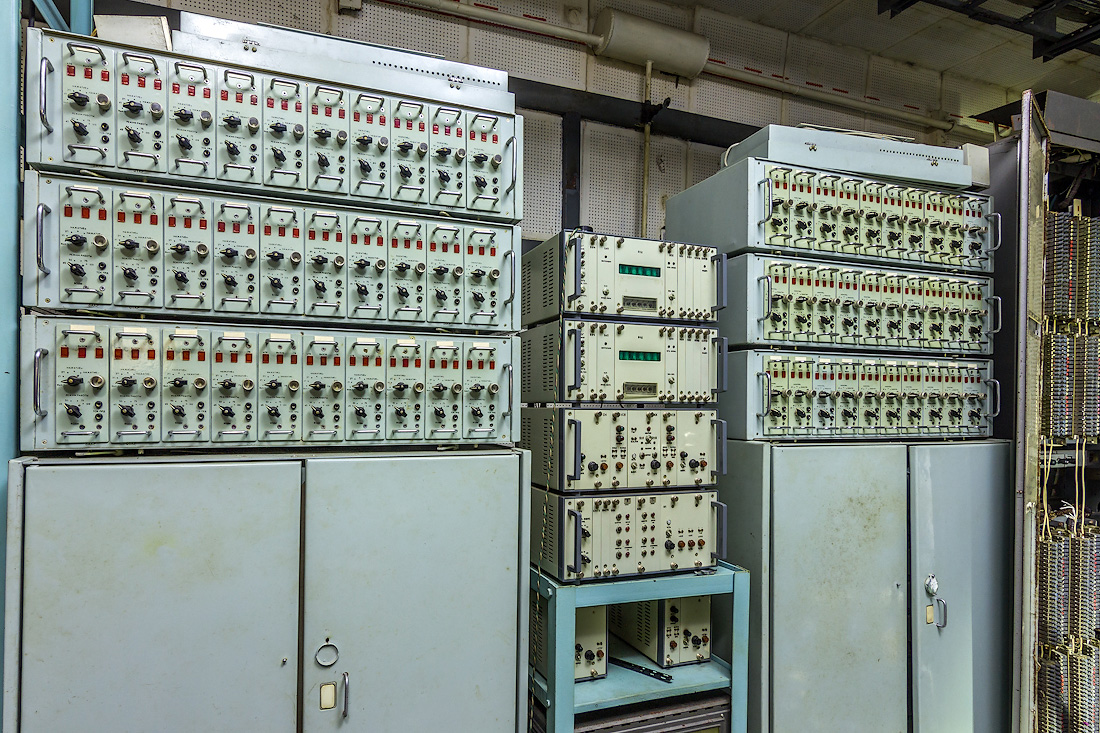

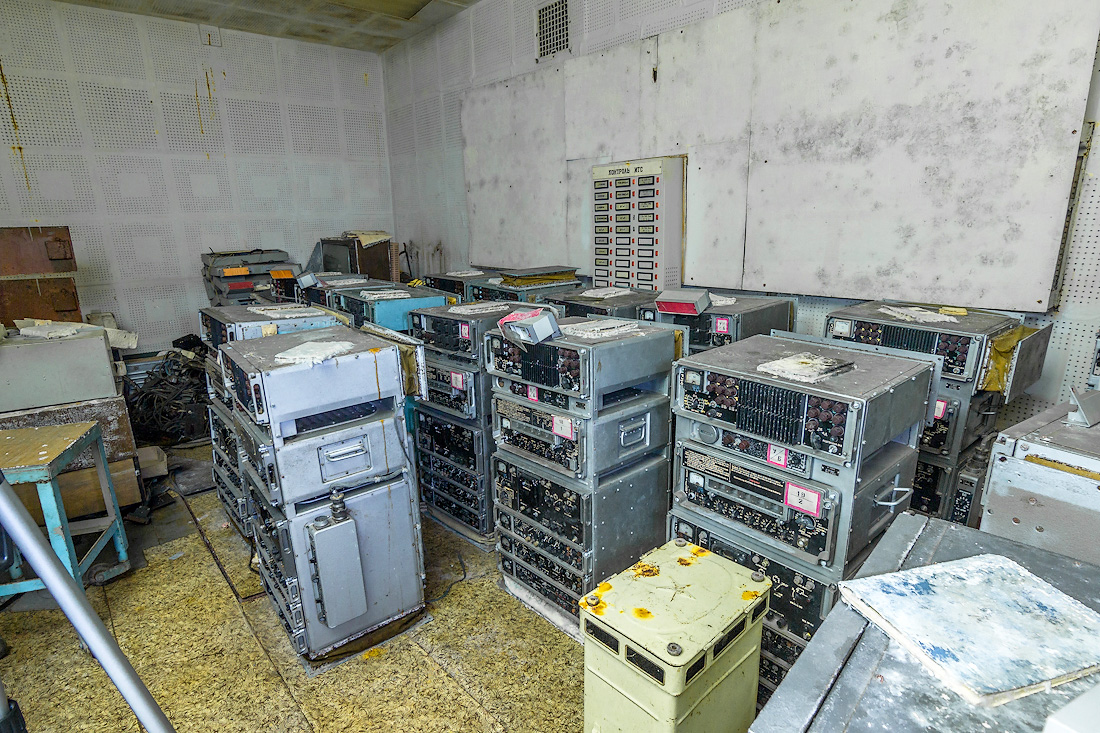

- Здесь до сих пор стоит огромное количество радиоаппаратуры, например магистральные радиоприемники Р155П «Брусника».jpg (487.38 КБ) 21850 просмотров
-
- Здесь были токи в несколько тысяч ампер, поэтому установлены такие огромные рубильники.jpg (354.16 КБ) 21850 просмотров
-

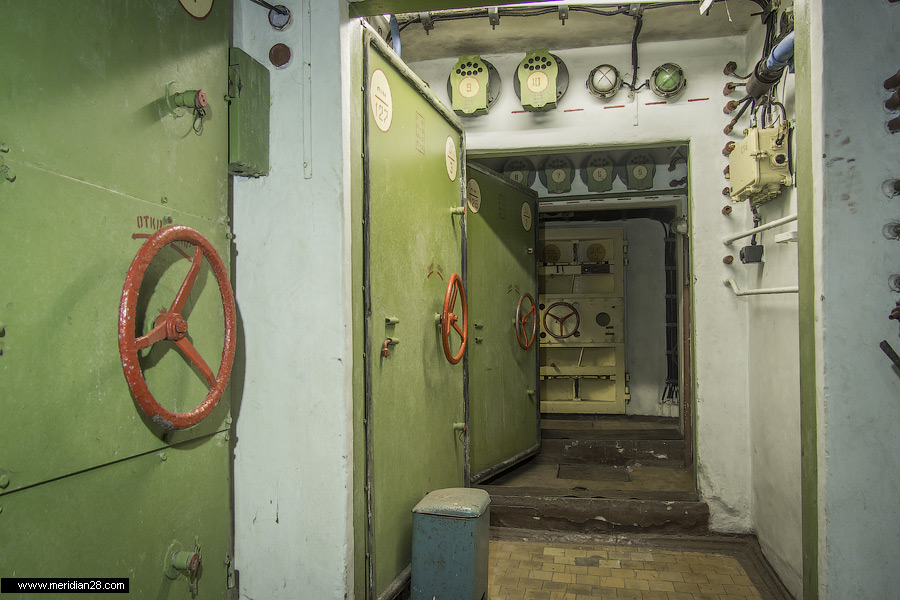

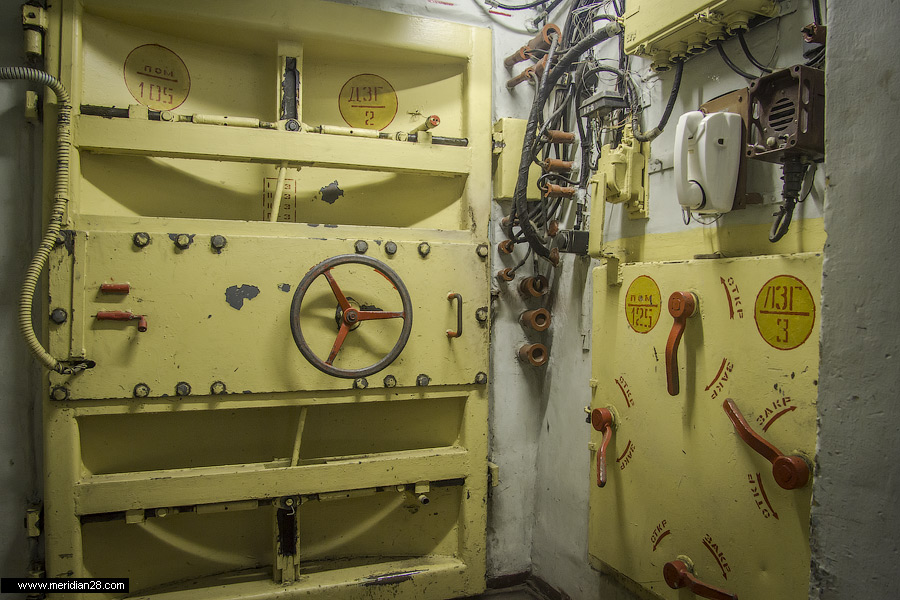

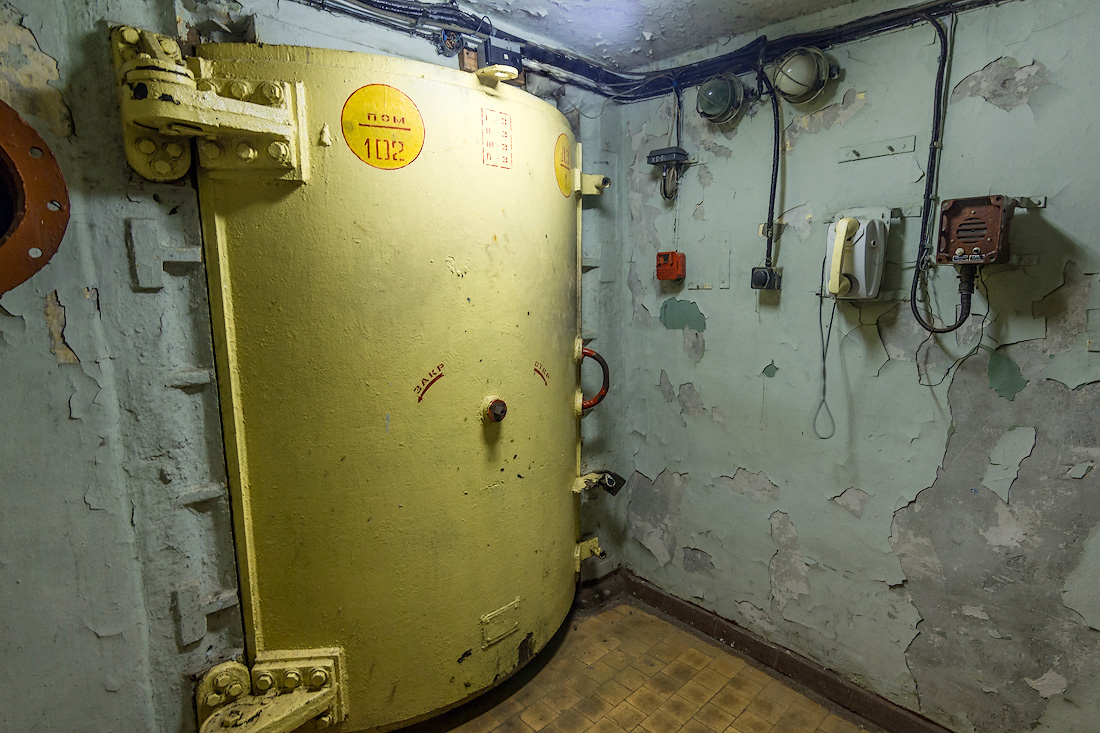

- За основной дверью расположена вторая, чуть меньшая по размерам дверь ДЗГ — защитно-герметическая.jpg (357.67 КБ) 21850 просмотров
-

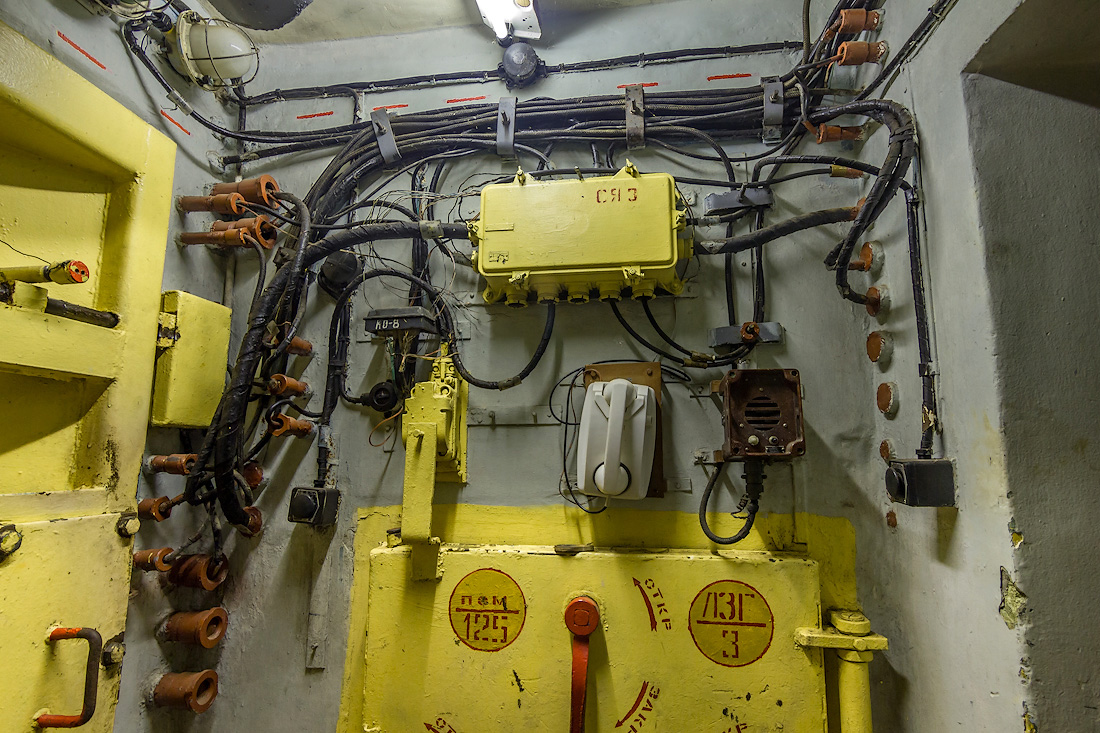

- За второй дверью был и третий телефон. Тут же пожарный гидрант и пульт, отвечавший за работу гермоклапанов.jpg (429.21 КБ) 21850 просмотров
-
- Емкости для хранения «неприкосновенного запаса» дизельного топлива и масла.jpg (190.72 КБ) 21850 просмотров
-
- Для того, чтобы все часы объекта показывали одно и то же время, была предусмотрена часовая станция.jpg (489.59 КБ) 21850 просмотров
-
- Для первичной очистки поступающего с поверхности воздуха был предусмотрен циклонный фильтр.jpg (392.29 КБ) 21850 просмотров
-
- Для охлаждения воды были предусмотрены холодильные установки, работавшие на фреоне. Для воды и фреона предусмотрено по две ёмкости.jpg (420.47 КБ) 21850 просмотров
-
- Для диагностики оборудования были предусмотрены специальные устройства, ради удобства перемещения поставленные на колёсики.jpg (458.52 КБ) 21850 просмотров
-
- Диспетчерская.jpg (451.66 КБ) 21850 просмотров
-

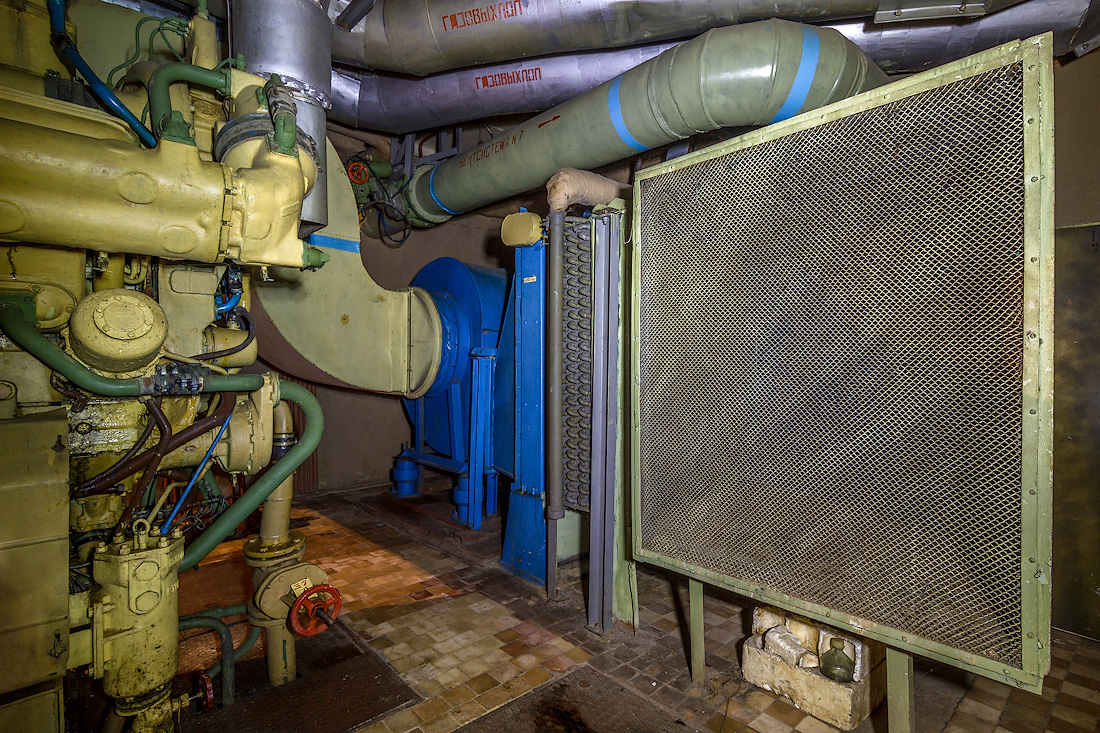

- Дизели обеспечивали автономное электропитание объекта.jpg (242.87 КБ) 21850 просмотров
-
- Двигаемся в глубь бункера.jpg (164.84 КБ) 21850 просмотров
-

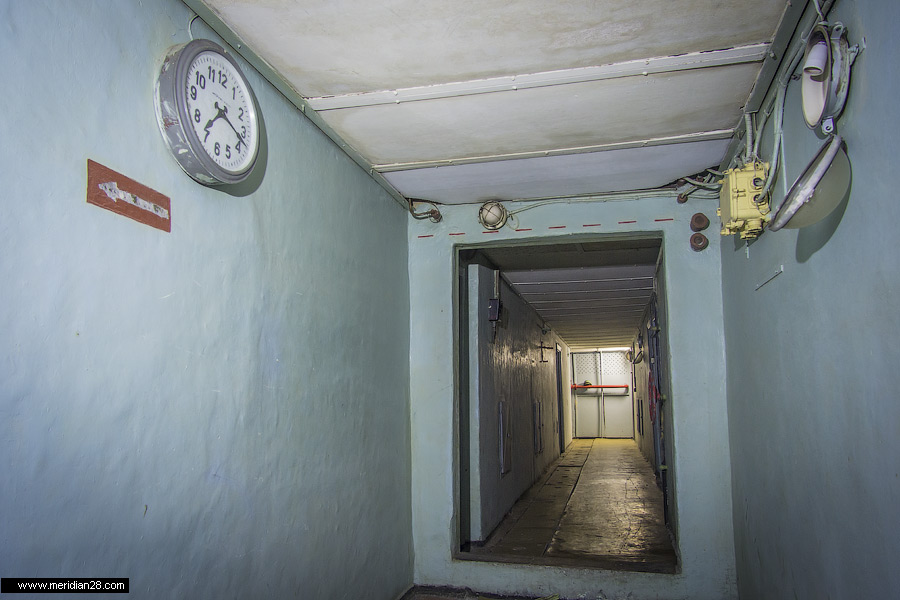

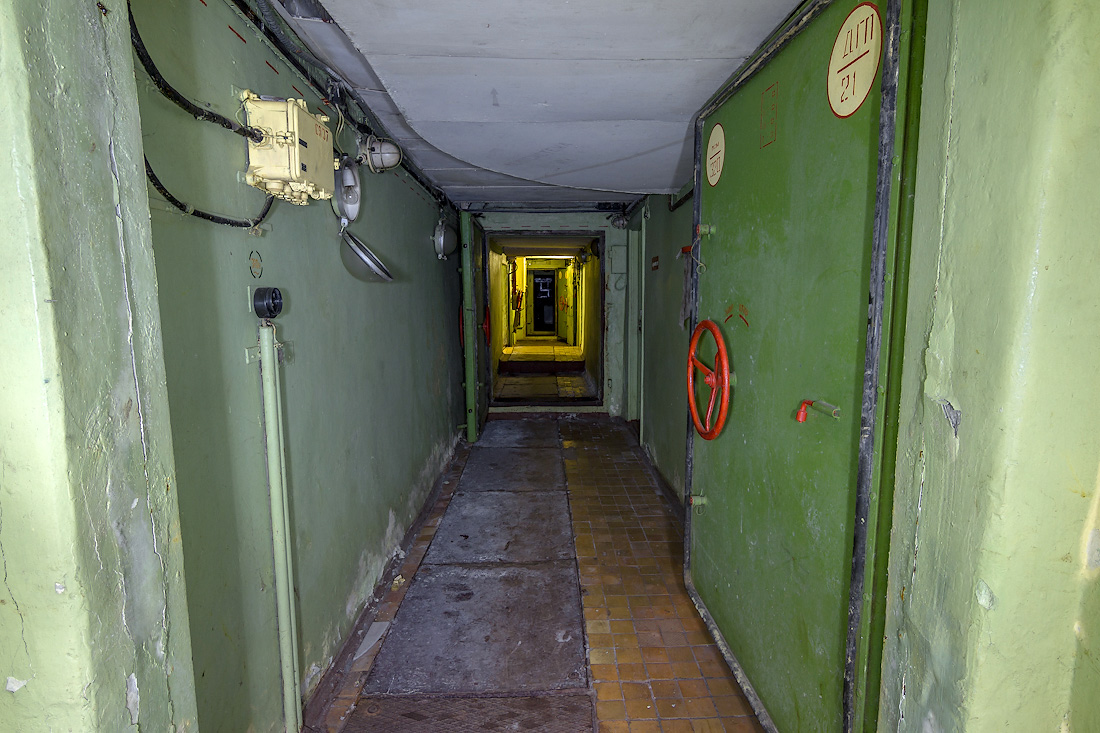

- Дальше тянутся длинные коридоры со множеством переборок.jpg (320.23 КБ) 21850 просмотров
-

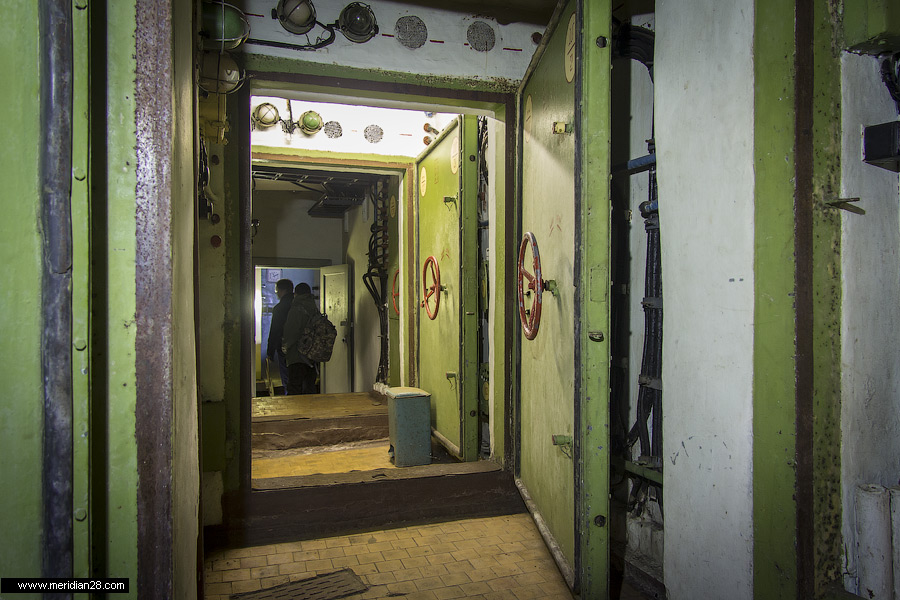

- Дальше располагалась система шлюзовых камер.jpg (334.97 КБ) 21850 просмотров
-

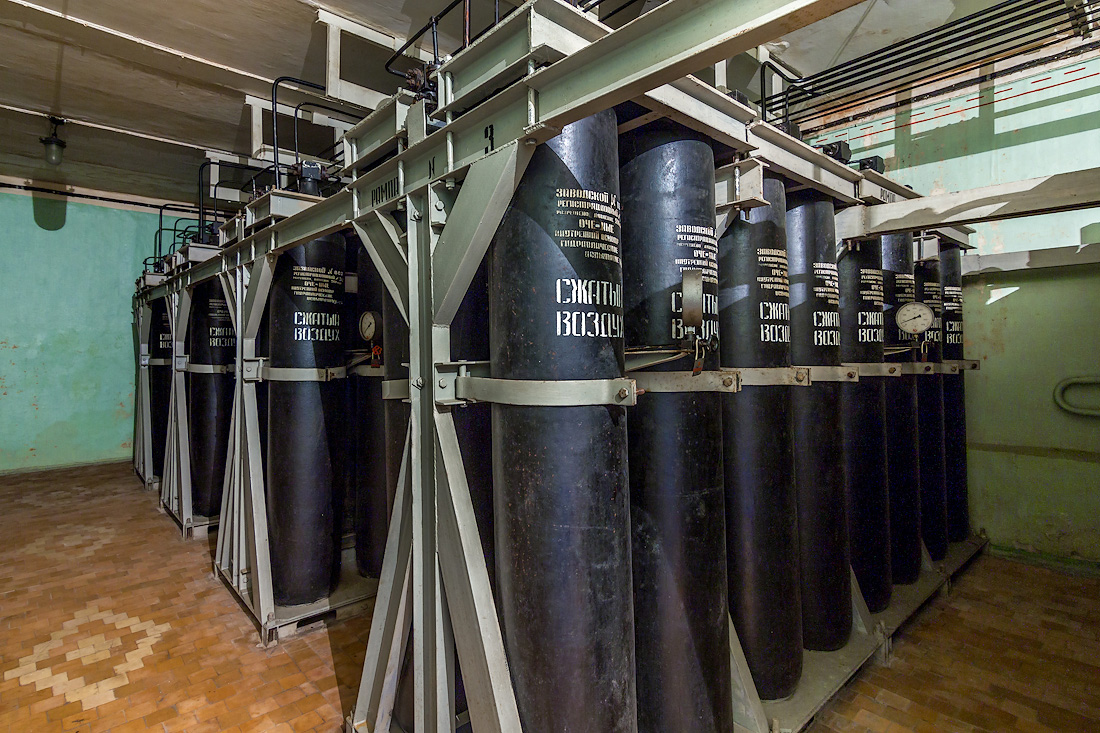

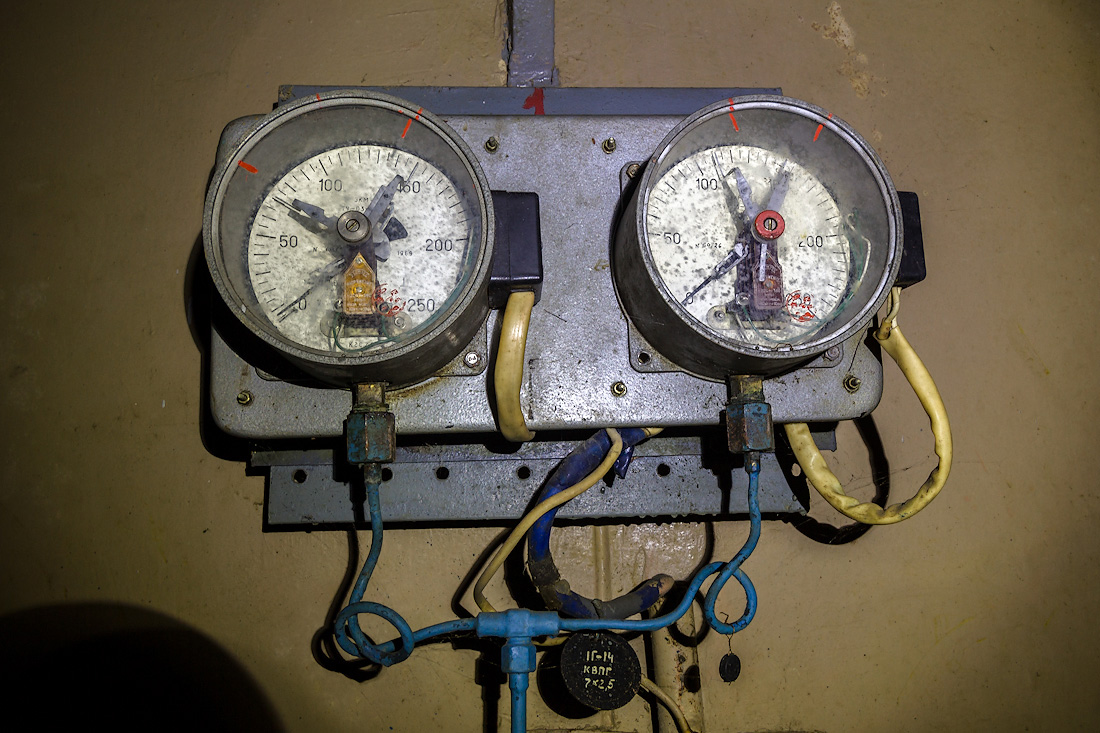

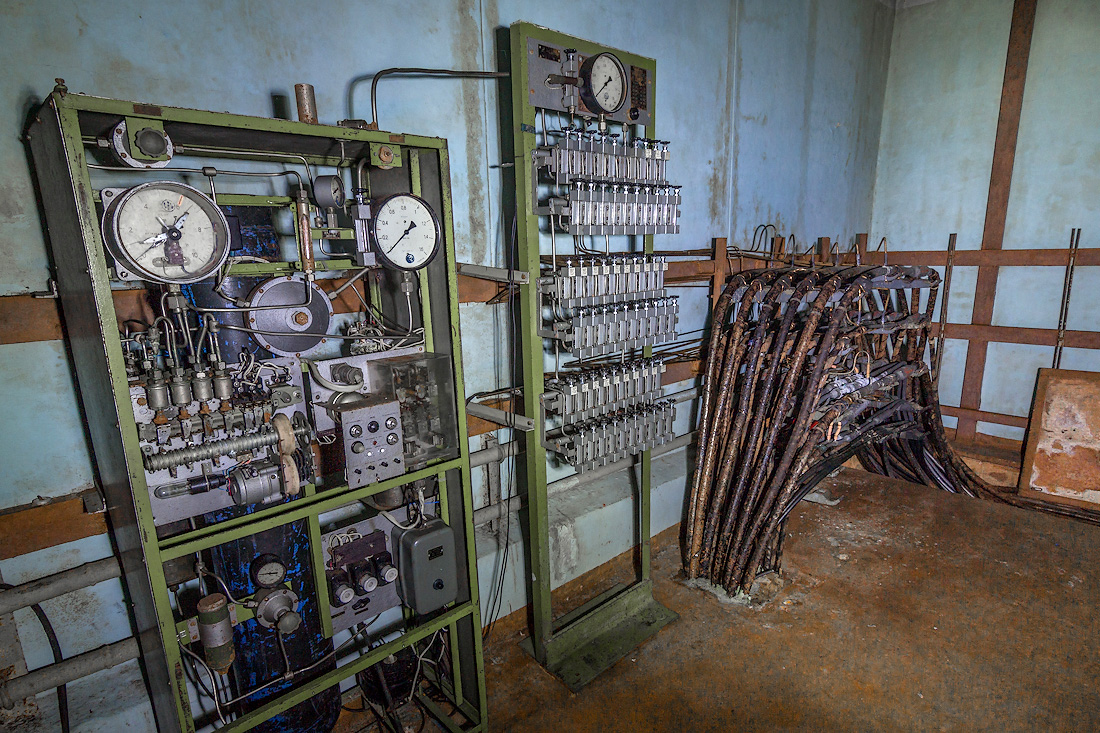

- Давление в баллонах контролировалось манометрами.jpg (327.16 КБ) 21850 просмотров
-
- Градирня.jpg (256.01 КБ) 21850 просмотров
-

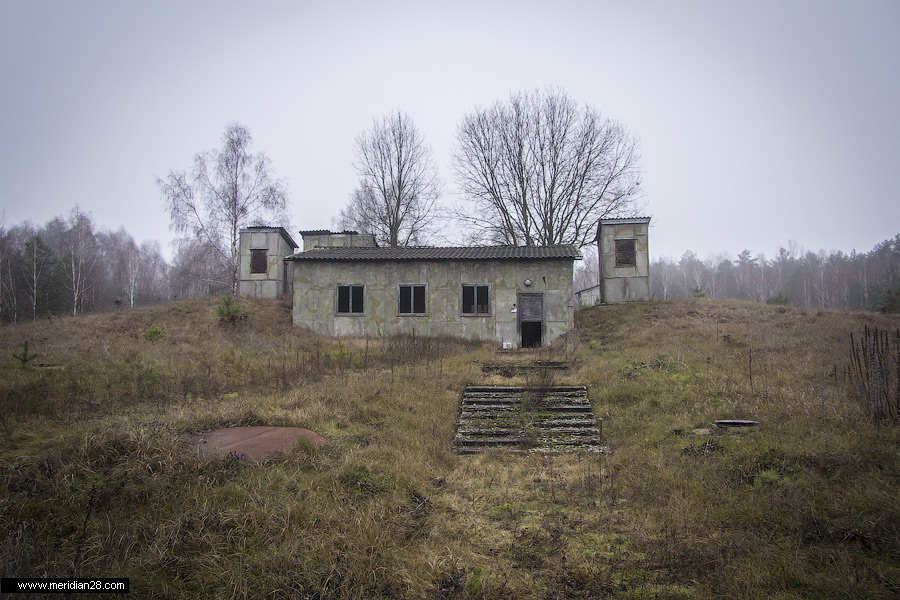

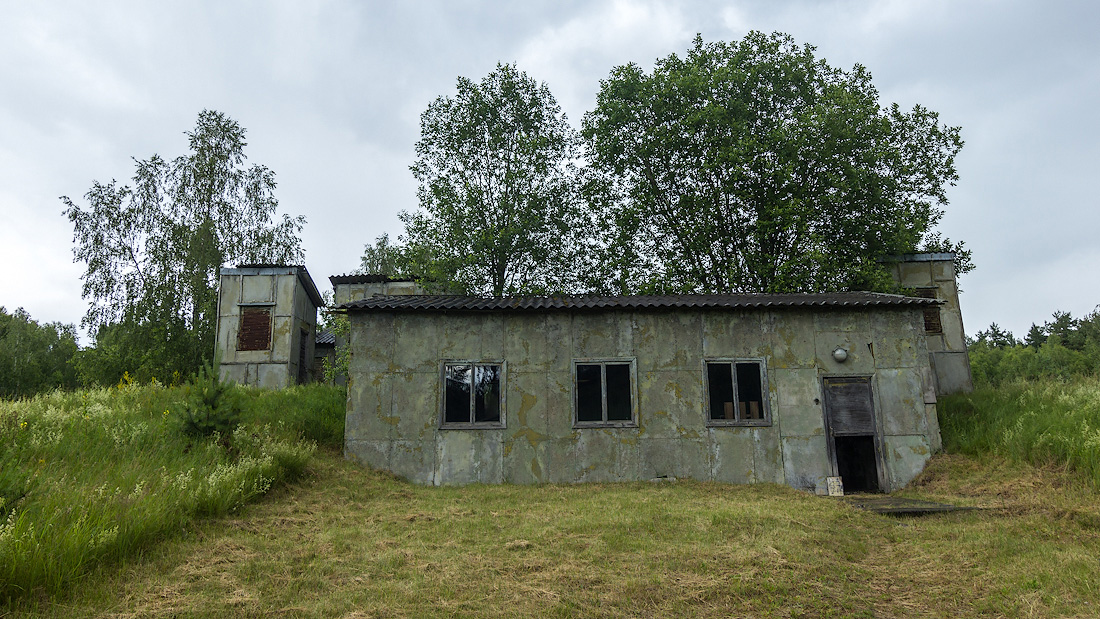

- Главный вход в бункер накрыт сверху небольшим фанерным домиком, раскрашенным в маскировочный камуфляж.jpg (427.42 КБ) 21850 просмотров
-

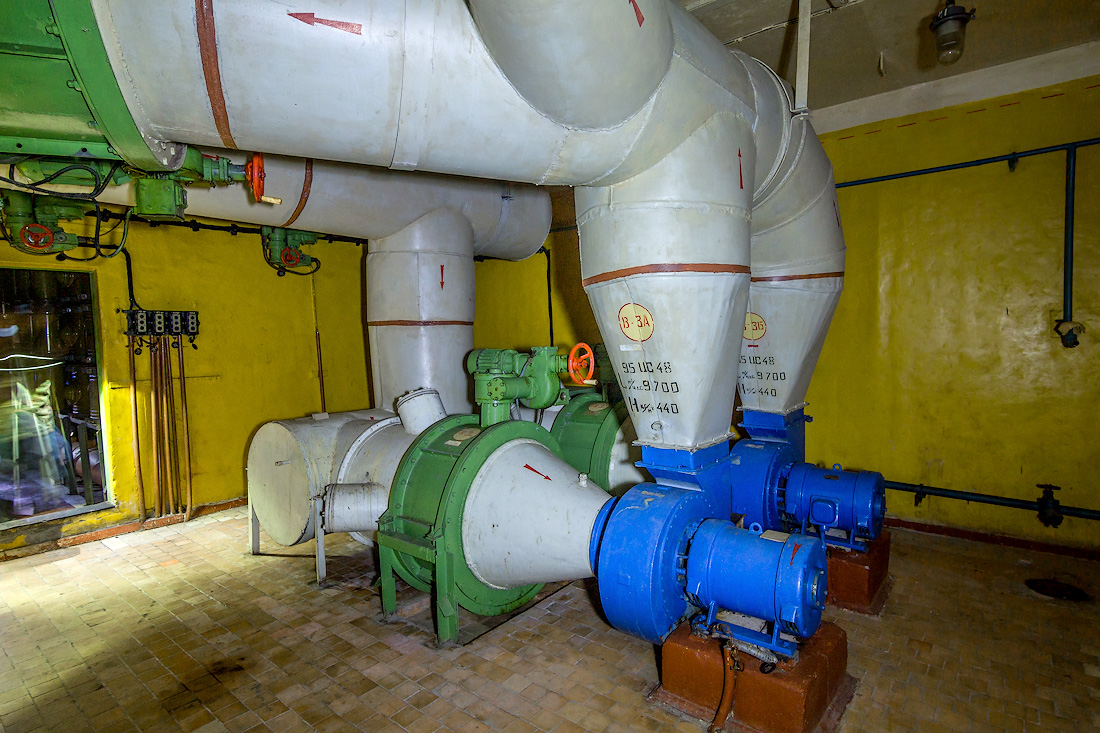

- Всего на объекте существовало 16 систем вентиляции.jpg (423.03 КБ) 21850 просмотров
-

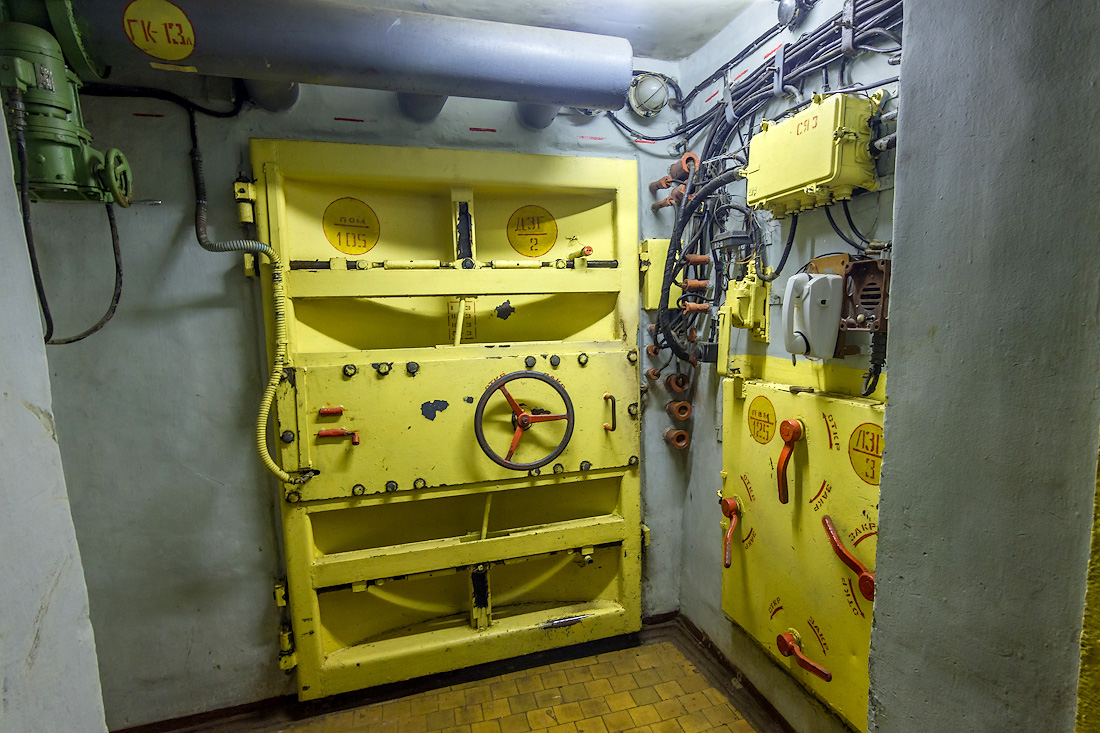

- Все помещения на техническом этаже были оборудованы гермодверями.jpg (369.26 КБ) 21850 просмотров
-
- Вокруг каждого бункера находилось антенное поле. Связь с антеннами и ближайшими объектами осуществлялась через кабельные линии.jpg (499.84 КБ) 21850 просмотров
-
- Воздух, используемый для охлаждения оборудования, пропускали через струйный водяной поток в кондиционере холодильных машин (КД-20).jpg (402.69 КБ) 21850 просмотров
-

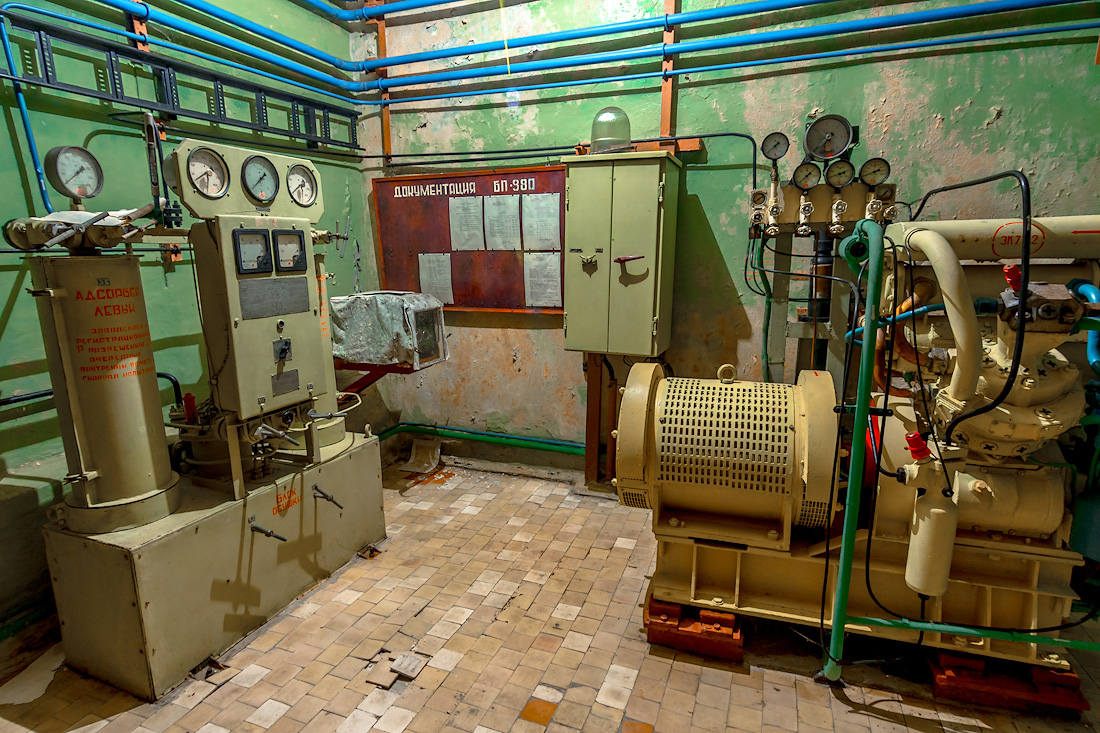

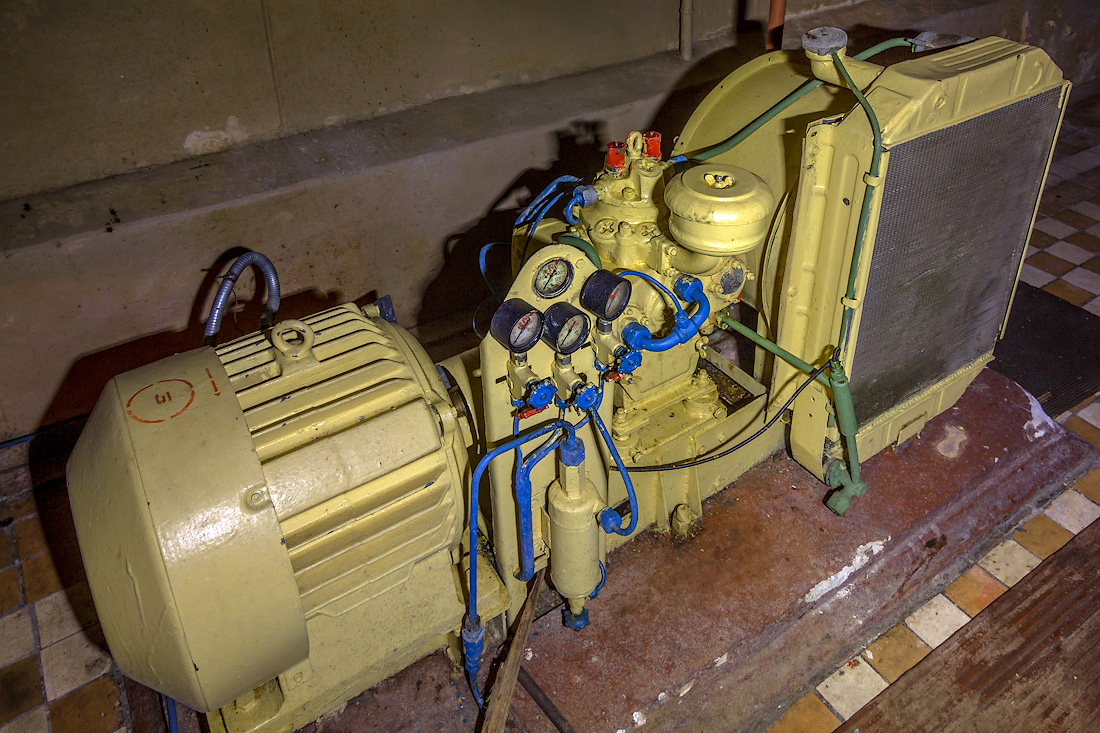

- Воздух в них накачивался этим электрокомпрессором.jpg (413.49 КБ) 21850 просмотров
-
- Воздух в каждой из систем было необходимо очищать, охлаждать, осушать или увлажнять.jpg (386.54 КБ) 21850 просмотров
-

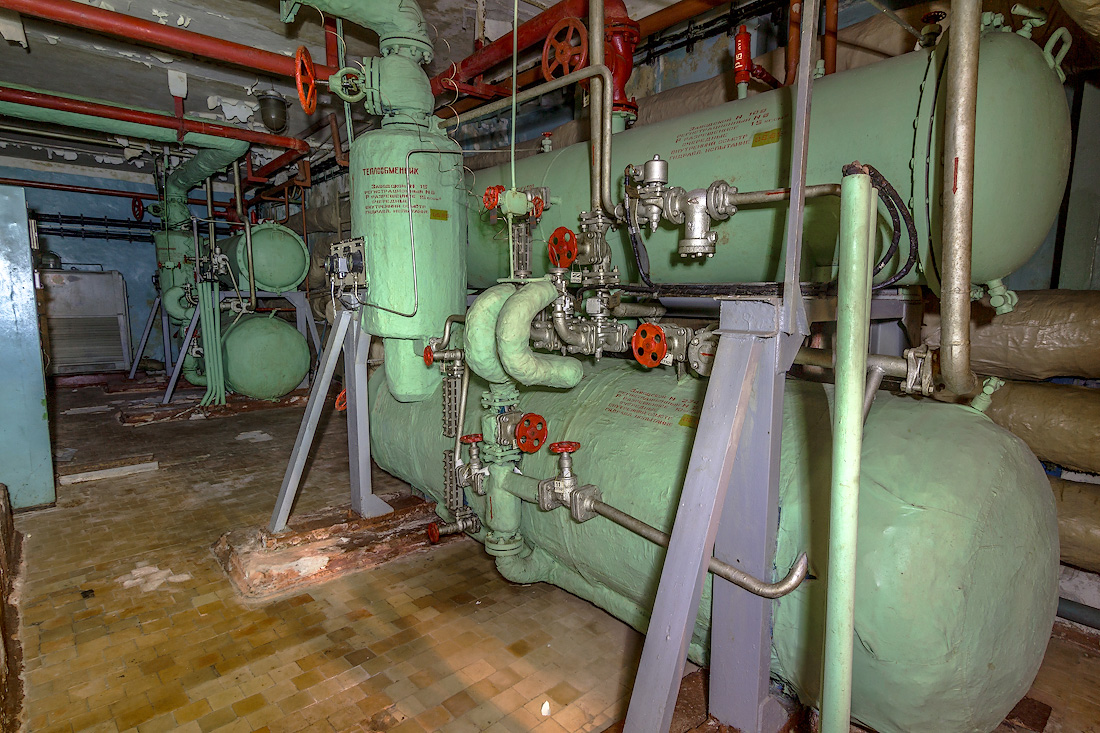

- Вода и фреон прокачивались через теплообменники.jpg (383.45 КБ) 21850 просмотров
-
- Во внешних стенах устроены шкафы, где хранились запчасти.jpg (326.66 КБ) 21850 просмотров
-

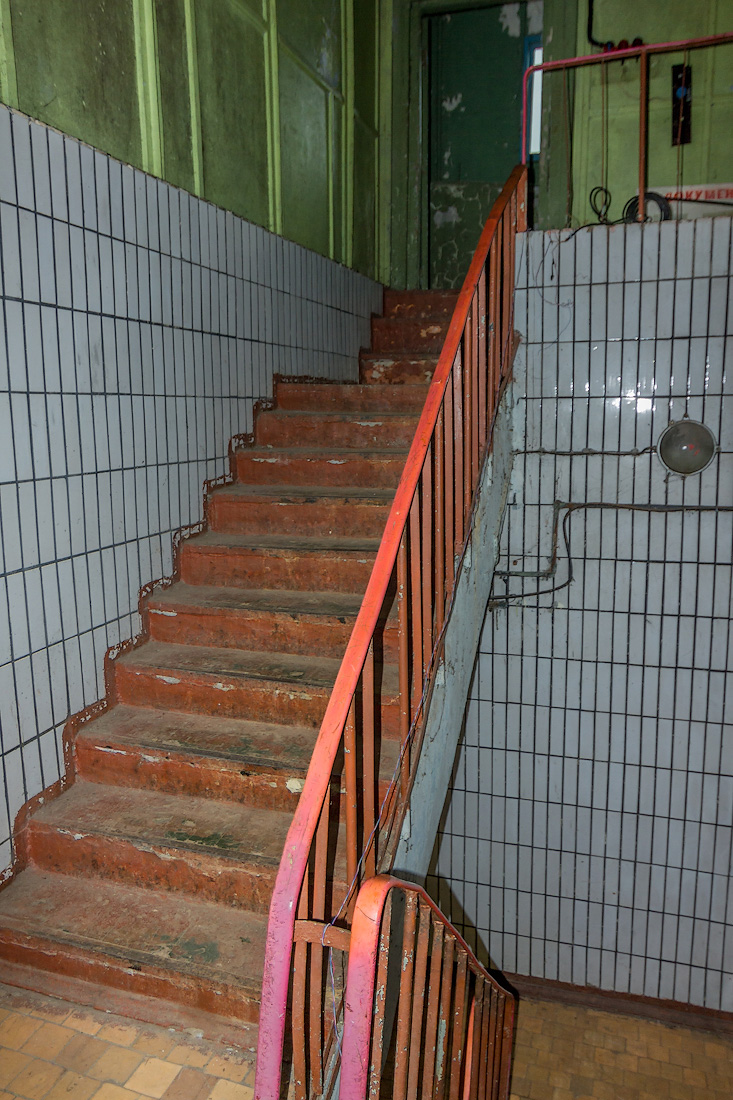

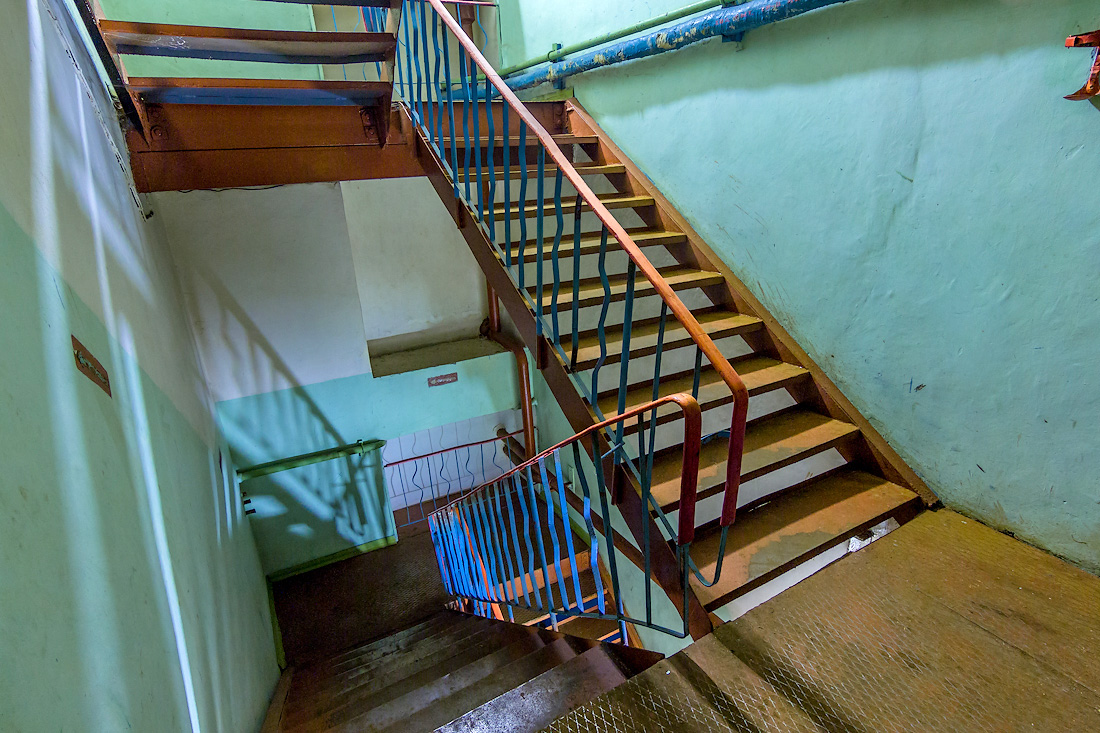

- Внутри домика скрывается бетонная лестница.jpg (373.86 КБ) 21850 просмотров
-

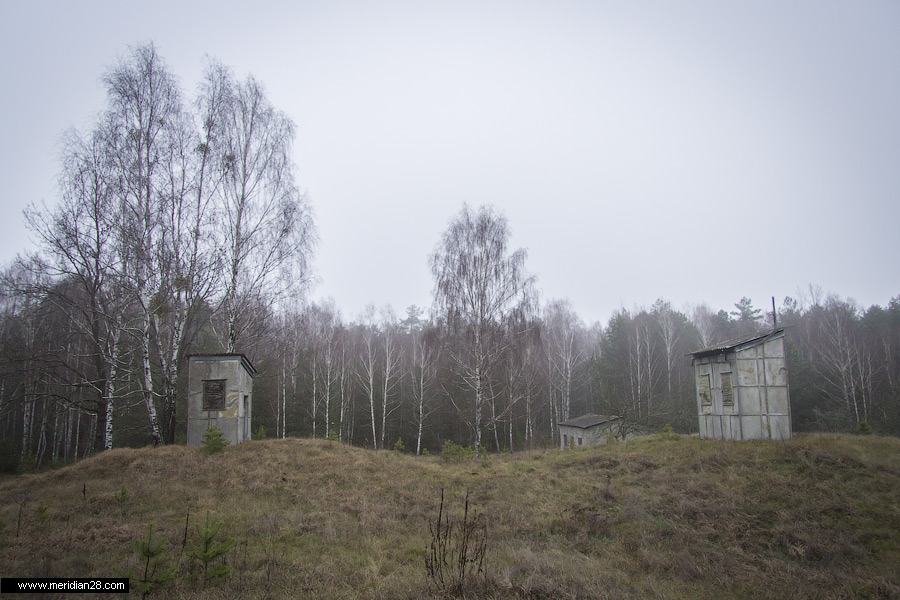

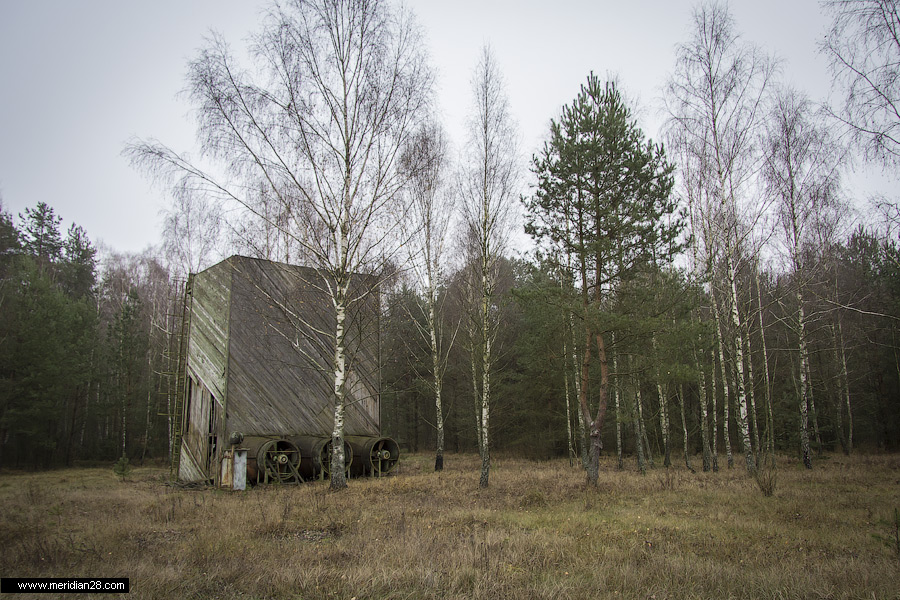

- Вентиляционные киоски.jpg (160.24 КБ) 21850 просмотров
-
- В середине 1980-х годов систему заменили новым электронным оборудованием.jpg (478.45 КБ) 21850 просмотров
-

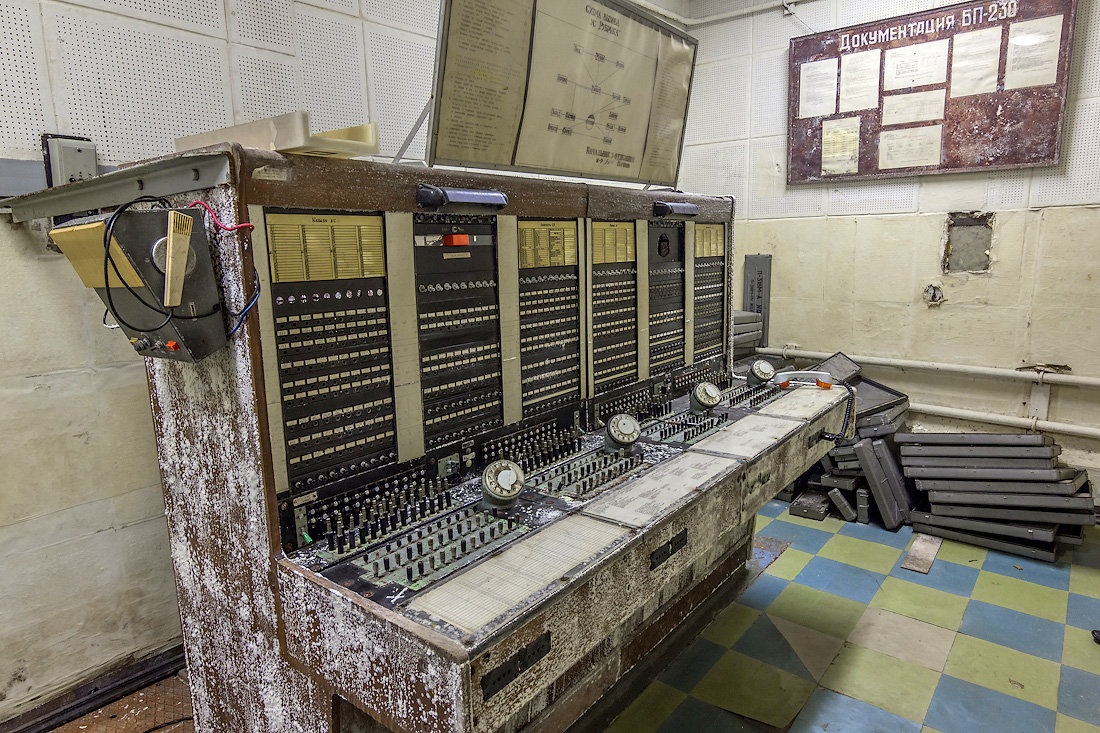

- В помещении со звукоизоляционными стенами расположен коммутатор дальней связи.jpg (487.19 КБ) 21850 просмотров
-

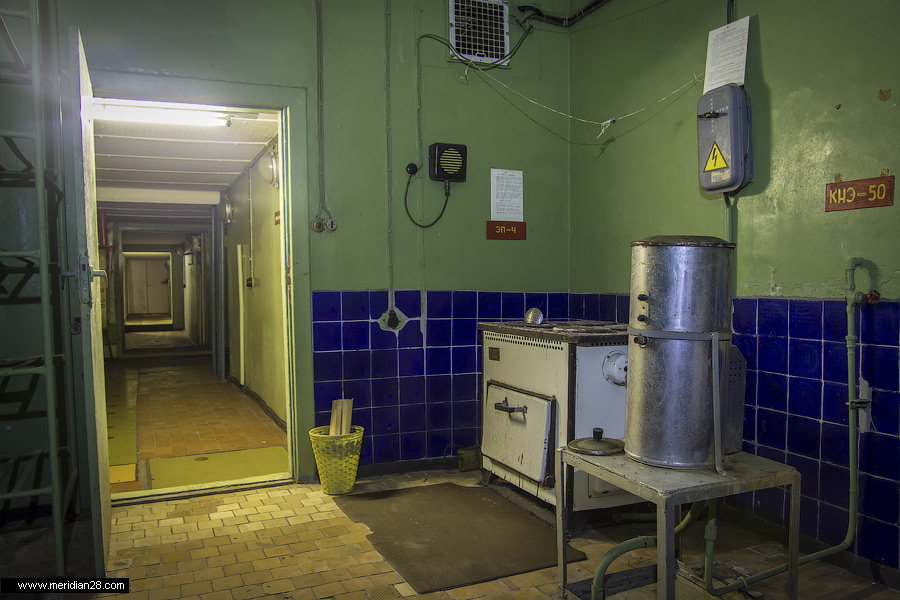

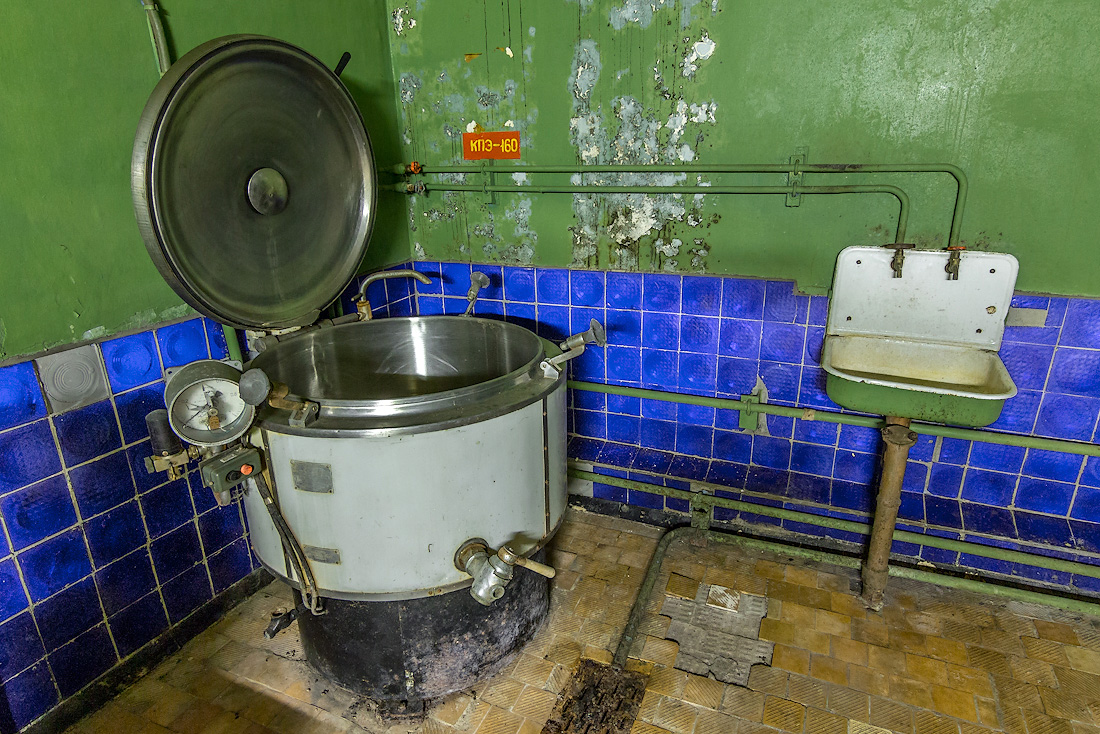

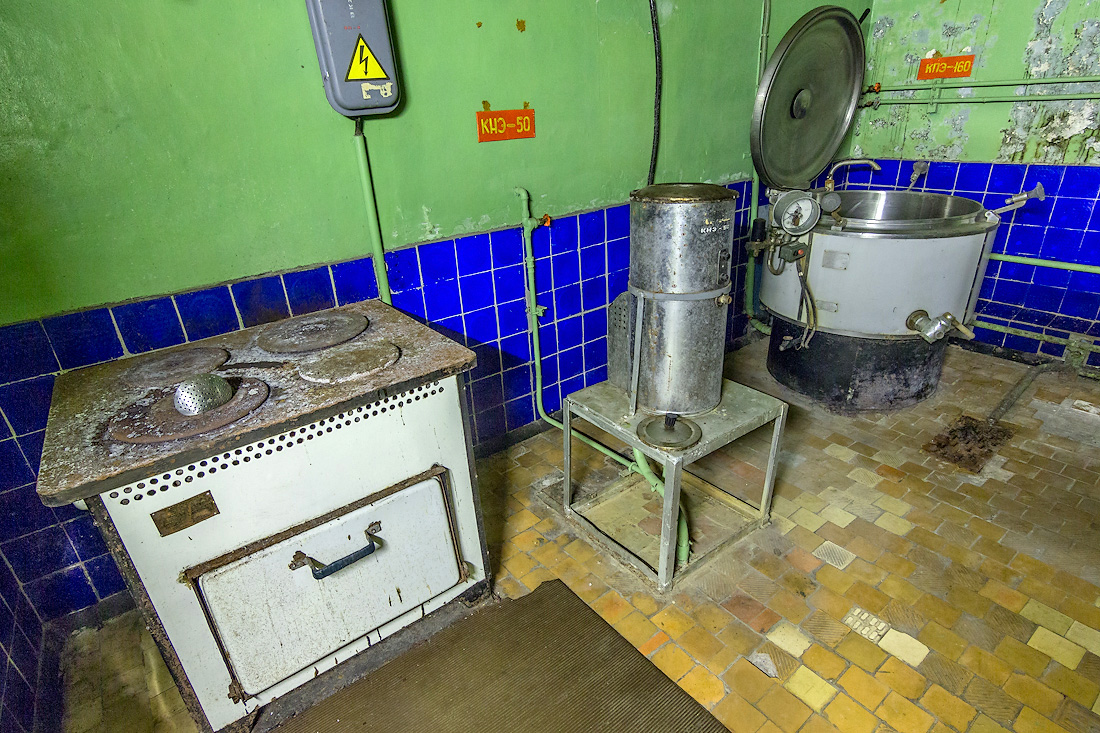

- В период учений еду готовили на этой кухне.jpg (463.66 КБ) 21850 просмотров
-
- В мирное время гарнизон питался в столовой военного городка, дежурным приносили еду в термосах.jpg (463.23 КБ) 21850 просмотров
-

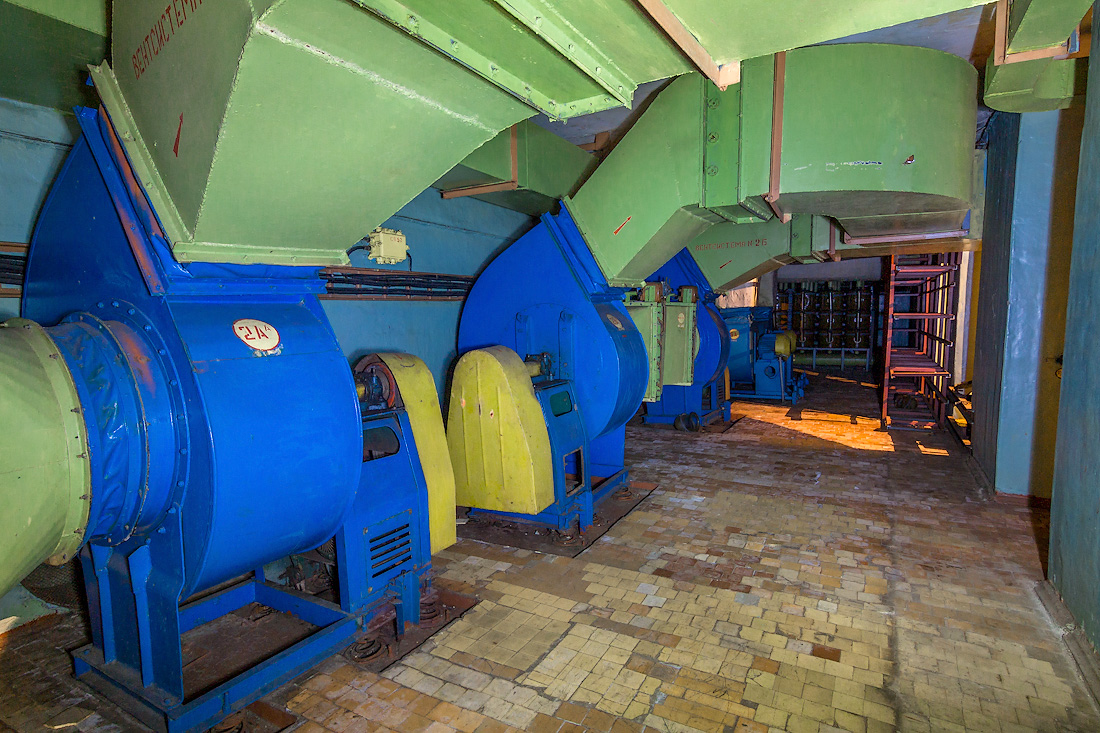

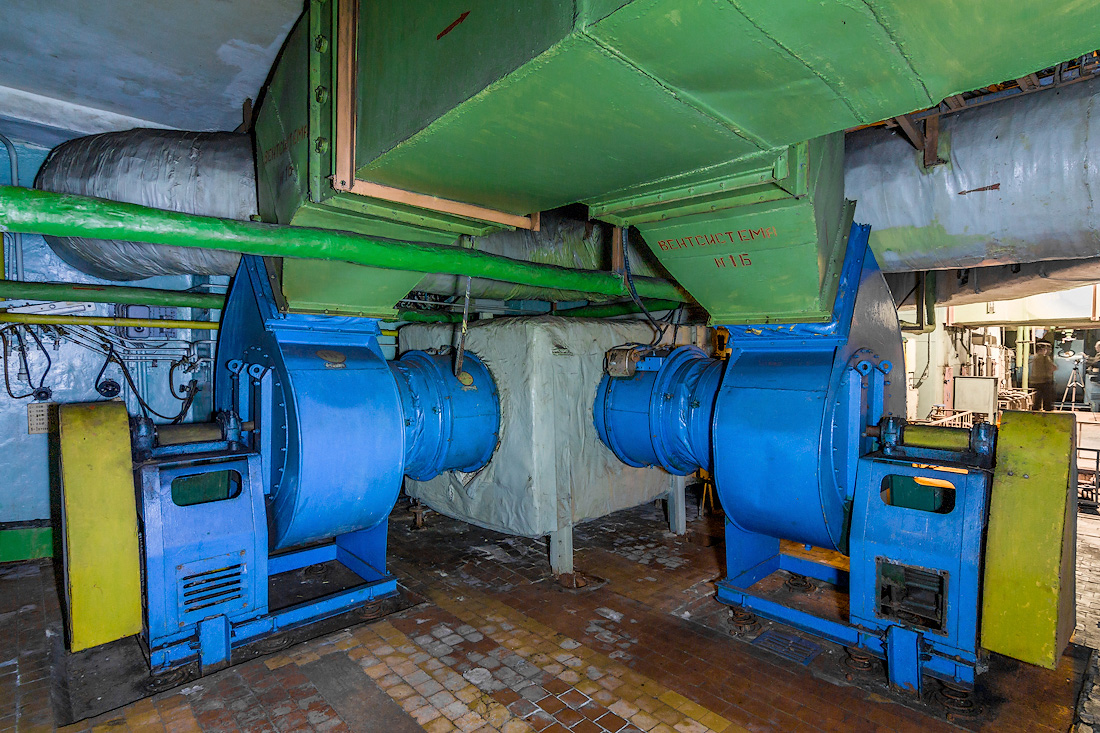

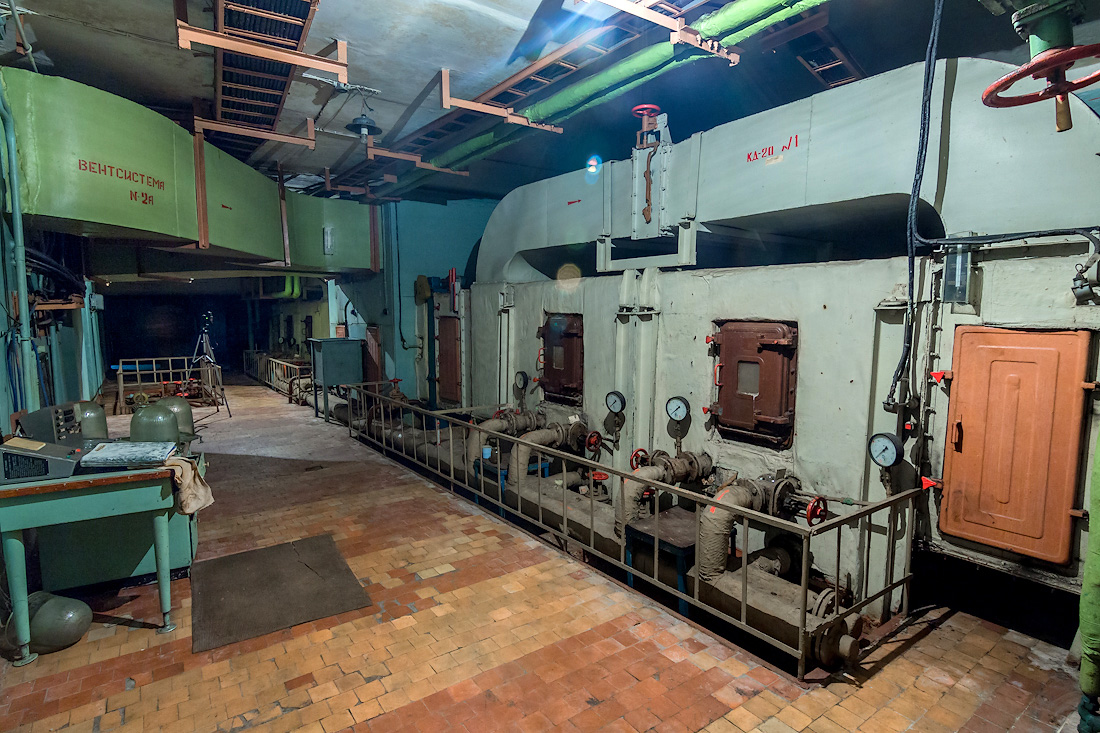

- В машинном зале установлены огромные вытяжные установки.jpg (570.16 КБ) 21850 просмотров
-

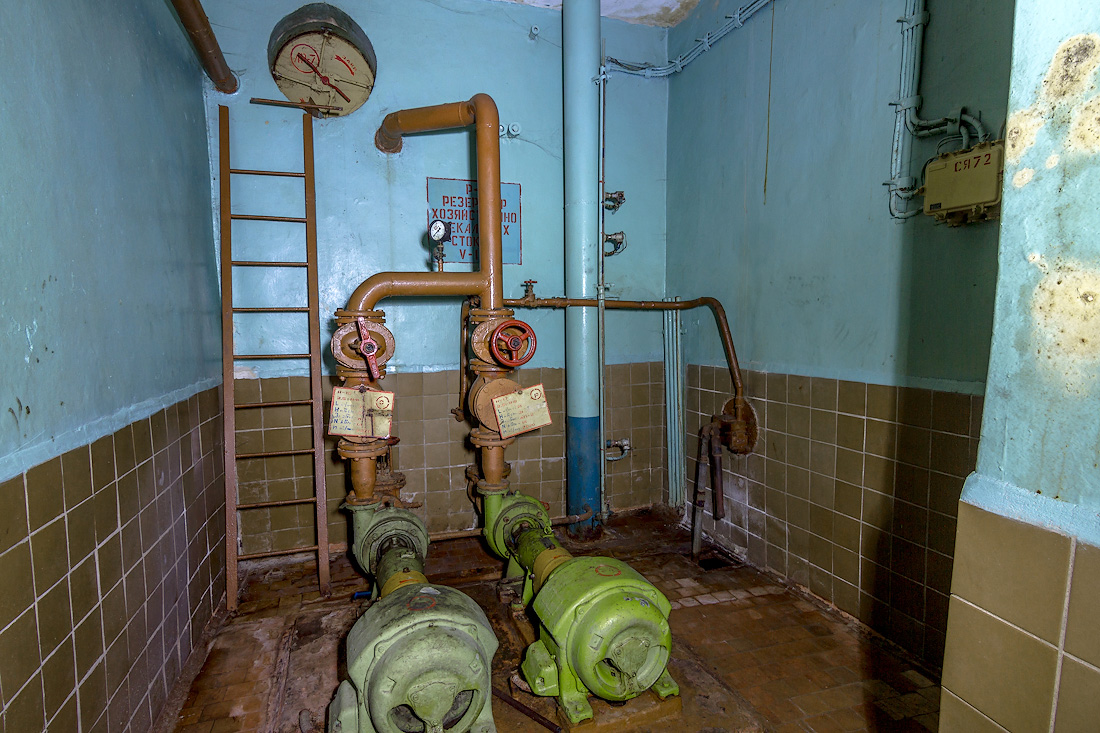

- В малой насосной перекачивались хозяйственные и фекальные стоки.jpg (367.12 КБ) 21850 просмотров
-
- В конце лестницы вход в объект преграждает массивная защитная дверь (ДЗ), способная защитить от ударной волны атомного взрыва. Её масса 3 тонны..jpg (343 КБ) 21850 просмотров
-
- В зависимости от того, в каком режиме находилась часть, диспетчер выбирал режим воздухообеспечения.jpg (421.91 КБ) 21850 просмотров
-
- В зависимости от степени боевой готовности техник выбирал определённый режим функционирования сооружения.jpg (472.66 КБ) 21850 просмотров
-

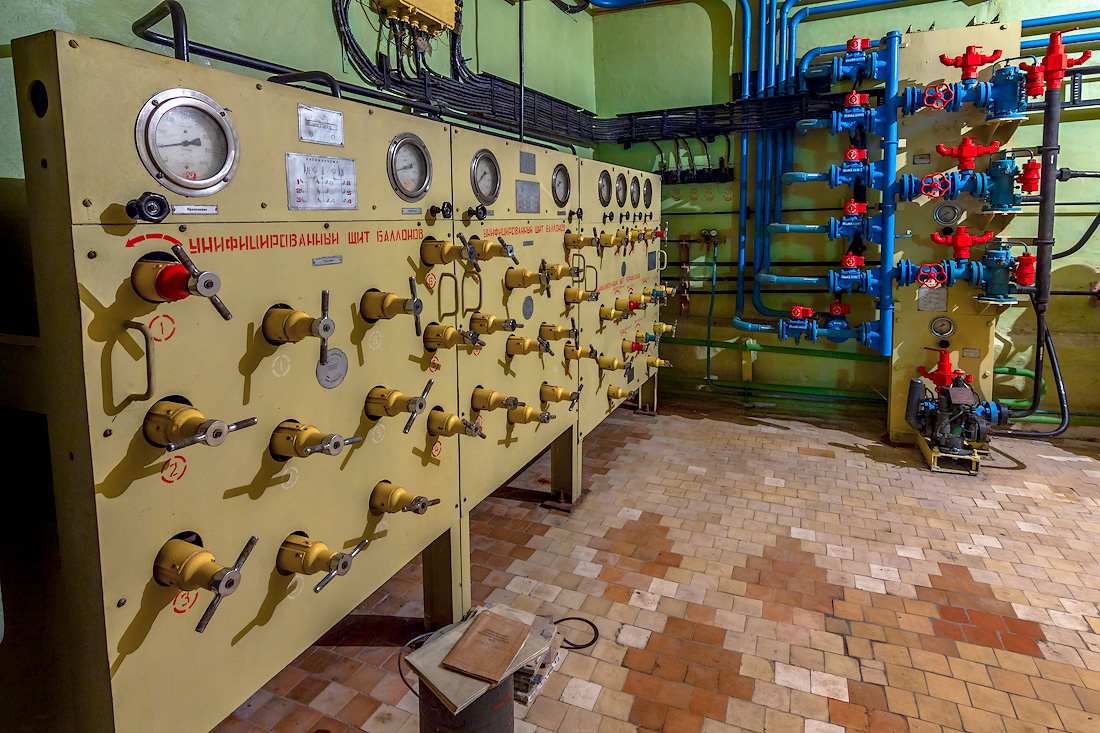

- В баллонах до сих пор поддерживается давление в 50 атмосфер, предохраняющее их от ржавчины.jpg (360.25 КБ) 21850 просмотров
-

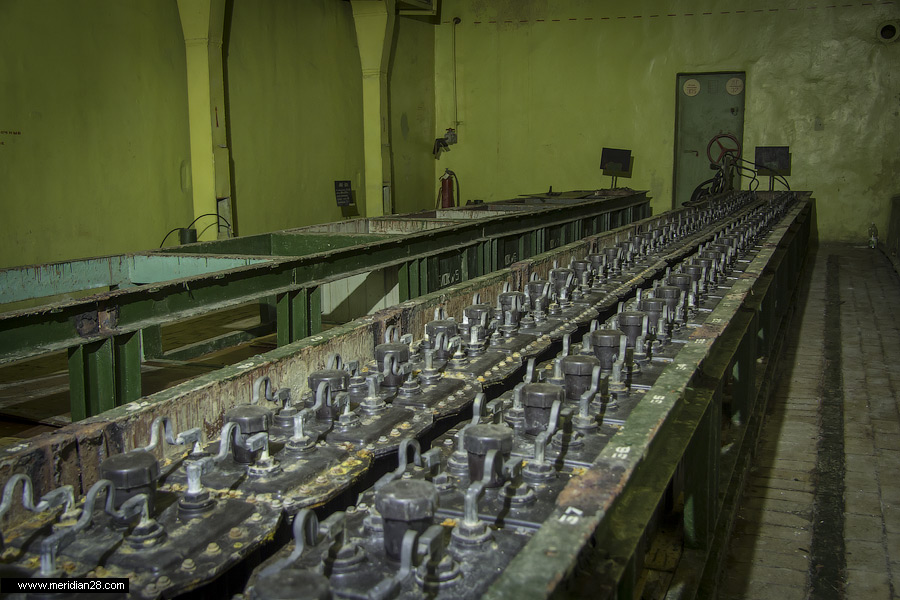

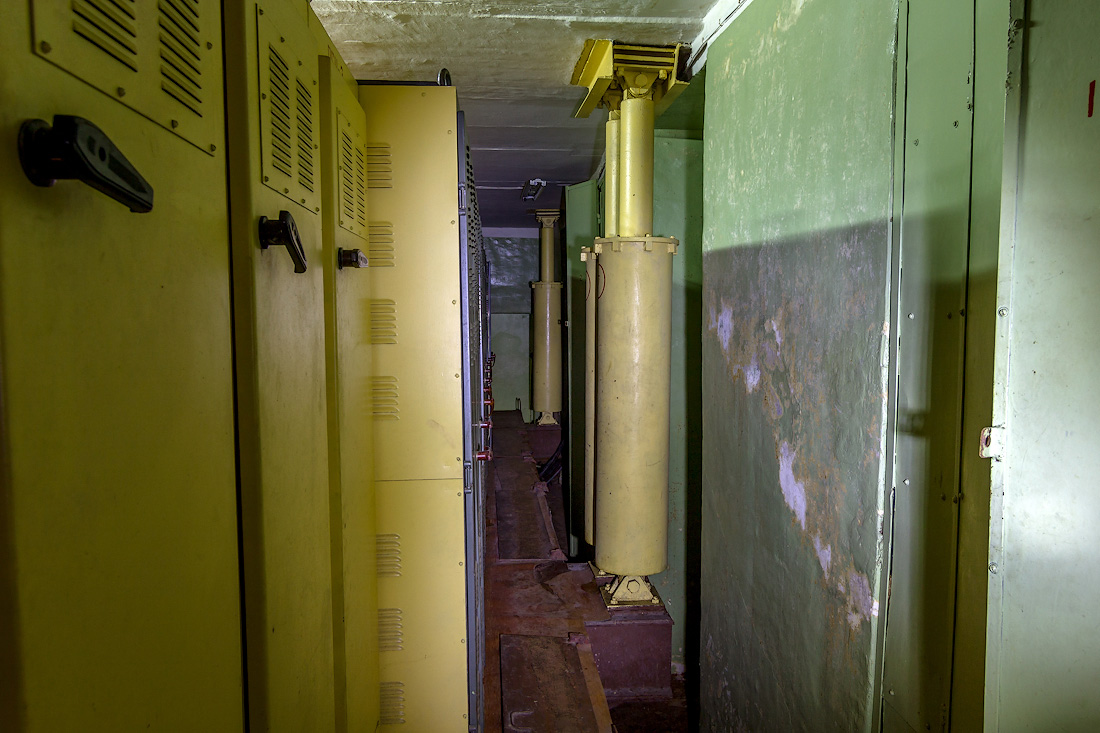

- Аккумуляторы занимали целый обширный зал, ещё одна комната была выделена под дублированные выпрямительные установки (ВУС), обеспечивавшие их зарядку.jpg (392.93 КБ) 21850 просмотров
-

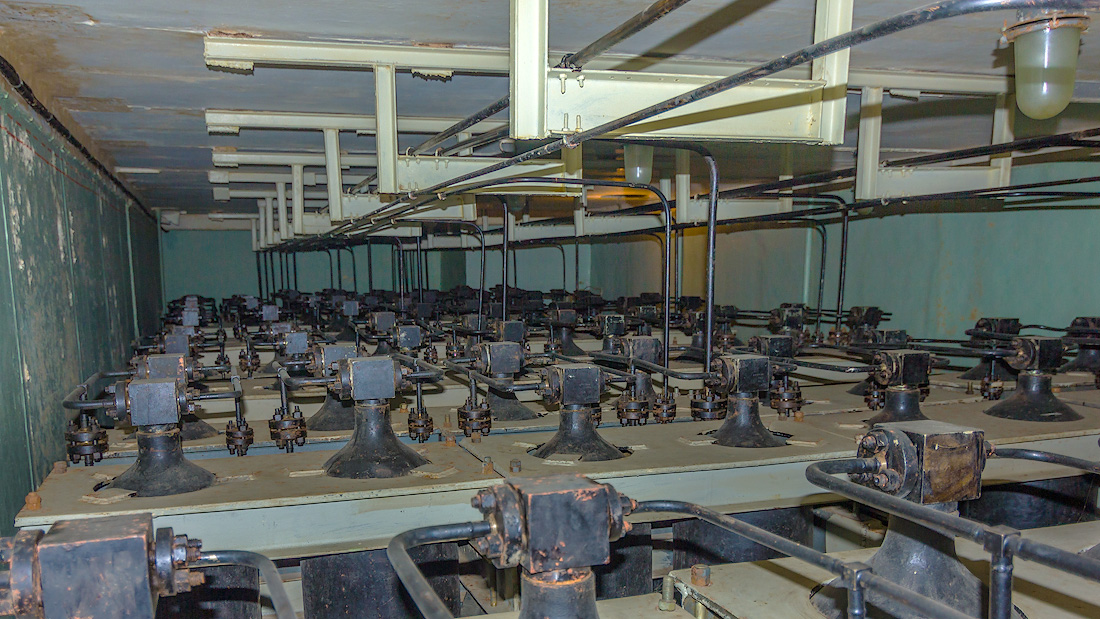

- Аккумуляторный отсек.jpg (179.1 КБ) 21850 просмотров
-
- Аккумуляторная.jpg (419.85 КБ) 21850 просмотров
-

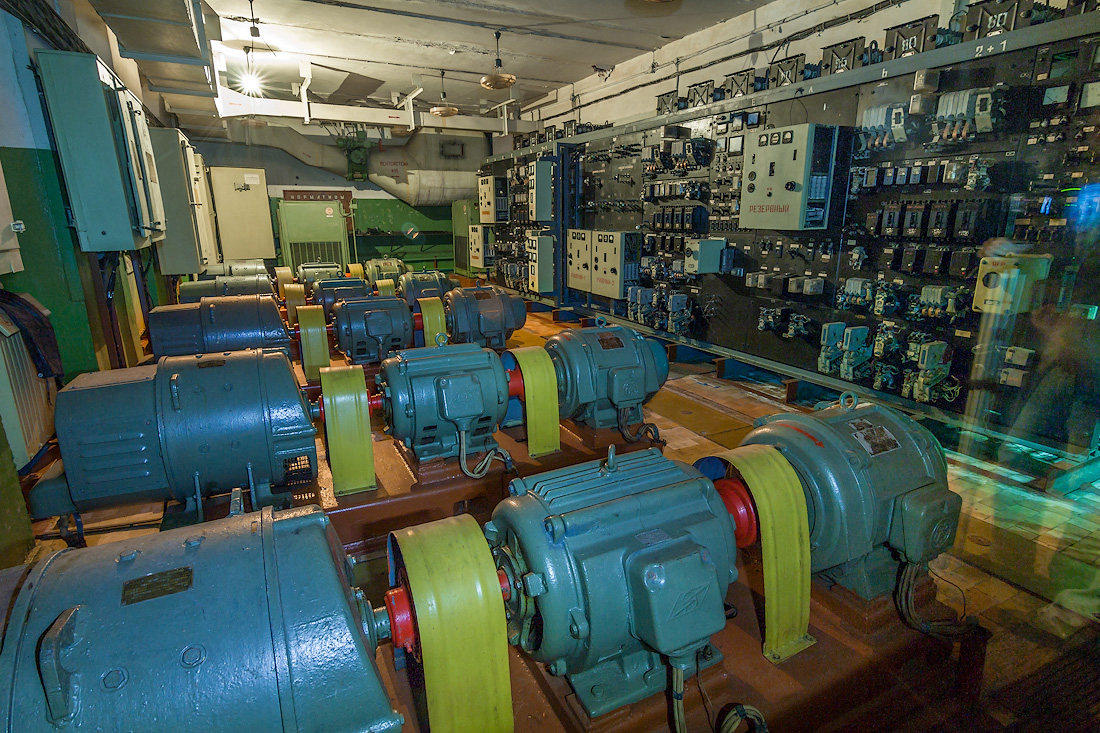

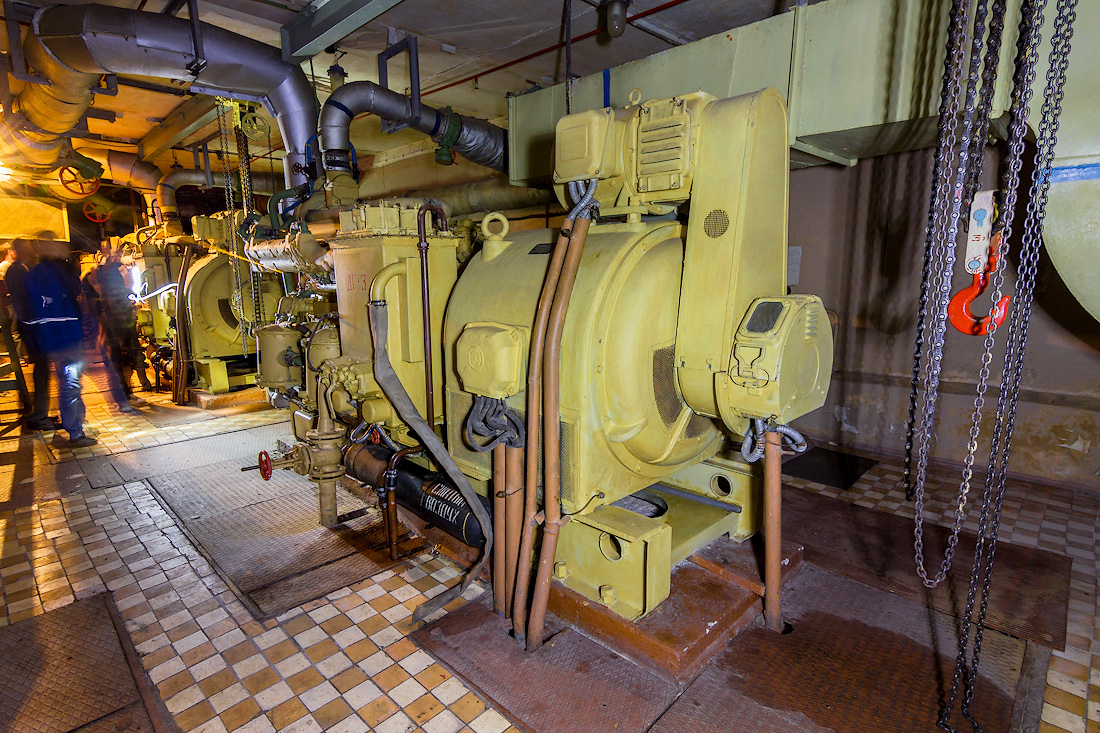

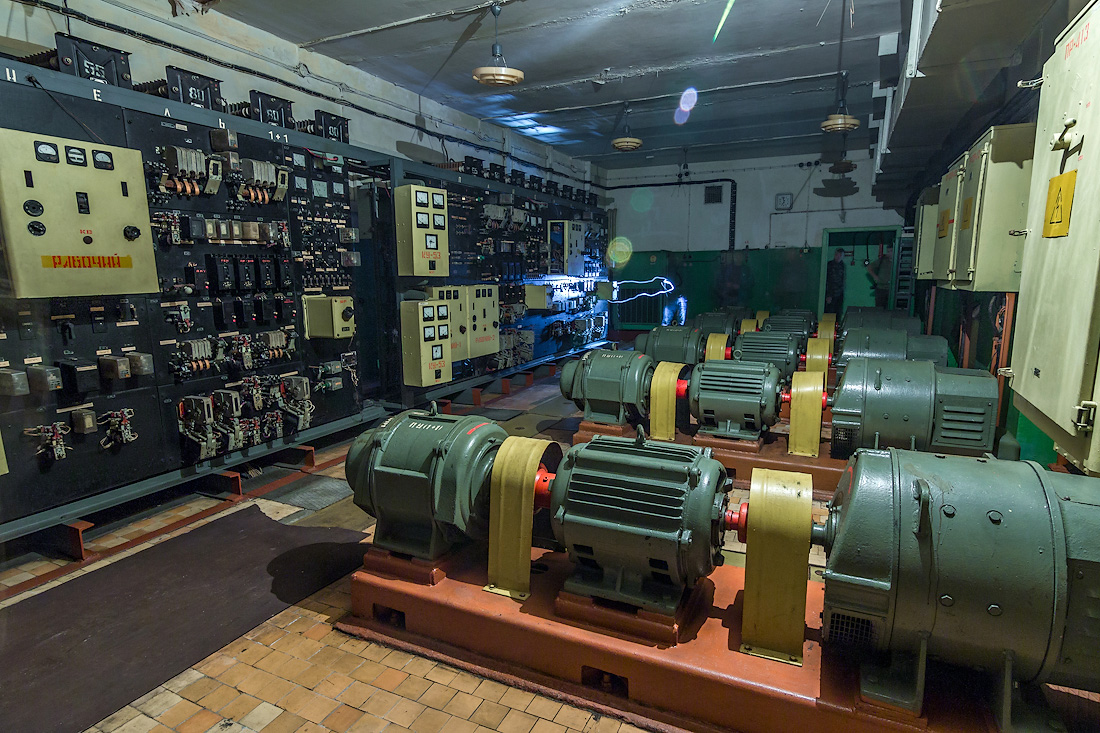

- «Рубрика» оборудована пятью трёхмашинными агрегатами..jpg (423.78 КБ) 21850 просмотров
Во все времена вопросам правительственной и военной связи придавалось первостепенное значение. С наступлением Холодной войны потребовалось решить задачу стабильной передачи информации даже в условиях атомного конфликта. Для этого в СССР была создана система укреплённых подземных центров связи. Они обеспечивали передачу приказов верховного командования западной группировке войск, расположенной в том числе и в странах Варшавского договора.
Раньше это была одна воинская часть, включавшая два узла связи: приёмный и передающий. Передатчики располагались в лесу около деревни Дворцы Каменецкого района, а пункт управления — в посёлке Приозёрный. Между ними — 14 км. Каждый узел представлял собой трёхэтажное подземное сооружение с автономными системами жизнеобеспечения, окружённое двойным периметром с системой сигнализации «Радиан», через которую не мог пробежать даже заяц.
В 1991 году оба объекта планировали модернизировать, как аналогичные бункеры в Польше и Германии. Даже завезли в Каменец часть оборудования, но после Беловежских соглашений всё остановилось, оборудование исчезло. Вскоре военные покинули объект, забрав в Россию секретные приборы и документацию. Приёмная часть была приспособлена под запасной штаб гражданской обороны. Прилегающий к бункеру военный городок, где во время войны должен был располагаться штаб армий стран Варшавского договора, в 1999 году был перестроен в республиканский санаторий «Белая вежа». В 2001 году штаб ГО покинул стены объекта, бункер перешёл на баланс МЧС. С тех пор он, в законсервированном состоянии, находится под круглосуточной охраной. Государство выделяет деньги только на электричество, а так же на зарплату коменданта объекта, 4 сменных сторожей и дежурного электрика.
Благодаря усилиям небезразличных людей, некоторые из которых несли здесь службу, как комендант А.А. Шоричев, уникальный объект удалось спасти от мародёров.
Раньше это была одна воинская часть, включавшая два узла связи: приёмный и передающий. Передатчики располагались в лесу около деревни Дворцы Каменецкого района, а пункт управления — в посёлке Приозёрный. Между ними — 14 км. Каждый узел представлял собой трёхэтажное подземное сооружение с автономными системами жизнеобеспечения, окружённое двойным периметром с системой сигнализации «Радиан», через которую не мог пробежать даже заяц.
В 1991 году оба объекта планировали модернизировать, как аналогичные бункеры в Польше и Германии. Даже завезли в Каменец часть оборудования, но после Беловежских соглашений всё остановилось, оборудование исчезло. Вскоре военные покинули объект, забрав в Россию секретные приборы и документацию. Приёмная часть была приспособлена под запасной штаб гражданской обороны. Прилегающий к бункеру военный городок, где во время войны должен был располагаться штаб армий стран Варшавского договора, в 1999 году был перестроен в республиканский санаторий «Белая вежа». В 2001 году штаб ГО покинул стены объекта, бункер перешёл на баланс МЧС. С тех пор он, в законсервированном состоянии, находится под круглосуточной охраной. Государство выделяет деньги только на электричество, а так же на зарплату коменданта объекта, 4 сменных сторожей и дежурного электрика.
Благодаря усилиям небезразличных людей, некоторые из которых несли здесь службу, как комендант А.А. Шоричев, уникальный объект удалось спасти от мародёров.
- Вложения
-
- Шкафы управления дизель генераторами.jpg (347.54 КБ) 21849 просмотров
-

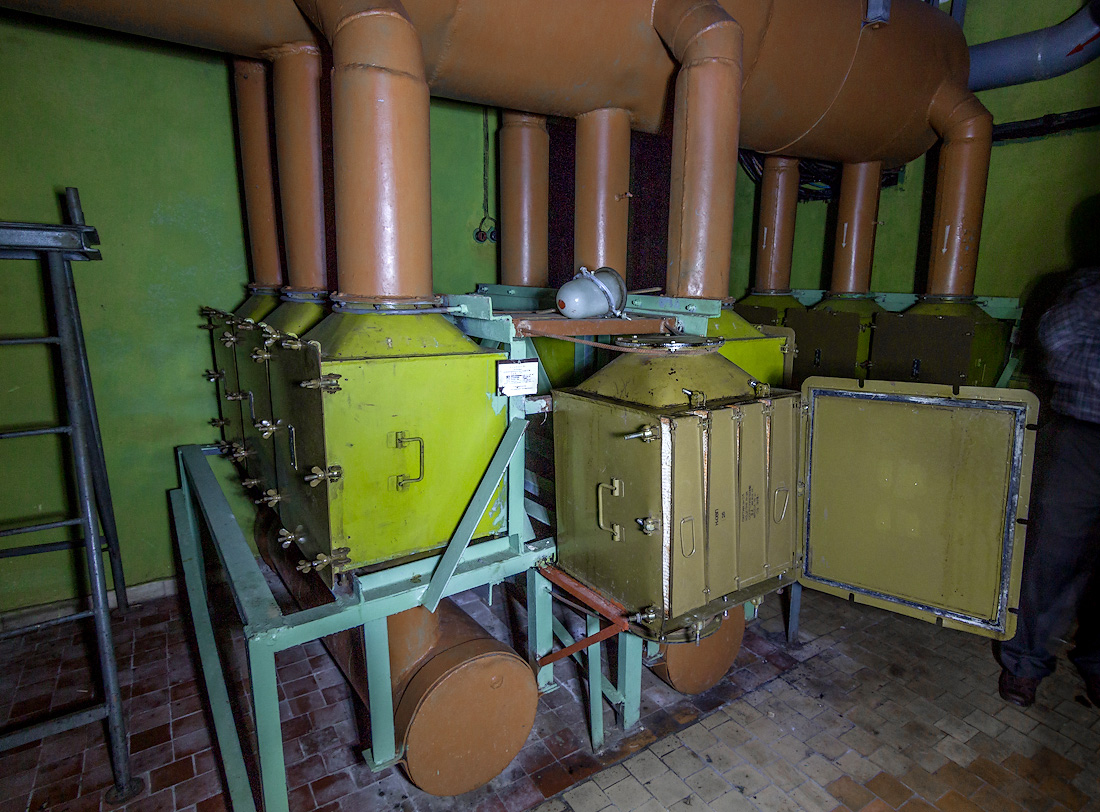

- фильтры..jpg (167.86 КБ) 21849 просмотров
-

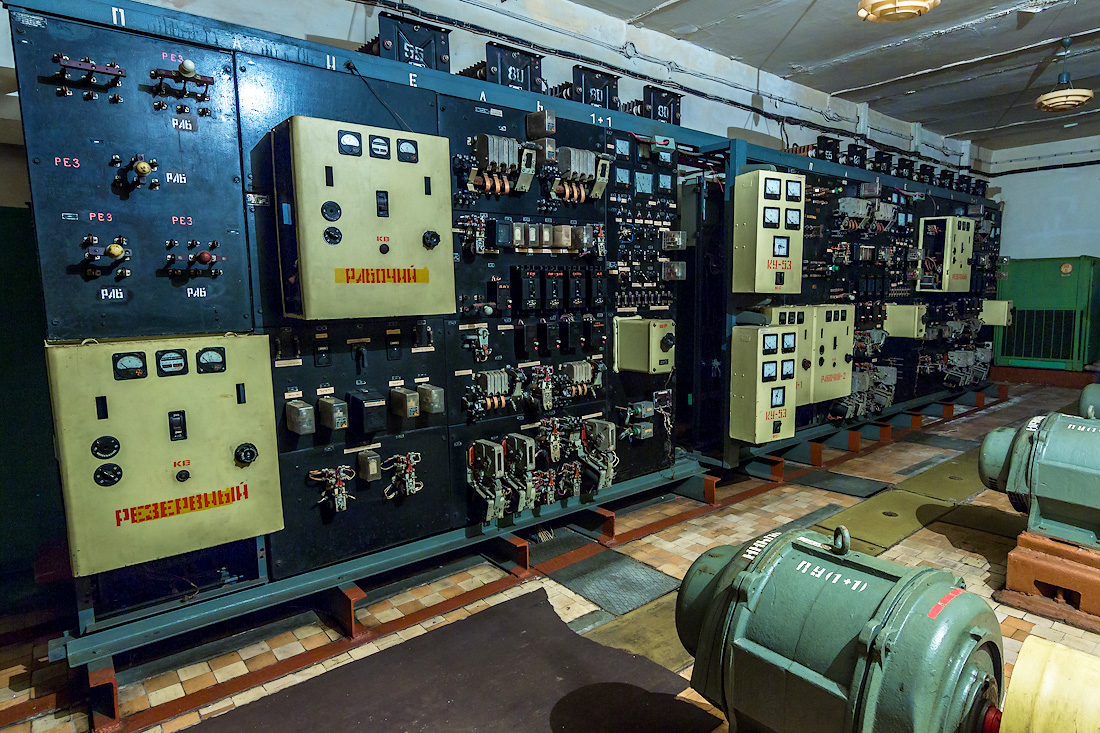

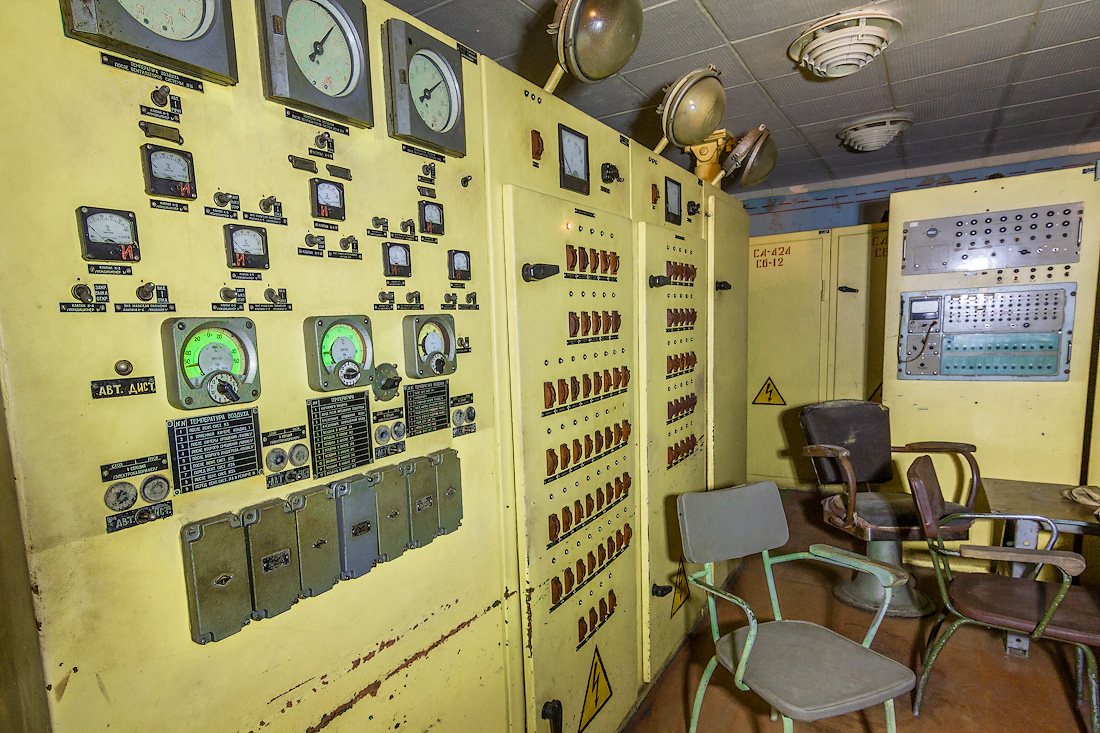

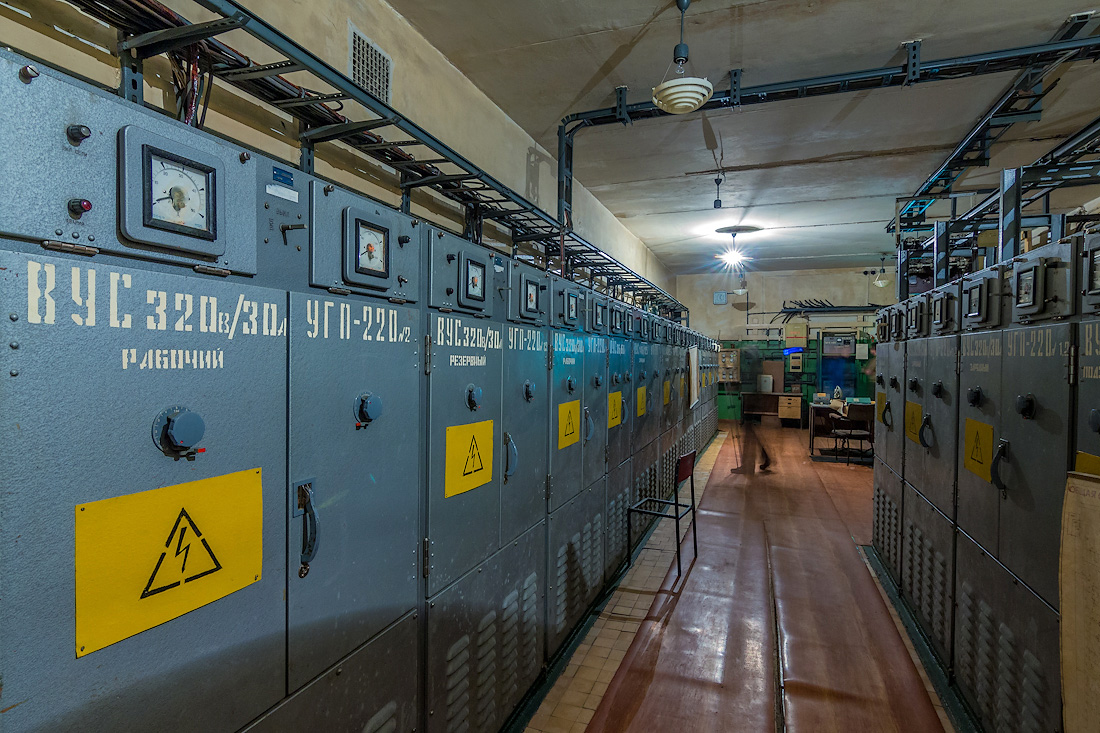

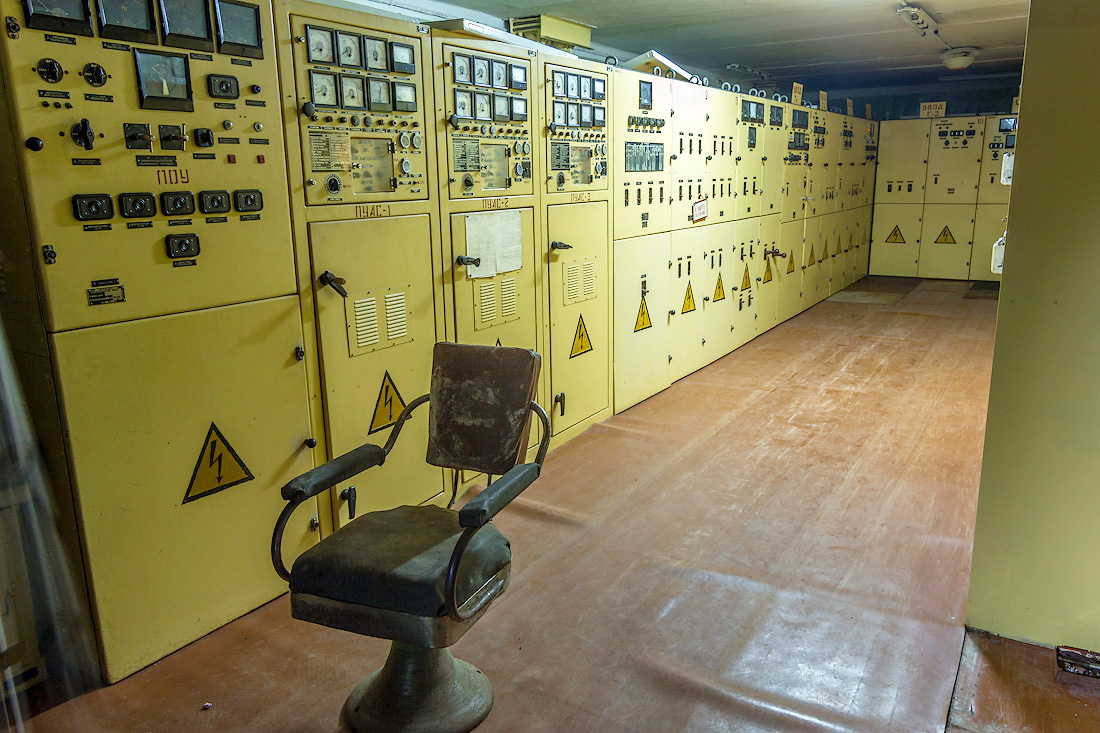

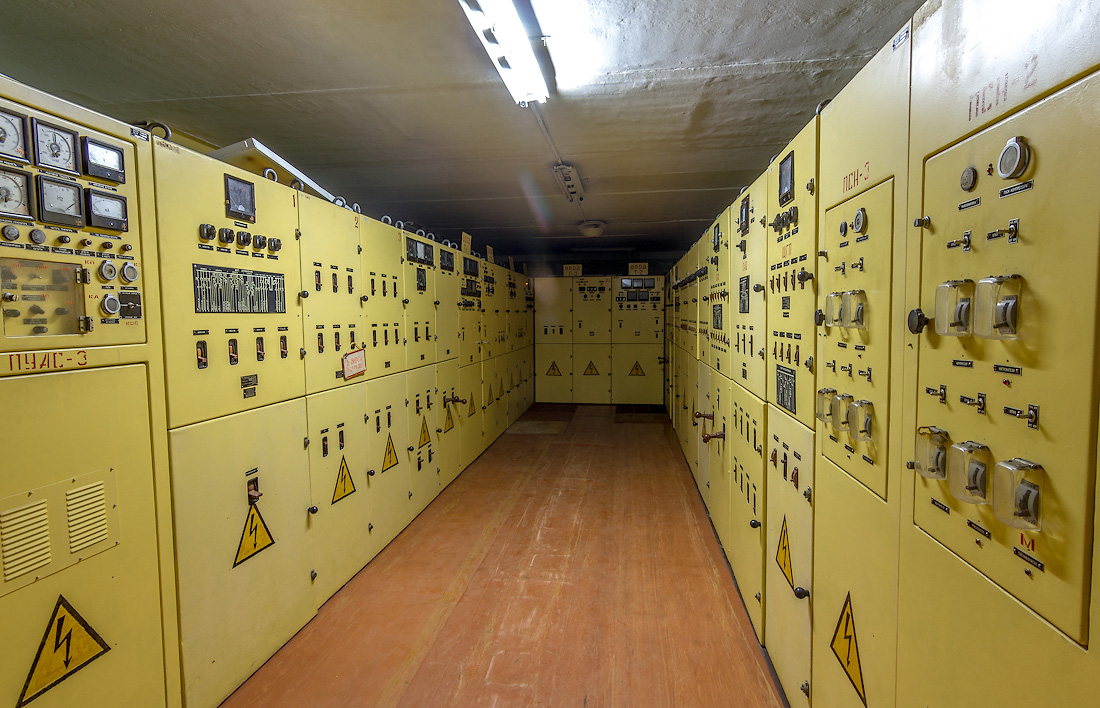

- Управление электрической системой осуществлялось через главный распределительный щит (ГРЩ).jpg (329.74 КБ) 21849 просмотров
-

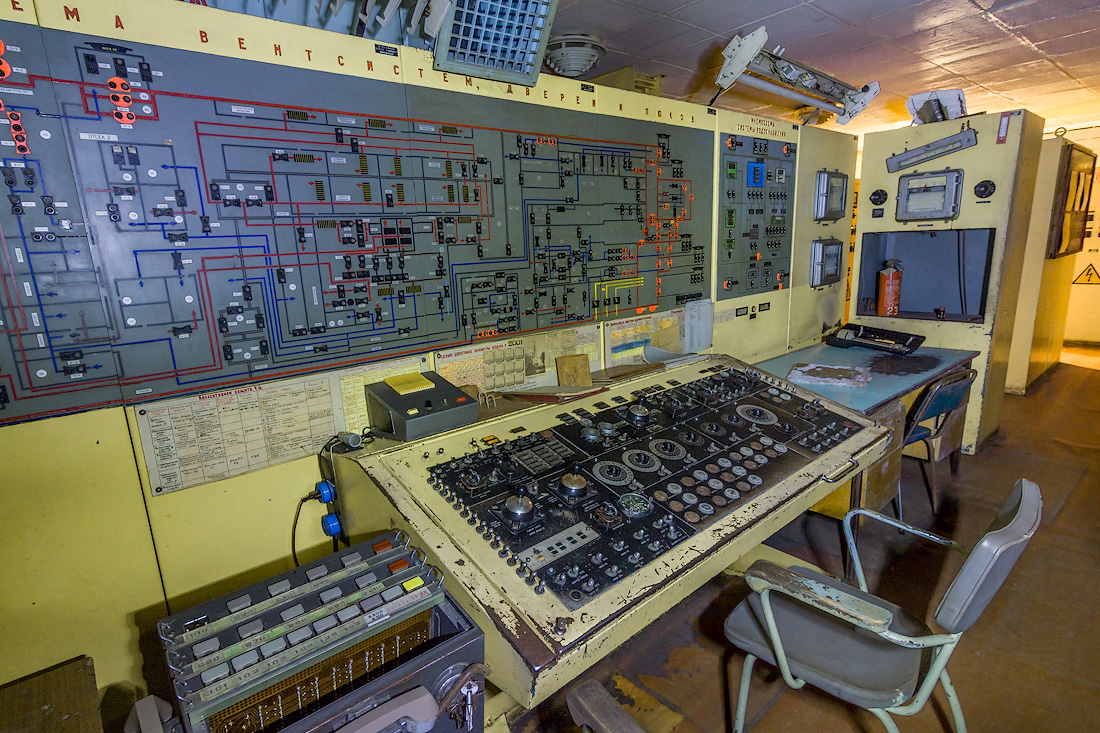

- Управление всеми инженерными системами комплекса осуществлялось из диспетчерской.jpg (486.61 КБ) 21849 просмотров
-

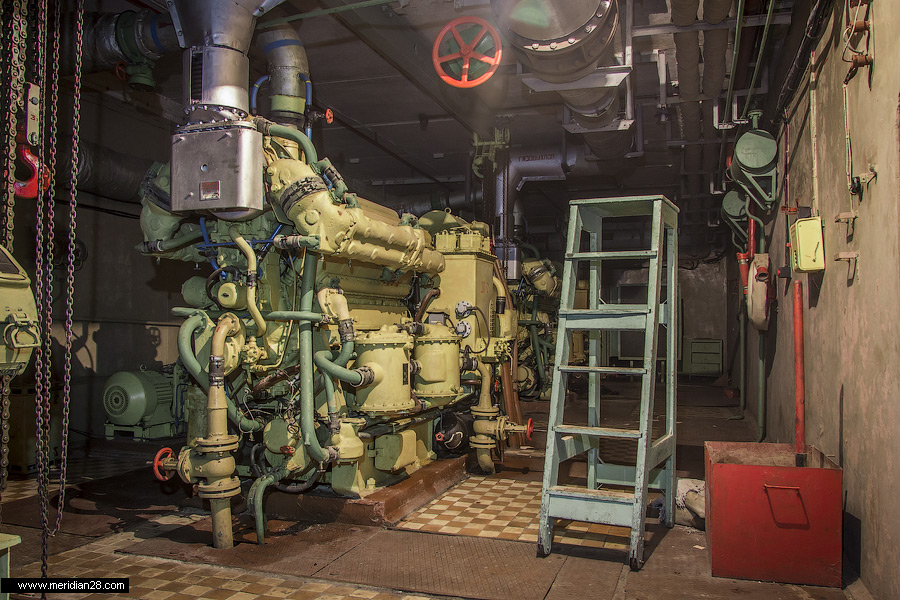

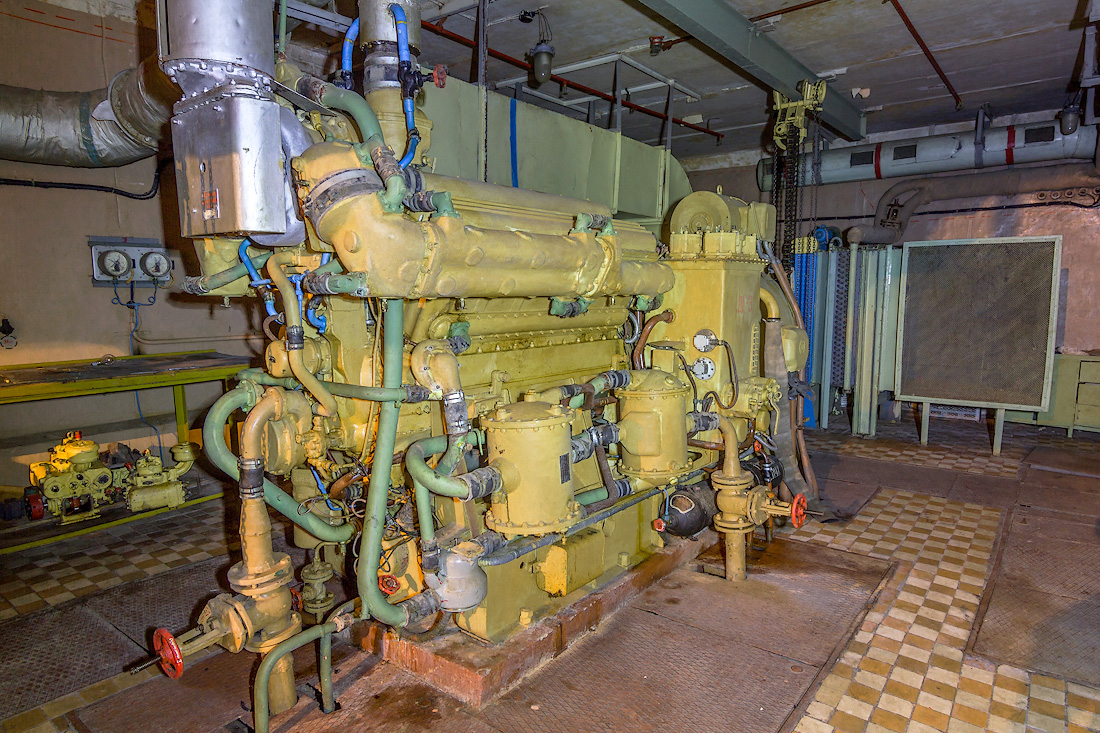

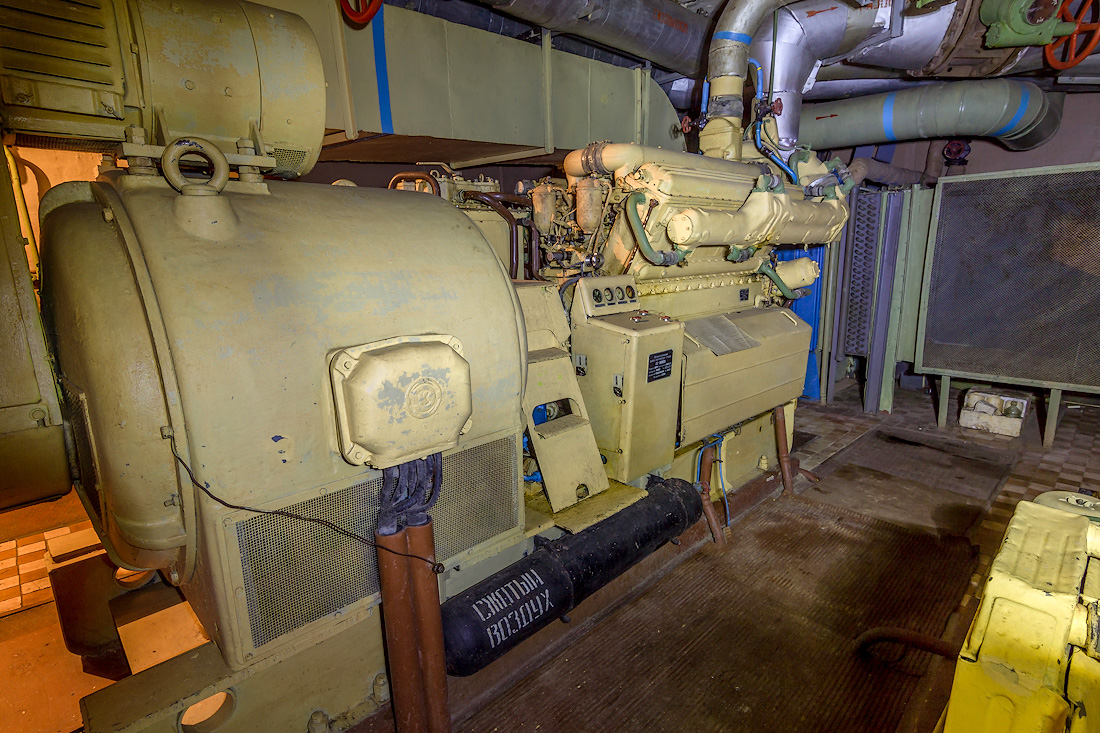

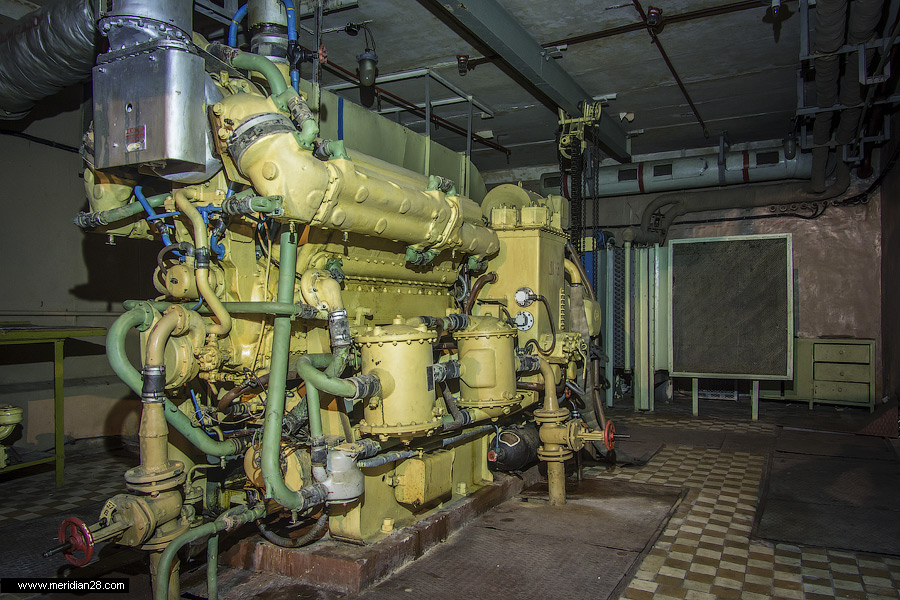

- три судовых дизель-генератора, мощностью по 500 киловатт каждый.jpg (224.9 КБ) 21849 просмотров
-

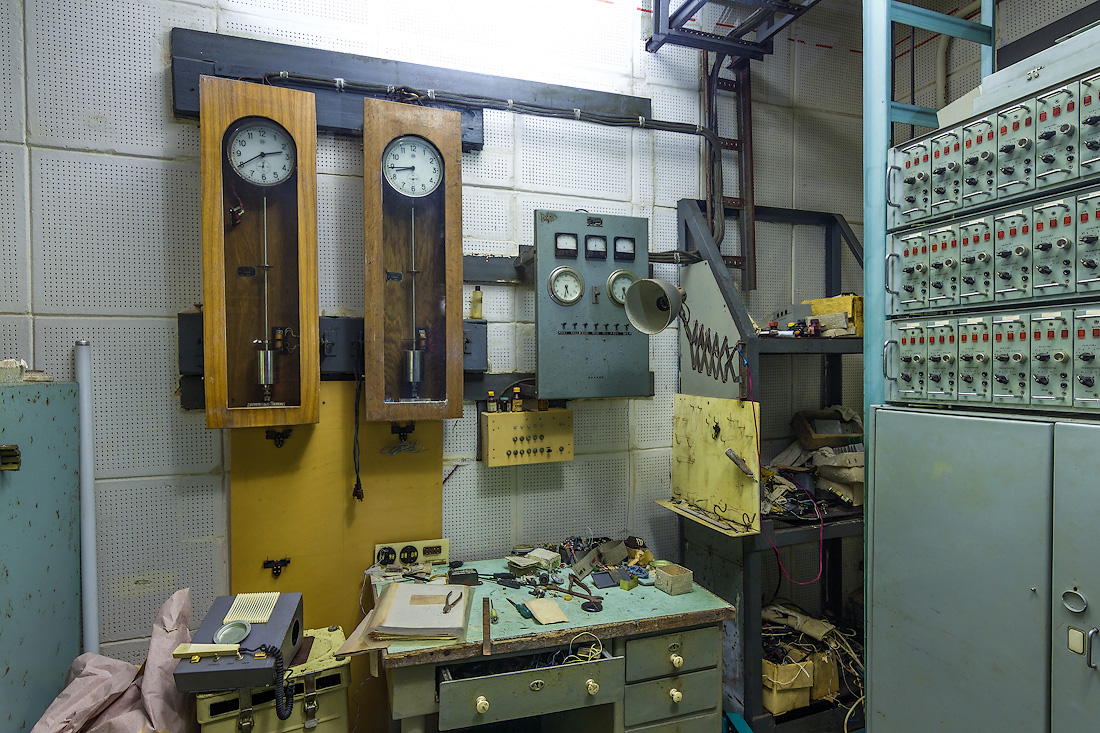

- Точное время всем часам бункера задавалось дублированной системой механических часов с электромагнитным приводом.jpg (443.36 КБ) 21849 просмотров
-

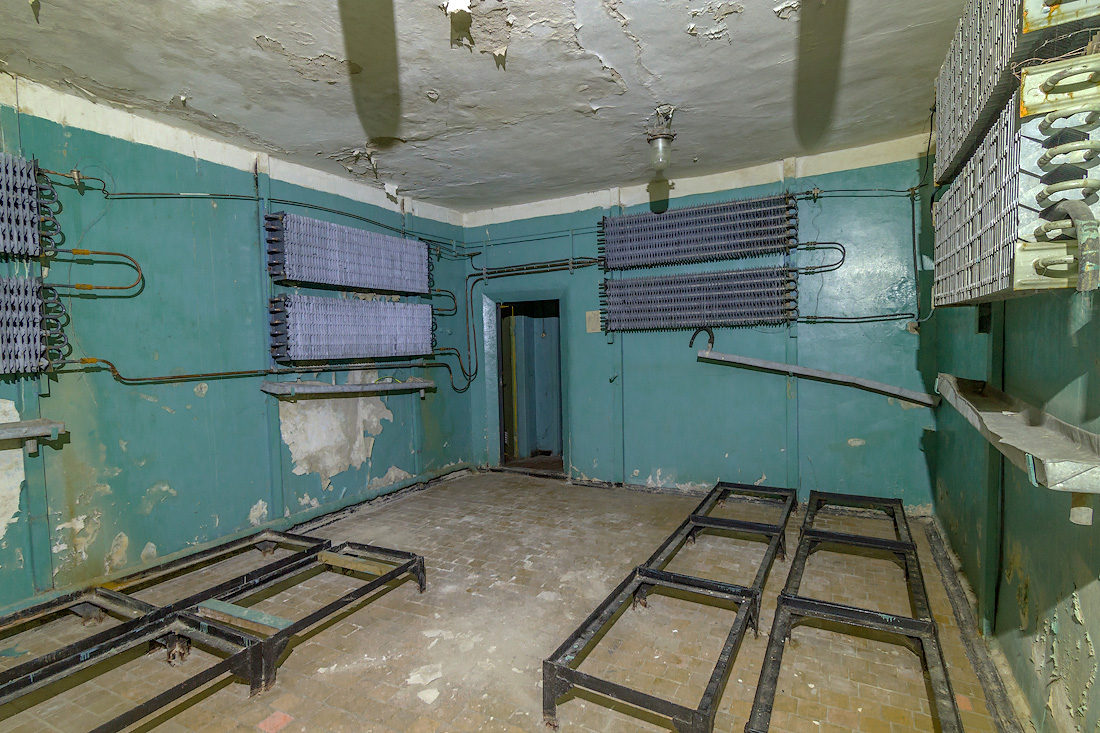

- Также на объекте находились три морозильные камеры для хранения продуктов.jpg (402.68 КБ) 21849 просмотров
-
- Также вода использовалась для охлаждения машин..jpg (452.5 КБ) 21849 просмотров
-

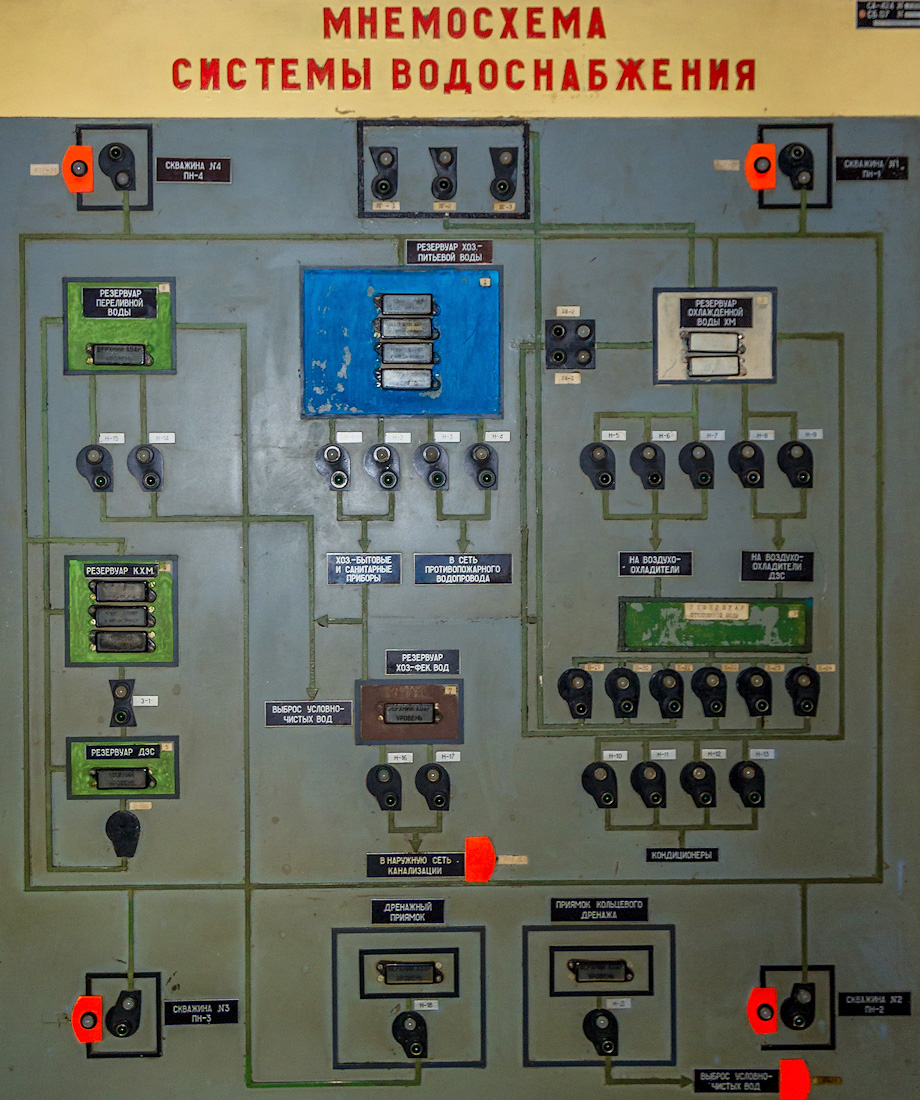

- Справа куда более скромная мнемосхема системы водоснабжения.jpg (410.6 КБ) 21849 просмотров
-

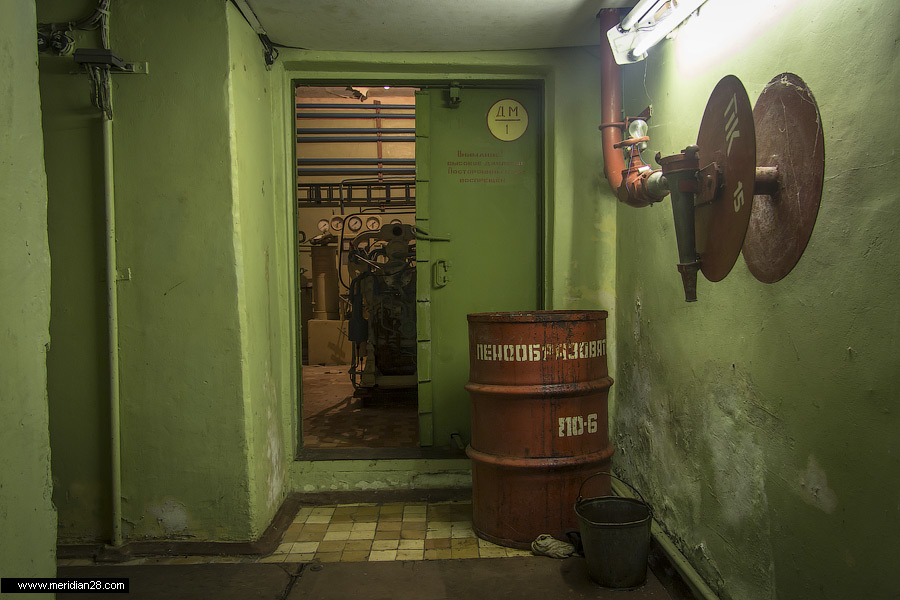

- системы пожаротушения.jpg (146.94 КБ) 21849 просмотров
-
- Система шлюзовых камер.jpg (193.34 КБ) 21849 просмотров
-
- Святая-святых бункера — помещение с тремя судовыми дизель-генераторами мощностью по 500 киловатт каждый.jpg (517.38 КБ) 21849 просмотров
-

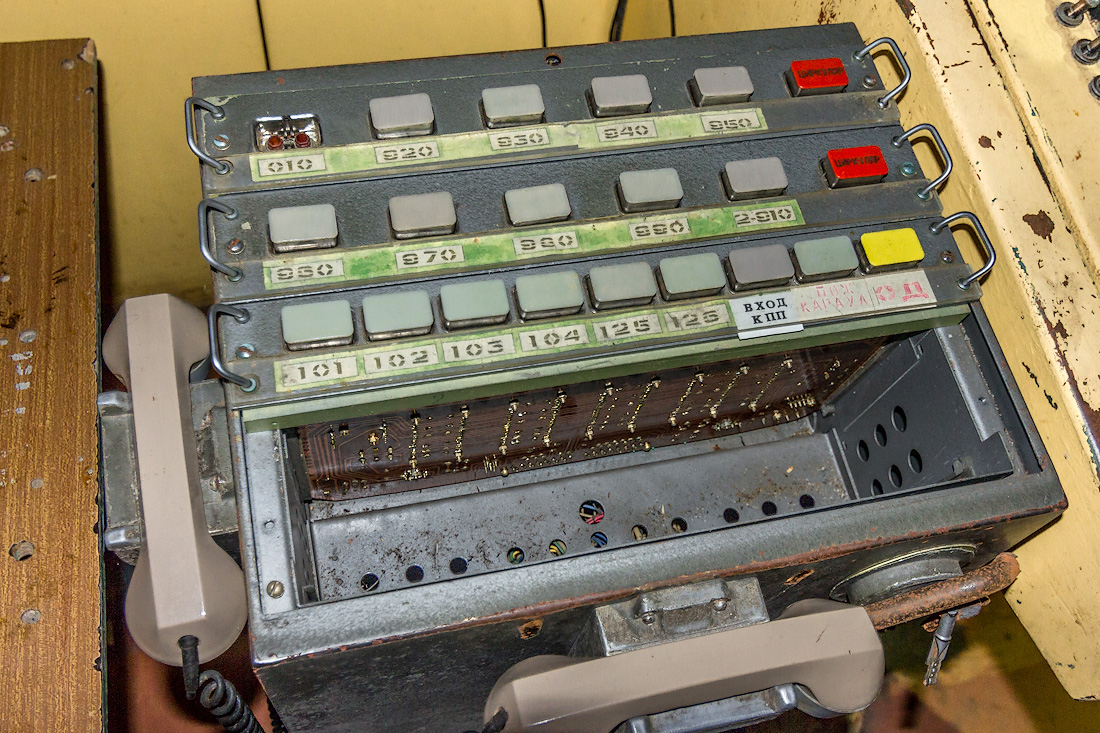

- Связист мог позвонить в любую точку объекта.jpg (449.01 КБ) 21849 просмотров
-
- Связаться отсюда можно было с любой точкой Советского Союза и со всеми странами-сателлитами, даже с Кубой.jpg (488.09 КБ) 21849 просмотров
-
- Самая тяжёлая техника жизнеобеспечения находилась на -3 этаже.jpg (394.68 КБ) 21849 просмотров
-

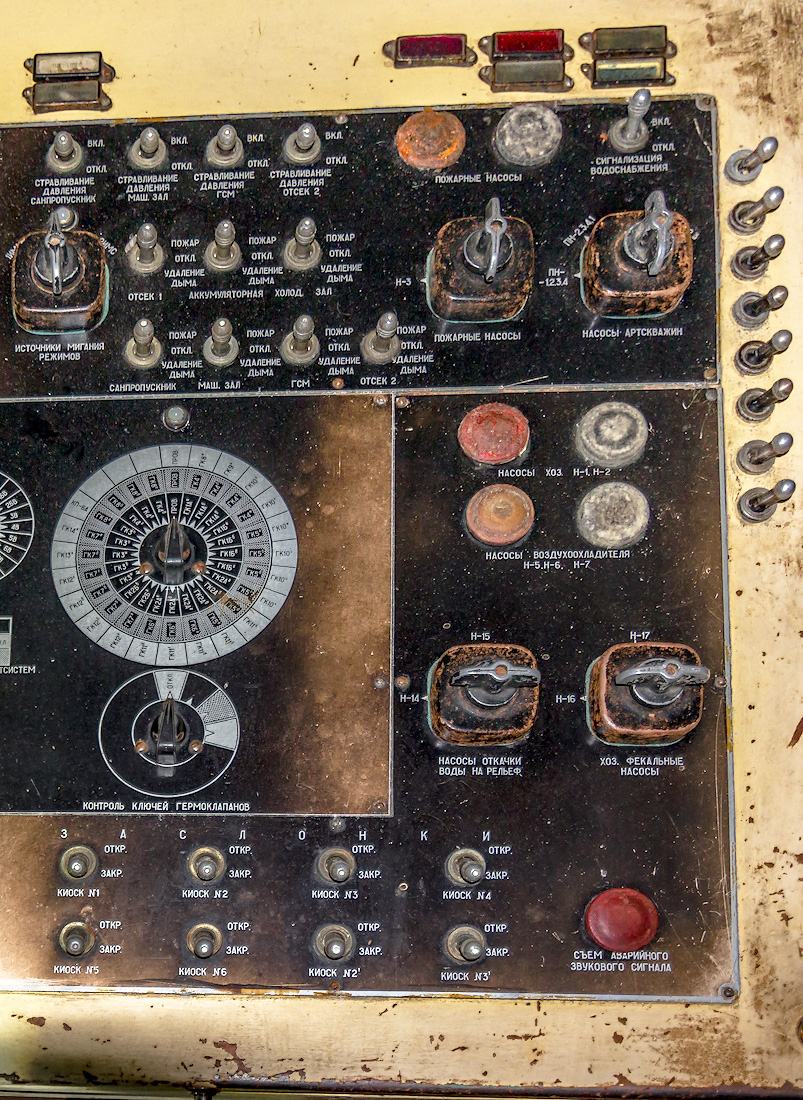

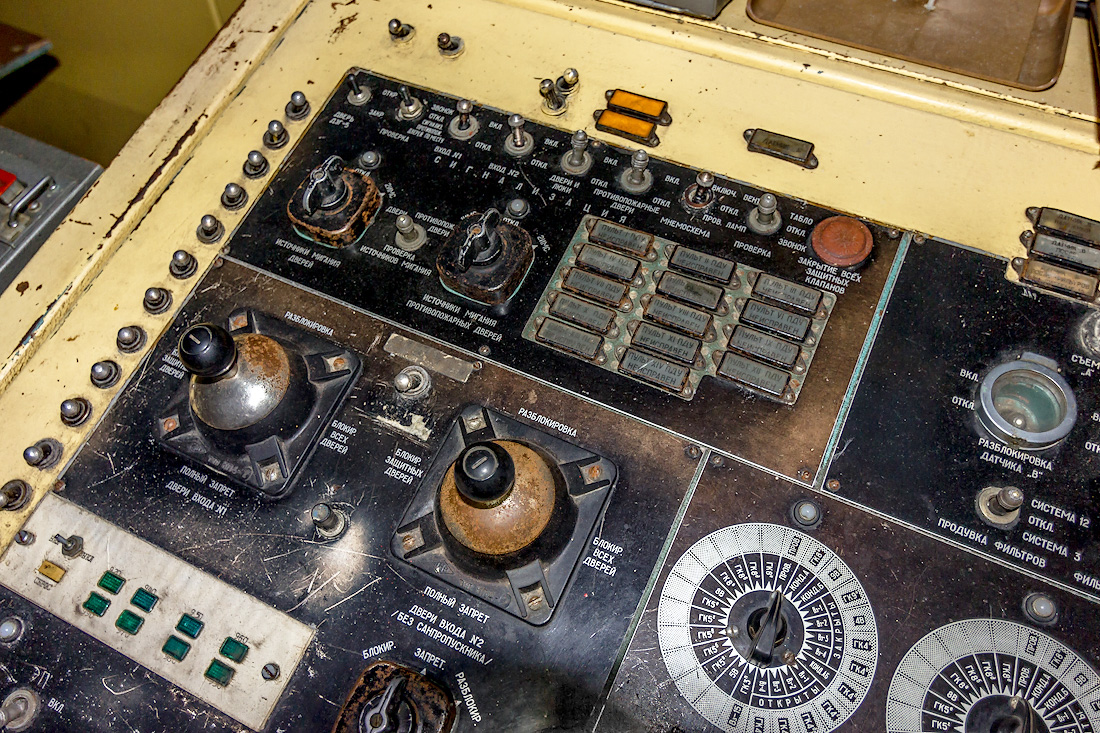

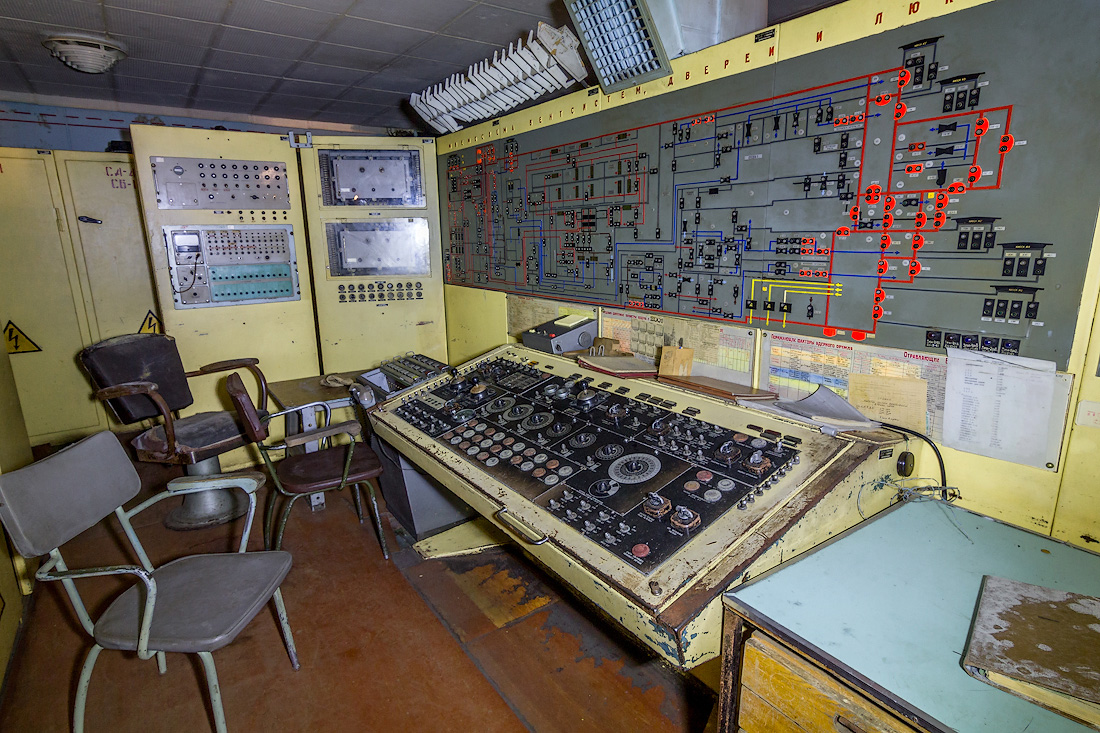

- С одного пульта диспетчер мог управлять блокировкой дверей, заслонками венткиосков, гермоклапанами, фильтро-вентиляционными установками, многочисленными водяными насосами, холодильными машинами, системой.jpg (555.18 КБ) 21849 просмотров
-

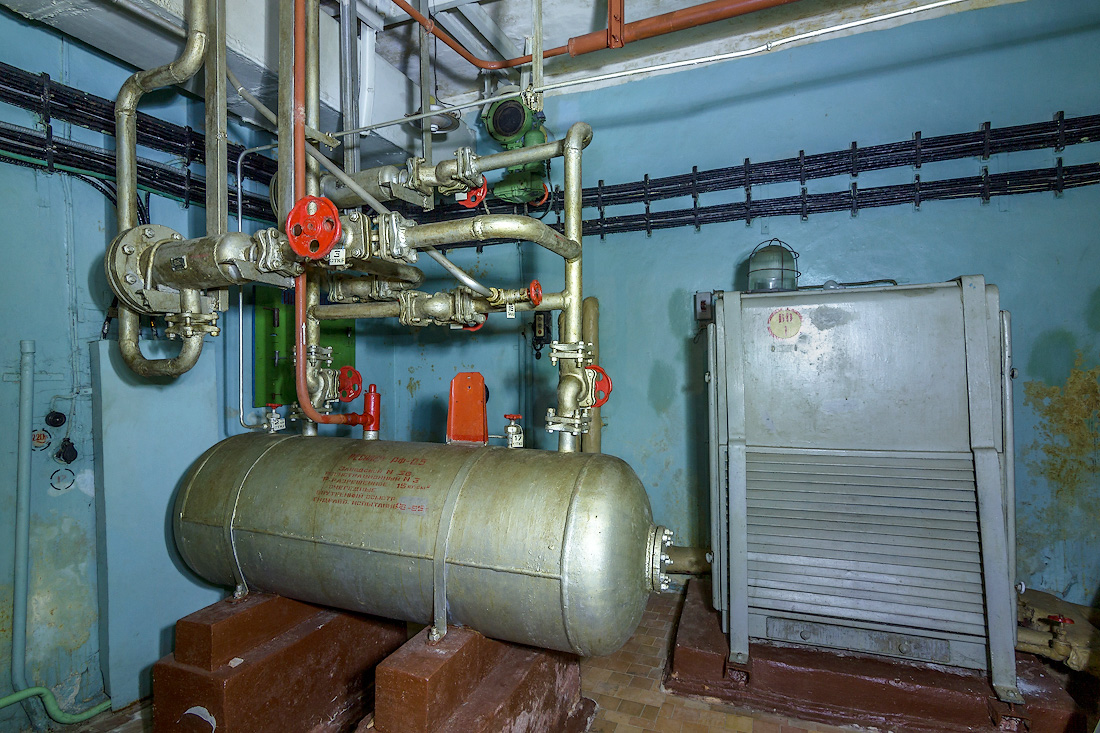

- Рядом установлен компрессор и два ресивера для сглаживания пульсаций давления.jpg (471.15 КБ) 21849 просмотров
-

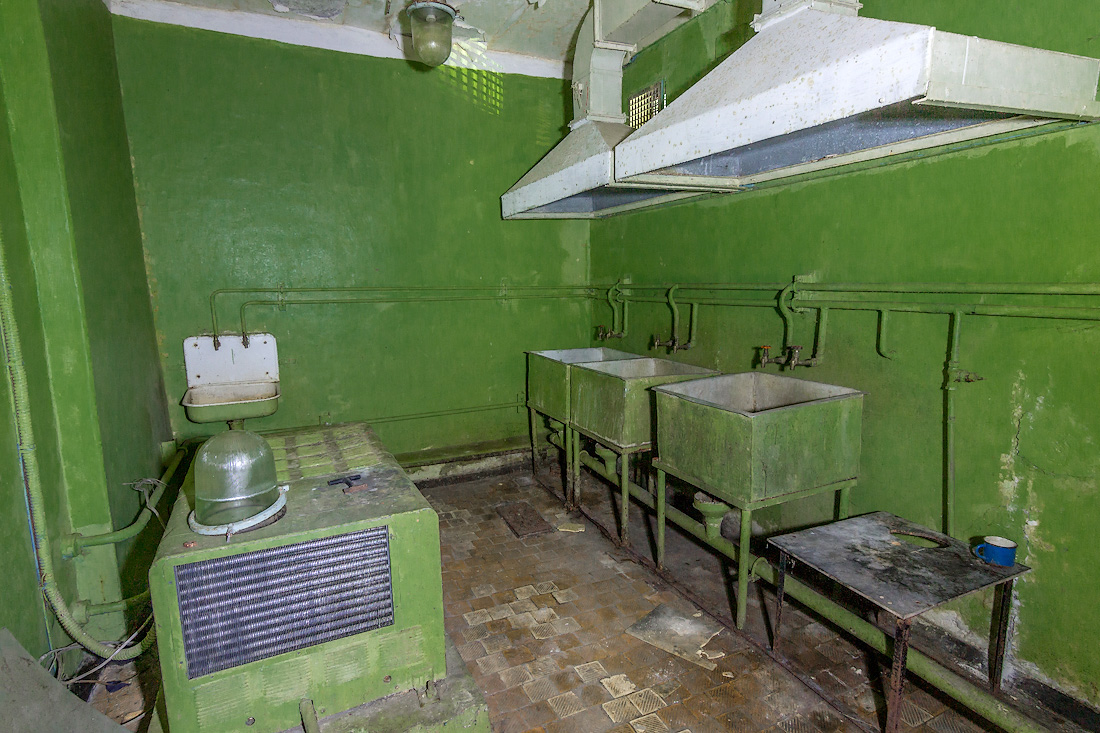

- Рядом — помещение для мойки посуды.jpg (366.78 КБ) 21849 просмотров
-
- Ручка для герметичного запирания двери..jpg (183.64 КБ) 21849 просмотров
-

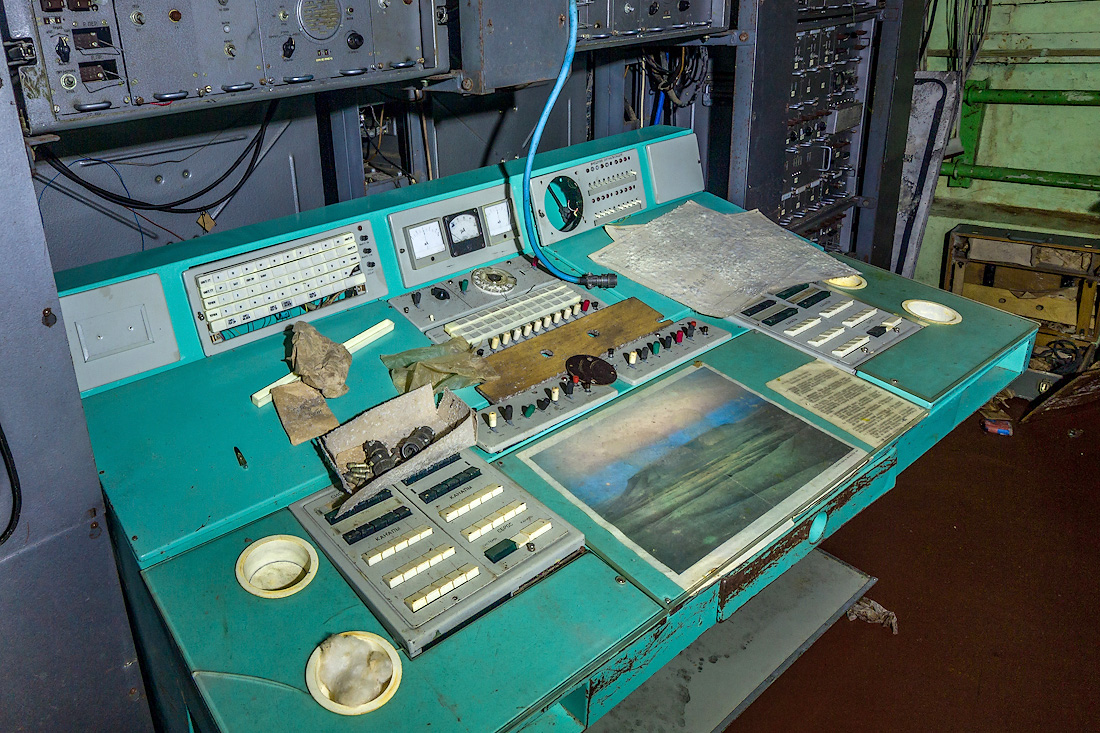

- Рабочее место оператора дежурной смены.jpg (421.58 КБ) 21849 просмотров
-

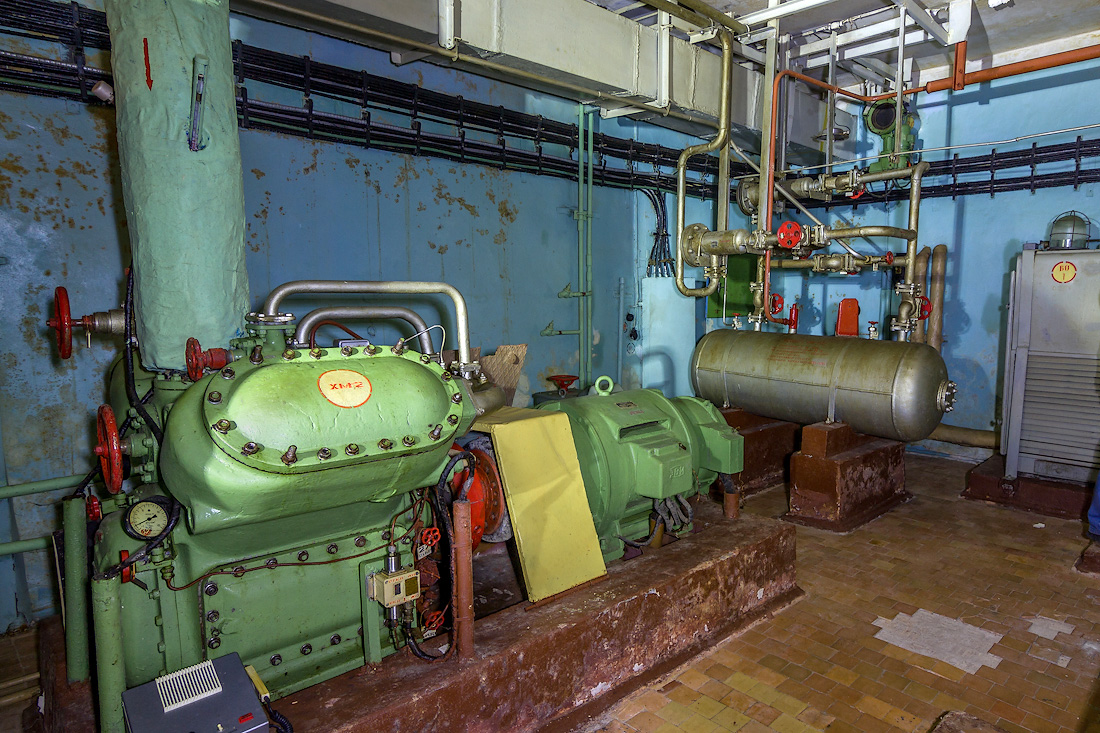

- Работу холодильника обеспечивали два компрессора, ресивер, теплообменник, баки с фреоном.jpg (450.57 КБ) 21849 просмотров
-

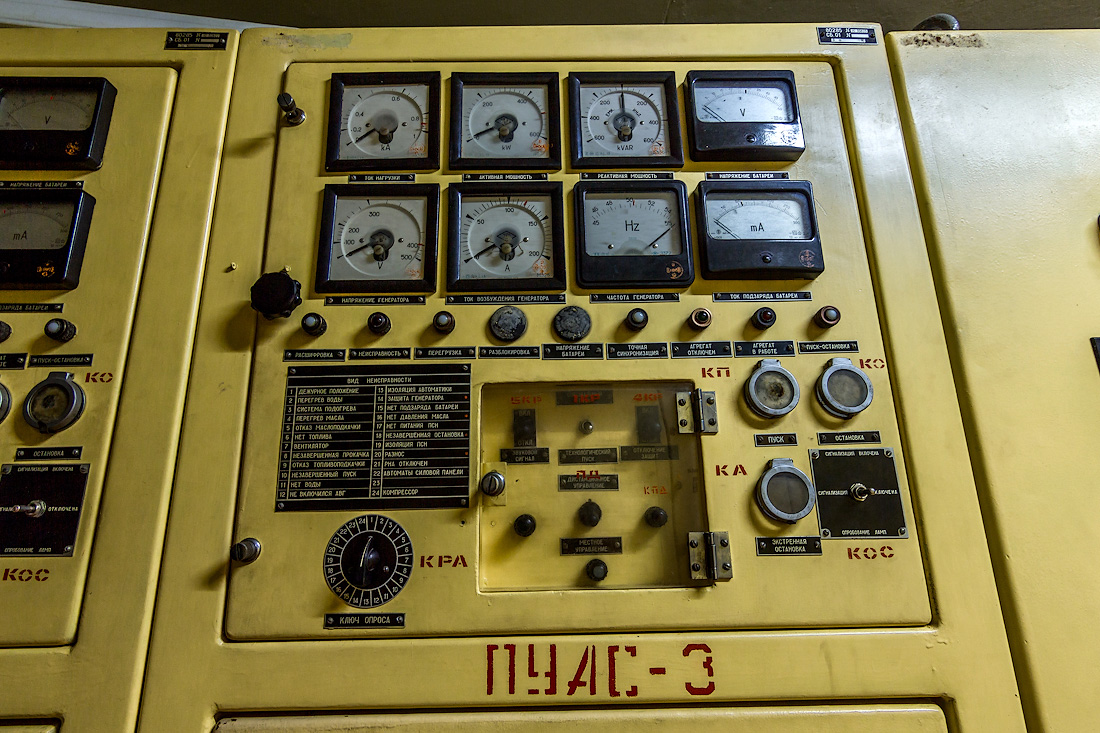

- Пусковое устройство для дизель-генераторов (ПУАС), одно из трёх имеющихся.jpg (385.4 КБ) 21849 просмотров
-

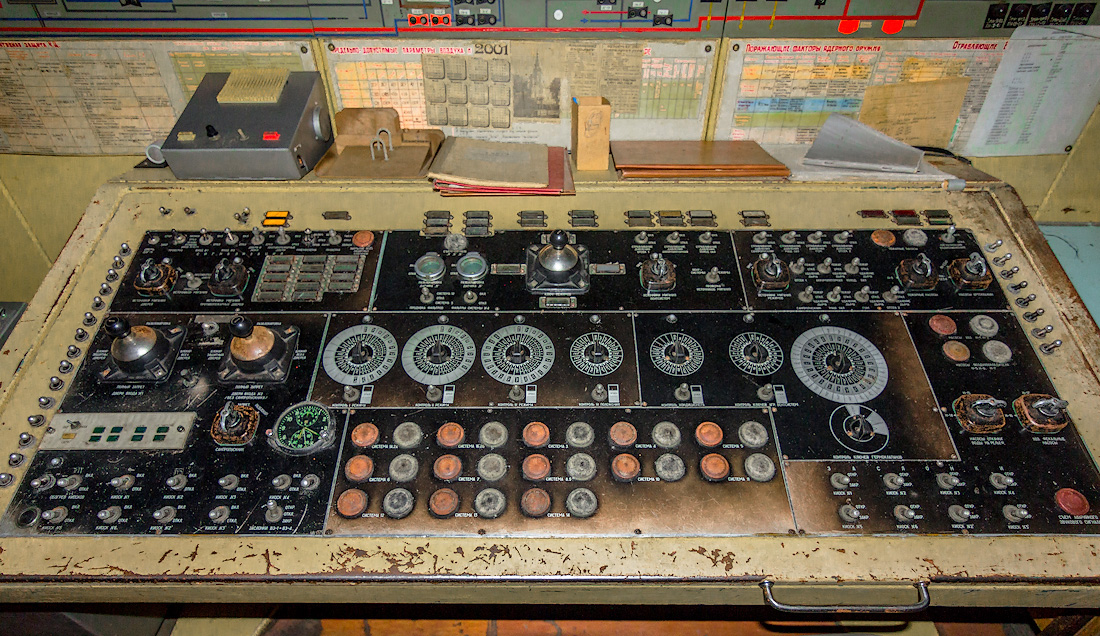

- Пульт управления поражает своими размерами и сложностью.jpg (495.63 КБ) 21849 просмотров
-
- Попасть внутрь можно было, только назвав пароль дежурному по телефону, который размещен справа на стене.jpg (190.81 КБ) 21849 просмотров
-

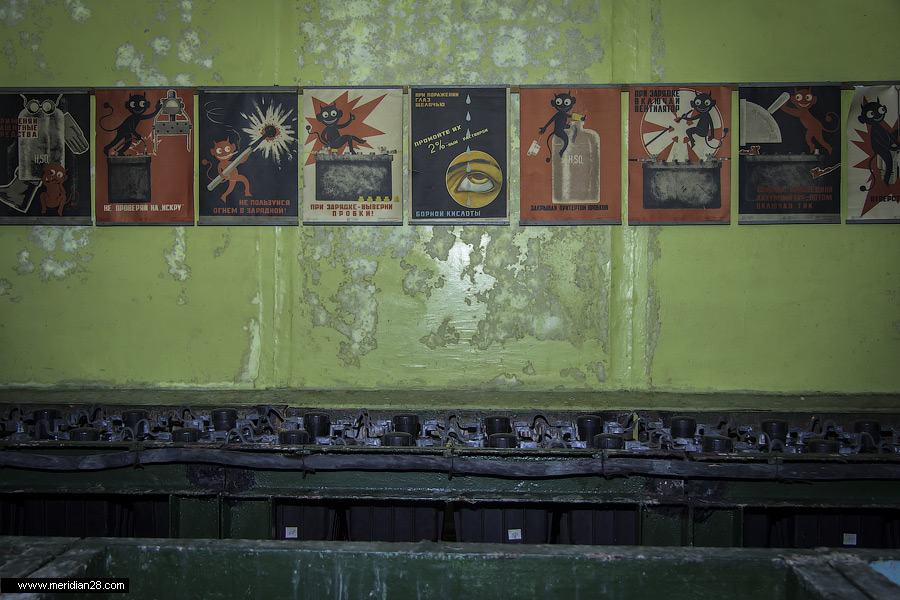

- плакаты по технике безопасности при эксплуатации аккумуляторов..jpg (187.47 КБ) 21849 просмотров
-
- Пищеблок..jpg (166.02 КБ) 21849 просмотров
-
- Питание энергетической системы комплекса осуществлялось дизель-генератором. Однако, первые 15 минут работы дизель не мог поддерживать необходимую нагрузку, поэтому использовались трёхмашинные агрегаты.jpg (505.19 КБ) 21849 просмотров
-
- Первое помещение с дизель-генераторами.jpg (238.28 КБ) 21849 просмотров
-
- Пароль No Pasaran!.jpg (166.21 КБ) 21849 просмотров
-
- Отдельные секретные данные шифровались в засекречивающей аппаратуре связи (ЗАС), а затем выдавались на отдельный коммутатор ЗАС.jpg (482.82 КБ) 21849 просмотров
-

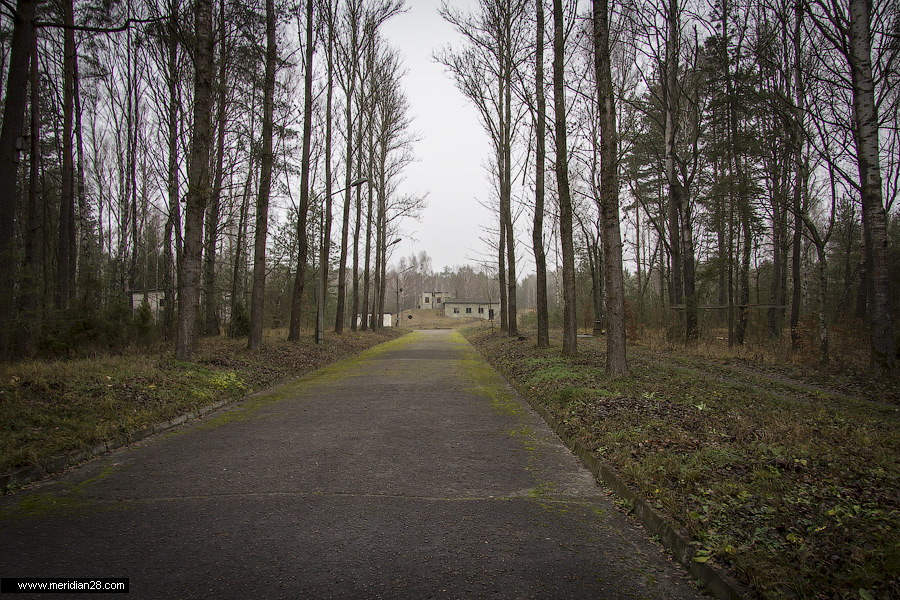

- От КПП ведет асфальтированная дорога..jpg (324.27 КБ) 21849 просмотров
-
- Основные запасы топлива хранились в двух ёмкостях по 60 м³.jpg (424.61 КБ) 21849 просмотров
-
- Основной вход в комплекс.jpg (195.01 КБ) 21849 просмотров
-
- Они обеспечивали автономное электропитание объекту и военному городку в случае выхода из строя силового кабеля с ближайшей подстанции.jpg (492.64 КБ) 21849 просмотров
-
- Он был смонтирован на платформе, подвешенной к потолку на амортизаторах.jpg (271.72 КБ) 21849 просмотров
-
- Однако, автоматический привод всегда был продублирован ручным.jpg (451.7 КБ) 21849 просмотров
-
- Нижние два яруса бункера уже никак не связаны с передачей данных, а полностью отданы системам, позволявшим автономно существовать в течение 2-3 недель.jpg (423.83 КБ) 21849 просмотров
-

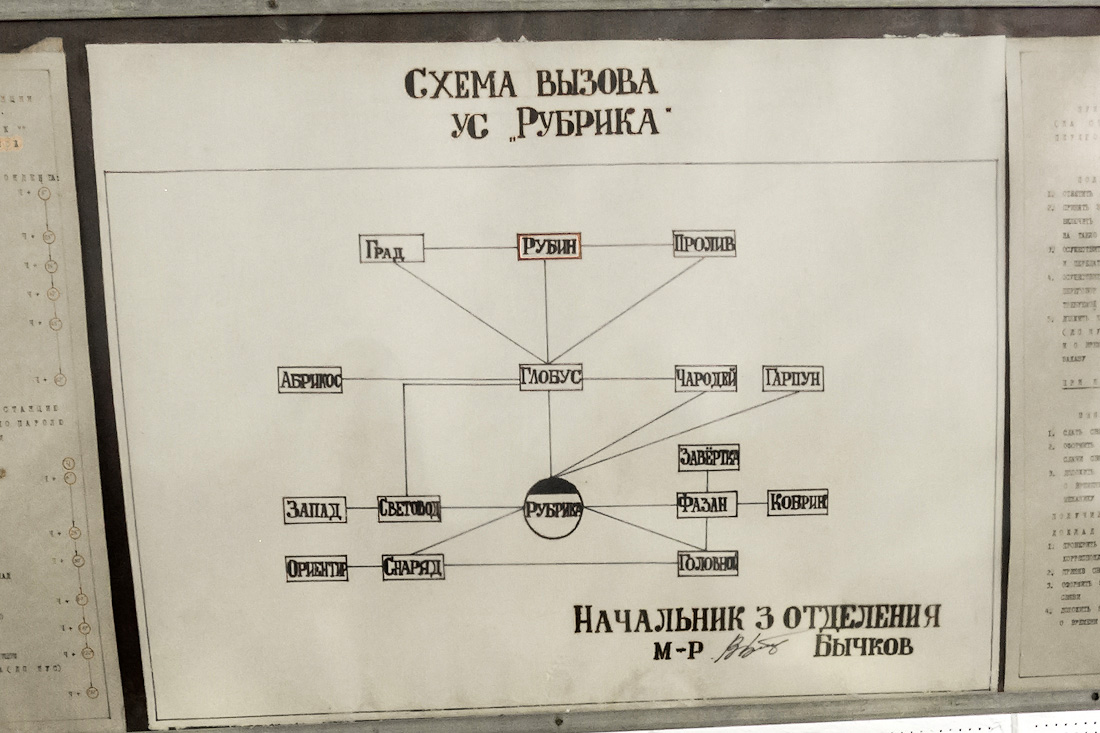

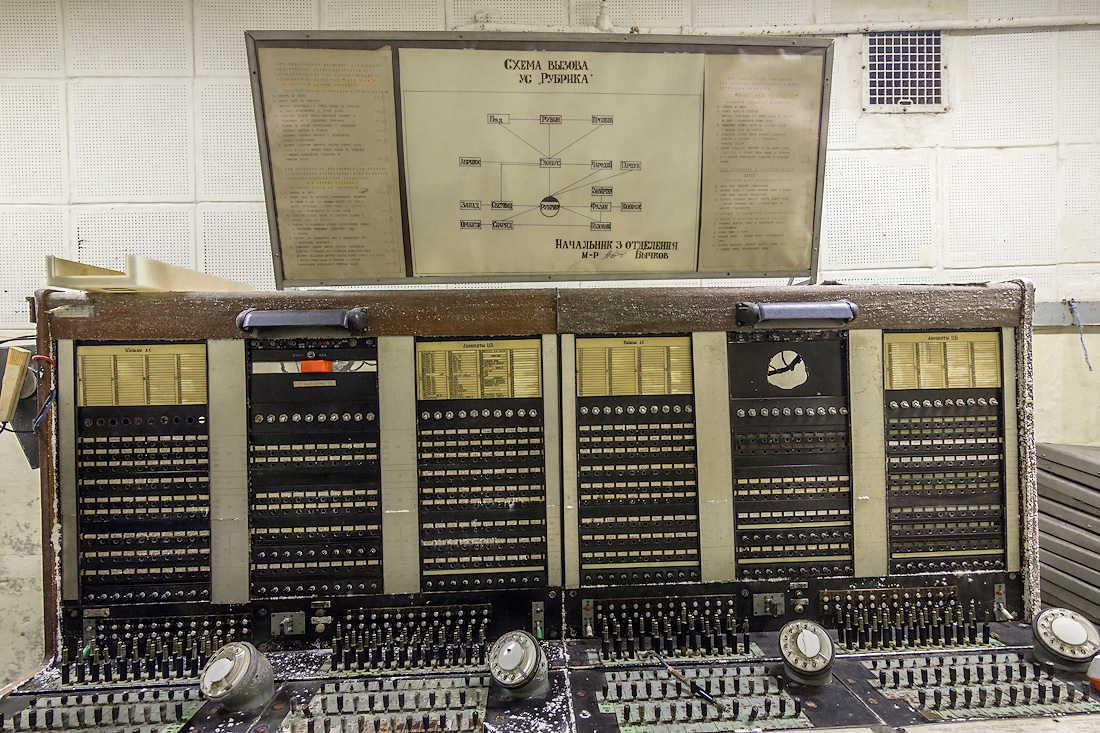

- На схеме были указаны позывные узлов, с которыми можно было выходить на связь. Не все из них, как «Рубрика», были противоатомными бункерами.jpg (248.92 КБ) 21849 просмотров
-
- На стойке Первичных Групп аппаратуры К-60П — кубок с надписью «Лучшему посту связи».jpg (458.86 КБ) 21849 просмотров
