С учётом недавно собранного сдр трансивера, появилась задача разработать укв трасвертер с мощностью не менее 30-40ватт по заданным размерам 175Х66мм.

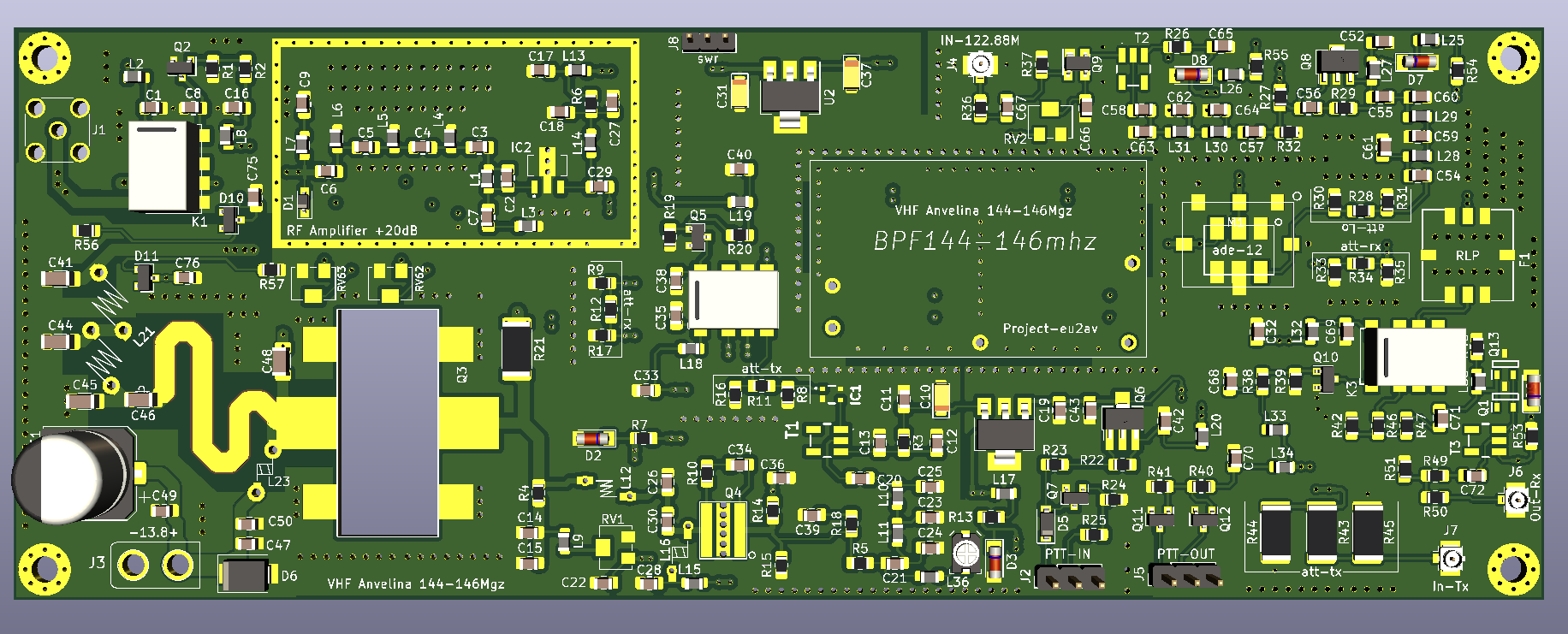

Учитывая прошлый опыт из двух уже разработанных укв трансвертеров, оказался самый практичный и повторяемый, это тот, что версия 10ватт(можно почитать в соседней ветке), первая причина, это как всегда проблема с доступностью к хорошим фильтрам 144-146м, в общем то идей было много и все же снова приходим к той же проблеме Пример версия - 10ватт, отлично себя оправдала на примере разведенного фильтра прямо на основной плате, при повторении платы была только проблема сделать правильную экранирующую коробочку, что очень часто увеличивала время пайки и настройки. В новой версии я разработал плату уже в четырех слоях, теперь фильтр основной селекции находится внутри слоёв, что позволило выполнить хорошую экранировку и в тоже время удобство при повторении Так же теперь есть возможность выполнить переходную плату под любые фильтра.
Укв трасвертер, названия Anvelina 144-146Mgz подойдет не только к моему сдр ну и другим конструкциям
На данном этапе была разработана схема, на днях закончил разработку самой платы, в ближайшие дни думаю отдам новые платы в работу.
Стоит еще сказать по коммутации, от реле можно было отказаться еще в прошлых версиях, но добиться высокого показателя "сигнал шум" довольно сложно.
Схема на данном этапе:

Юрий , а какой Кш получился у трансвертера?
ПЧ получается в районе 21мгц?

Александр, да совершенно верно 20-21мгц.

Юрий , так какой коэф.шума получился по входу ? И может известен динамический диапазон...
Конечно очень интересно ваш СДР наполнить диапазонами 144-432-1296мгц.

Юрий , где посмотреть схему подключения трансвертера к основным платам СДР и плате РА ?
