Проектирования сдр, модернезация!!
Добавлено: 18 мар 2020 02:55
eu2av
Уже давно была затея сделать полнофункциональную плату сдр. За основу построения взят открытый проект OpenHPSDR
http://openhpsdr.org.
За основу взял схему Ангелии, основные изменения коснутся выходного драйвера, также очень большое внимание будет удаленно стабилизатором по питанию.Так как F-PGA имеет 780ног новая плата планируется в 6-ти слоях, да и сточки зрения проектирования подобных девайсов четыре слоя это как минимум извращение, хотя откровенно говоря делал просчеты и в четырех слоях но не получается организовать правильные земли и питания для f-pga, 6-ть слоев очень дорого выходят PCB, в тоже время делать какие то компромиссы не хочется.
Ацп планируются LTC2208-16 бит эти микросхемы на сегодняшний день очень доступны по цене, единственный их не достаток в сравнении LTC2165 это энергопотребления и более высокие требования для разводки плат, по этому по цифровым землям будет удивленно большее внимания, структура заливки по зонам GND будет выполнена как обычно (фокусировка токов), как я в общем то и делаю в своих проектах, кстати если присмотреться в оригиналах Гермес, Агелия этому тоже уделено очень большое внимание. Далее по периферии планируется поставить две памяти и сделать на отдельном контролере управление для выбора прошивок, а также включение режима болтадер что будет удобно и позволит не искать нужной перемычки на плате
в тоже время будет сохранено и ручное переключение. Также сохранен полноценный функционал дополнительных выходов и тд..
Для меня это очень интересный опыт, данный проект будет иметь очень большой потенциал по производительности, также возможность кардинальных действий по ацп/цап на данный момент не вижу смысла ставить в цап 16-бит, возможно через два три года что то появится более интересное из этого семейства. В общей лучшей платформы в сфере сдр я на сегодняшний день не вижу.
Фрагмент схемы выходного РА
Re: Проектирования сдр, модернезация!!
Добавлено: 20 мар 2020 14:15
eu2av
На сегодняшний день платы отдал в работу, цены мягко говоря очень высокие! Размер PCB 171х138 толщина 2.4мм, плата выполнена в шести слоях разнос между стекам(медными слоями) 0.36мм/0.48мм и с этим была большая проблема сложно было найти производителя плат за вменяемые деньги с таким стеком, обычно предлагают так называемые нч стеки с разносом всего 0.1мм между внутренними слоями, такое не годится для вч и высокоскоростных PCB. Например для четырех слоенных плат обычно производители предлагают разнос слоев в 0.2мм чего вполне достаточно, а вот с шести слоями оказалось все куда сложнее с выбором производителя. Проект был начат еще в Августе, и только сейчас подошёл к финалу, так сказать дошли руки
в общем ждем плат далее будем пробовать тестировать.
Re: Проектирования сдр, модернезация!!
Добавлено: 14 апр 2020 18:10
UA4HNU
Юрий а драйвер TX по передачи не тестировали что там получается?
Re: Проектирования сдр, модернезация!!
Добавлено: 15 апр 2020 13:15
eu2av
Приветствую Николай! По сути это фрагмент усилителя, из моего ныне работающего Гермес только у меня добавлен еще один двухактный каскад выходная мощность до 5ватт, ну нам стока ненужно поэтому достаточно этого для получения хороших 0.5ватт.
Re: Проектирования сдр, модернезация!!
Добавлено: 29 апр 2020 22:30
eu2av

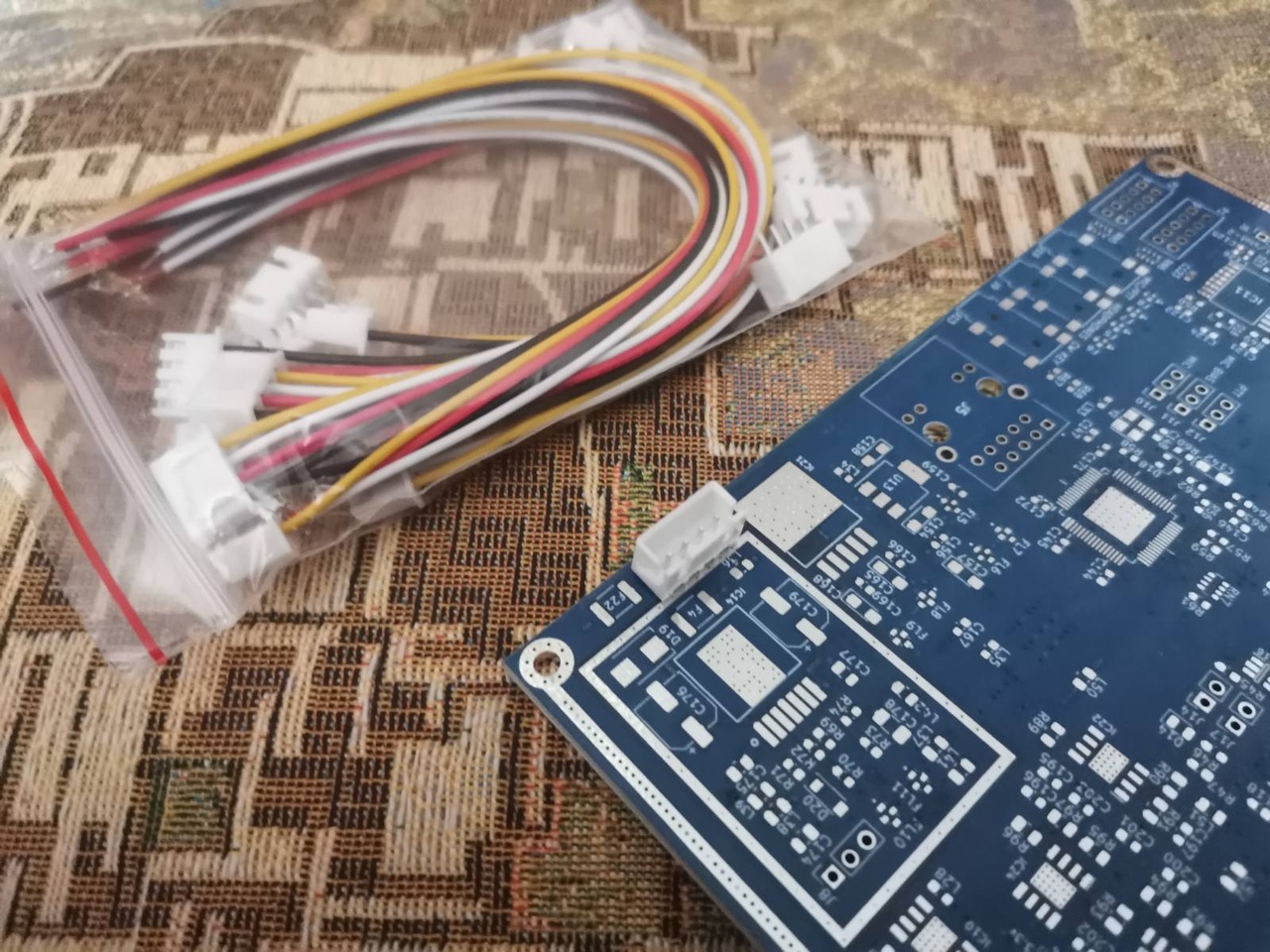

Наконец то пришли платы, заказывали на адрес Дмитрия rx3am, сейчас планируем запаять две ф-пга в проверенной конторе (в Москве) после чего Дмитрий отправит мне платы. Будем делать два экземпляра, один будет делать rx3am, в общем будем делать параллельно два экземпляра что бы исключить ошибки и тд..
- 4fqJL9Srogc.jpg (456.41 КБ) 163407 просмотров

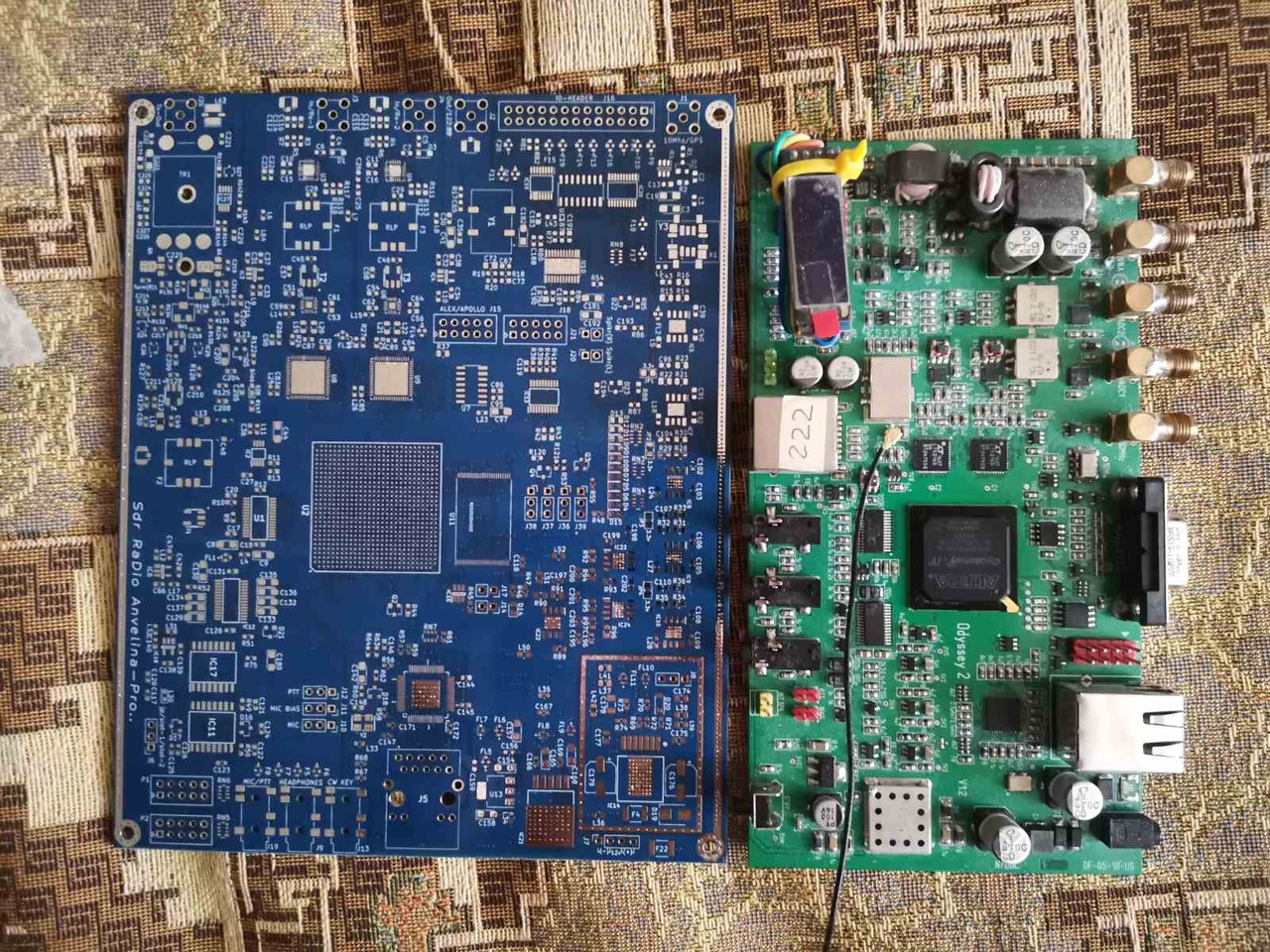

Размер платы в сравнение с Одиссей-2
- xwUBvXRQnnY.jpg (676.67 КБ) 163407 просмотров
Re: Проектирования сдр, модернезация!!
Добавлено: 24 июл 2020 23:22
rz1zr
интересно, как развивается проект ?
Re: Проектирования сдр, модернезация!!
Добавлено: 25 июл 2020 00:25
eu2av
Александр Приветствую!Проект в основном полностью сделан, к сожалению оказалось что заказные F-PGA оказались мертвые! Связался с Иваном r1zk оказалось он тоже имел печальный опыт с заказом EP4CE115F29C8N . После консультации с Иваном, заказал F-PGA у проверенного продавца теперь ждем
Заодно проверил полностью все связи на плате и соответствия схем. В любом случае проект думаю будет доведен до конца, так как вариантов сдр из доступных для повторения сегодня нет, в плане полного функционала.
Re: Проектирования сдр, модернезация!!
Добавлено: 27 авг 2020 17:42
eu2av
Ниже версия с 16-бит ТХ.
29/07/2020
Добавлены: DACD[15]_PIN_D12, DACD[14]PIN_C_12 // 16бит DACD TX
15/08/2020 Добавлены функции bios_ptt...
Назначил выводы ног, для Anvelina pro2:
out MIC_SIG_SELECT PIN_D..
out MICBIAS_SELECT PIN_C..
out MICBIAS_ENABLE PIN_B..
out PTT_SELECT PIN_C..
Re: Проектирования сдр, модернезация!!
Добавлено: 18 сен 2020 00:18
rz1zr
Юрий, как успехи с новой платой ?
Re: Проектирования сдр, модернезация!!
Добавлено: 18 сен 2020 01:18
eu2av
Платы на подходе, в общем руки так и чешутся приступить к сборки. Новые Альтеры оказались рабочие, на днях получил сообщения от r9sb он так же как и я купил не рабочую ф-пга у того же не хорошего продавца на Али.. С рекомендованным продавцов все заработало, это у него на оригинальной плате Анжелии.
Re: Проектирования сдр, модернезация!!
Добавлено: 18 сен 2020 18:10
rz1zr
понятно, держите нас в курсе, проект очень интересен!
Re: Проектирования сдр, модернезация!!
Добавлено: 20 окт 2020 01:34
eu2av
Re: Проектирования сдр, модернезация!!
Добавлено: 20 окт 2020 11:02
rz1zr
Юрий, поздравляю с запуском! может подробностями поделитесь ?
Re: Проектирования сдр, модернезация!!
Добавлено: 21 окт 2020 11:14
eu2av
Александр Приветствую!На данный момент переделываю прошивку на Орин мк2 передача уже заработала, пока все идет хорошо. Первая версия прошивки что на видео была на базе Анжелии, с 16бит цапом оказалась не все так просто. Позже выложу скрины.
Отладил прошивку на базе ориона, весь функционал работает. Передатчик конечно очень в впечатлил в сравнении со старыми чипами(Ad9744) начала 200х годов разница не сравнимая на 10м, и 6м разница по вне полосным излучениям не сравнить, то есть в районе 90дб с 16-бит цап.
Re: Проектирования сдр, модернезация!!
Добавлено: 26 окт 2020 17:53
eu2av
Re: Проектирования сдр, модернезация!!
Добавлено: 28 окт 2020 00:13
eu2av
Полностью отладил прошивку второй протокол.
https://www.youtube.com/watch?v=d_yslCSvolo
Re: Проектирования сдр, модернезация!!
Добавлено: 06 ноя 2020 11:03
rz1zr
Юрий, покажите шумовую дорожку в ConsoleSDR без антенны, интересно посмотреть..
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 06:15
eu2av
Приветствую Александр! Шумовую дорожку как раз вчера обсуждали в закрытом чате, уже человек 6 участвует в самостоятельной сборки. Доступ к чату только участником сборки. Сейчас особо не хватает времени, но позже я сделаю обзор где покажу шумовую дорожку, она вышла в районе -153дб, при полосе 192.
Александр сдр консолью не пользуюсь, как то пробовал не понравился этот софт.
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 09:01
rz1zr
Юрий, спасибо, но хотелось посмотреть именно в консоле, тетис не совсем устраивает )))
или, индикатор переключите на dBm, калибровку в тетисе делали ?
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 17:26
eu2av
Александр да конечно все откалибровано.
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 18:10
rz1zr
Юрий, S-метр переключите в режим dBm, и в CW с полосой фильтра 0.5 кГц, какое значение ?
и если есть возможность, при таких же условиях замерить Одисей2 ?
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 19:15
eu2av

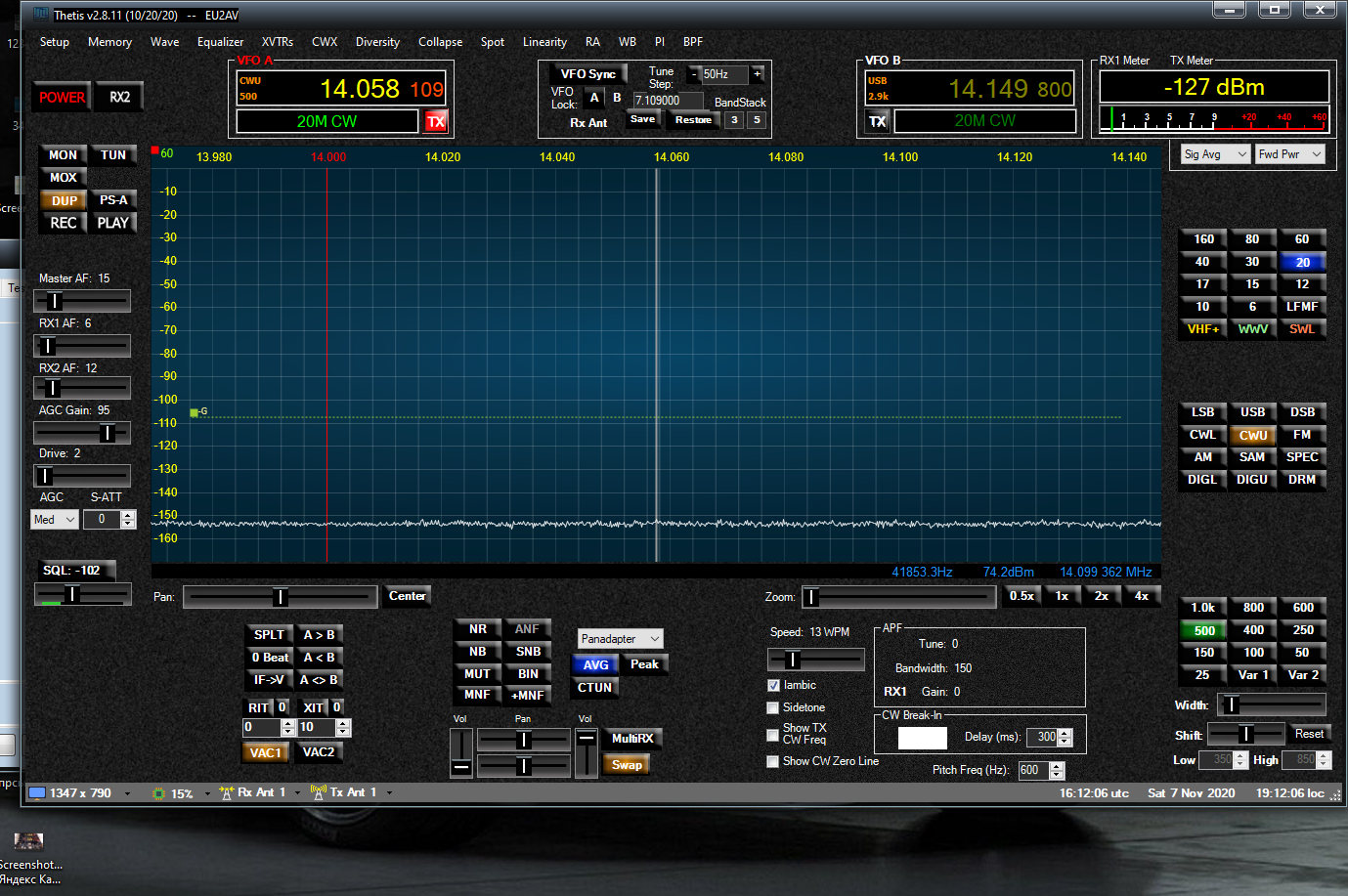

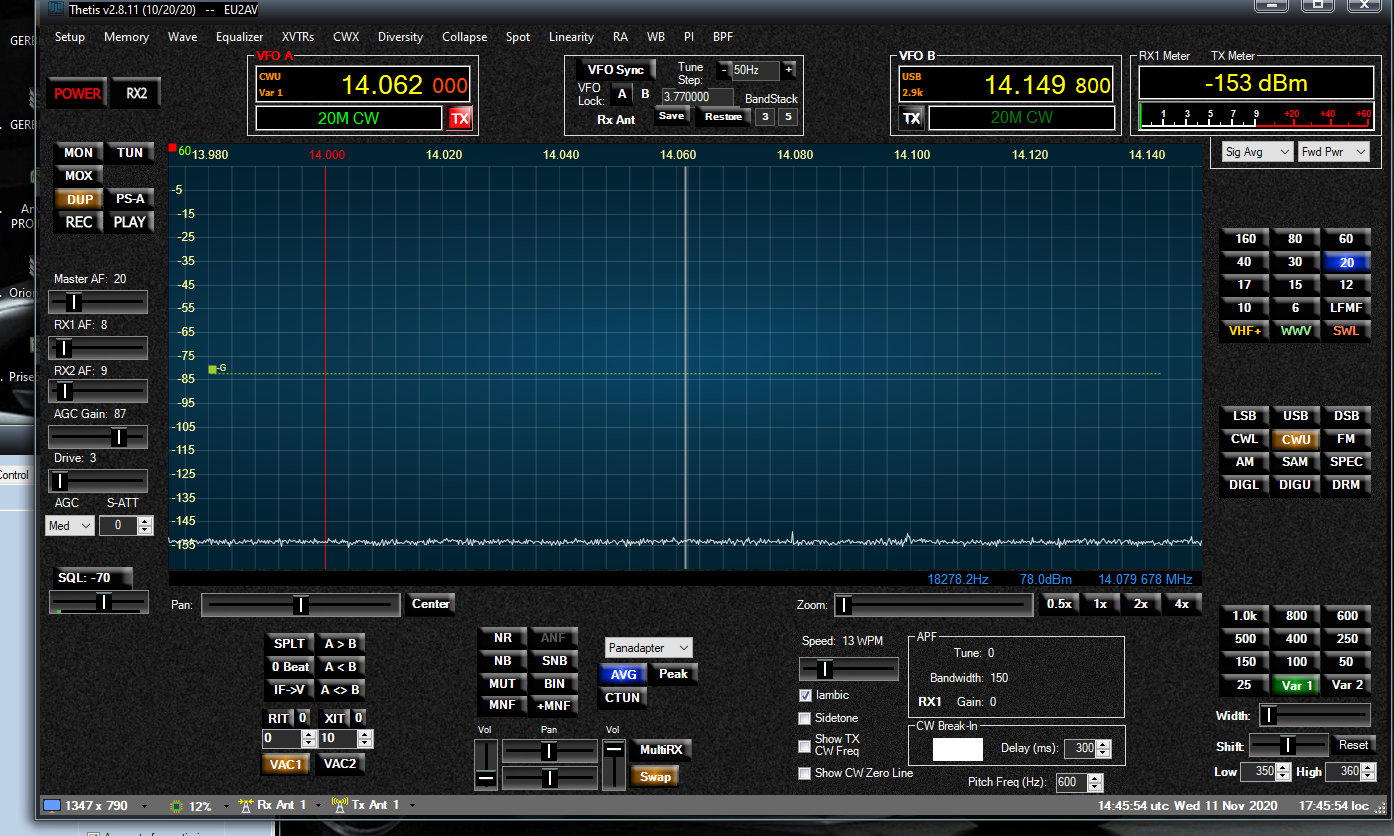

Александр у вас Одиссей2 подключен посмотрите,лучше поделитесь скрином? Одиссей2 надо подключать потом сеть настраивать, тут все автоматом не чего не надо делать с настройками сети.
- Screenshot_4.png (792.17 КБ) 161218 просмотров
- Screenshot_2.png (717.99 КБ) 161104 просмотра
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 21:03
rz1zr
Юрий, вот теперь все понятно, спасибо, на одиссее у меня было -125, трансивера уже нет,
у меня сейчас новая игрушка Airspy HF+ Discovery )))
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 22:27
eu2av
Грубо говоря тоже самое
Да и в обще о чём речь, тут еще 5-7лет назад было понятно что нужно делать что то с передатчиком ad9744 чем выше чистота тем больше артефактов, на мой взгляд приемник рассматривать в самую последнюю очередь и еще можно и ухудшить параметры(rx), что не как не повлияет для работы в эфире, например в одисее2 как раз золотая середина.
Александр Спасибо за инфо.., HF + Discovery почитаю интересно, софт конечно корявый, я так понял это всего лишь приемник.
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 22:41
rz1zr
Юрий, про софт, зря вы так ))) софт консоли, просто отличный ! мне ну очень нравится )))
тетис не поддерживает, основная программа для него шарп, вот где опций! я когда первый раз установил шарп, был просто в шоке )))
консоль с тетис на несколько порядков! ниже, очень много плагинов, настроить можно все и вся )))
естественно это все только для приемника..
Re: Проектирования сдр, модернезация!!
Добавлено: 07 ноя 2020 22:45
eu2av
Да это может я грубо выразился
как то пробовал консоль, да интересно с одной стороны покрутить, по щупать) настроек много, а вот как то для реальной работы в эфире показалось очень не удобно, ну и тут да дело привычек еще.
Re: Проектирования сдр, модернезация!!
Добавлено: 14 ноя 2020 09:15
eu2av
Re: Проектирования сдр, модернезация!!
Добавлено: 14 ноя 2020 10:07
rz1zr
Юрий, а что это за палки по всему диапазону, чьи они ?
и еще момент, раньше вы показывали шум в CW и 0.5 кГц, было -127, сейчас у вас SSB и 2.5 кГц, и опять -127,
почему так, включите CW и 0.5 кГц, для полноты картины..
Re: Проектирования сдр, модернезация!!
Добавлено: 14 ноя 2020 10:42
eu2av
Александр если вы про видео, я в начале показал как работает мой Гермес, потом включил новый сдр. Там не чего удивительного ацп 2208 уже вдоль и поперек обсуждали на многих форумах, в драйвере стоит LTC6400-14дб, в Гермес стоит драйвер с усилением 20дб.
Re: Проектирования сдр, модернезация!!
Добавлено: 14 ноя 2020 10:59
rz1zr
Юрий, извиняюсь! не до конца и не внимательно посмотрел видео, теперь все встало на свои места )))
не плохое радио получилось ! мне нравится !
Re: Проектирования сдр, модернезация!!
Добавлено: 14 ноя 2020 11:15
eu2av
Александр Спасибо! Хотел конечно сделать более детальный обзор но как всегда времени не хватает на все, позже просто сделаю обзор по самой плате и тд..
Re: Проектирования сдр, модернезация!!
Добавлено: 14 ноя 2020 14:01
rz1zr
Юрий, да, будет интересно, и еще бы сравнение с Одиссеем2 сделать, будет ли разница ?
по шумовой дорожке, по палкам, а если и по динамике, то вообще здорово!
Re: Проектирования сдр, модернезация!!
Добавлено: 14 ноя 2020 22:27
eu2av
Александр думаю скоро будет больше измерений и сравнений! В Новгороде ребята уже собрали, правда поставили в ацп2215 разница видна но пока не было точных измерений. Сейчас Ребята в Москве тоже приступили к сборке данного сдр, кстати с вашего региона человека четыре тоже участвуют в самостоятельной сборки.
По динамике были сравнения, в общем то все подтверждается в заявленных характеристиках 2208. Сравнения с Одисей2, Гермес выигрывает по динамики на 3дб, Anvelina2 не менее 7дб, для меня главное что не хуже, большое внимания к передатчику 16бит который себя оправдывает, все токи современный прямой синтез это совсем другой уровень.
Re: Проектирования сдр, модернезация!!
Добавлено: 19 ноя 2020 05:12
eu2av

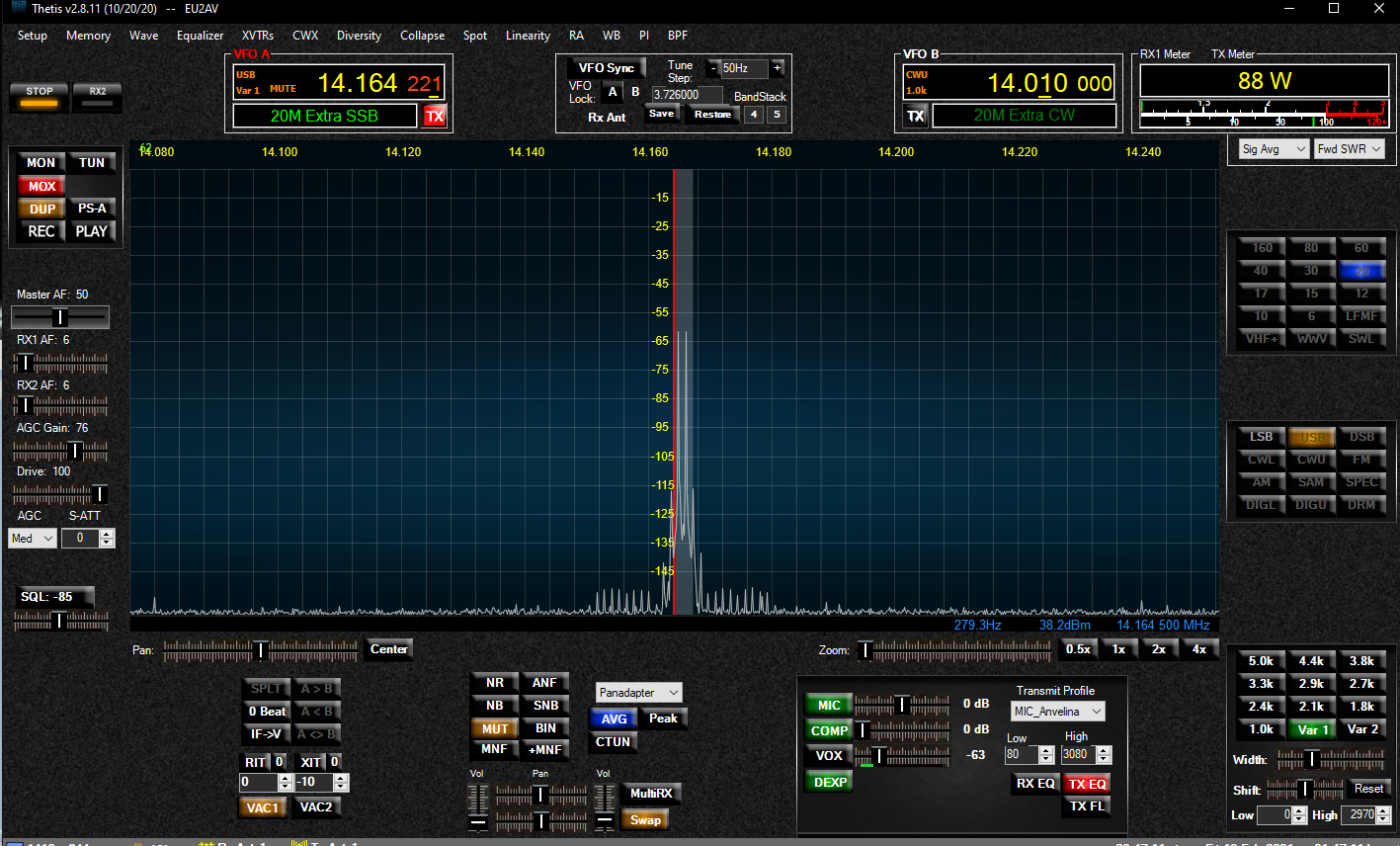

ИМД-3 выход с платы Anvelina 2, при 1ватт.
- (1ватт)имд-3.png (764.56 КБ) 157055 просмотров
► Показать
Ниже имд-3, 100ватт PA (RD100).
Что интересно когда поднимаю мощность от минимум до максимум, то шумовая дорожка не поднимается. Пробовал в гермес, и другие с древним цап, то шумовая дорожка заметно поднимается(это говорит о фазовом шуме тх), что в очередной раз оправдывает меру использовать современные 16бит DACD (TX).
Re: Проектирования сдр, модернезация!!
Добавлено: 21 ноя 2020 14:51
DH1KLM
Привет Юрий,
Я уже некоторое время наблюдаю за вашим проектом, и я просто потрясен тем, что вы из него сделали. Это выглядит очень профессионально, поэтому я хотел бы спросить, есть ли для этого проекта такие документы, как файлы Gerber, схемы и списки деталей.
Или может кто-нибудь купить плату с напаянным Cyclone, или же готовую распаянную плату?
Вы также можете ответить в личном сообщении.
Re: Проектирования сдр, модернезация!!
Добавлено: 21 ноя 2020 15:51
rz1zr
мне тоже интересно )))
Re: Проектирования сдр, модернезация!!
Добавлено: 21 ноя 2020 19:06
eu2av
Приветствую Sigi, Спасибо за хорошую оценку, мои желания изначально были гораздо скромнее
Сразу хотел сделать улучшенную Angelia, но как то все более удачно сложилось с DACD MAX5891, на базе прошивки Орион мк2. Что касается самостоятельной сборки платы можно писать мне на имейл, документация для самостоятельной сборки подготовлена, также уже работает Boltader, отлажены файлы rbf первого и второго протокола. Проект будет закрытый, учитывая что платы имеют 6-сть слоёв с индивидуальными стэками между слоями и если даже заказать 10плат это будет стоить больших денег, я очень сомневаюсь что кто то закажет минимальную партию ради того что бы сделать себе один экземпляр.
Sigi посмотрите вот список компонентов:
Re: Проектирования сдр, модернезация!!
Добавлено: 03 дек 2020 01:19
eu2av
Перевод не идеальный, но все же очень полезный документ для пользователей сдр.
Инструкция для Thetis:
Re: Проектирования сдр, модернезация!!
Добавлено: 06 дек 2020 21:30
eu2av
Re: Проектирования сдр, модернезация!!
Добавлено: 15 дек 2020 10:07
eu2av

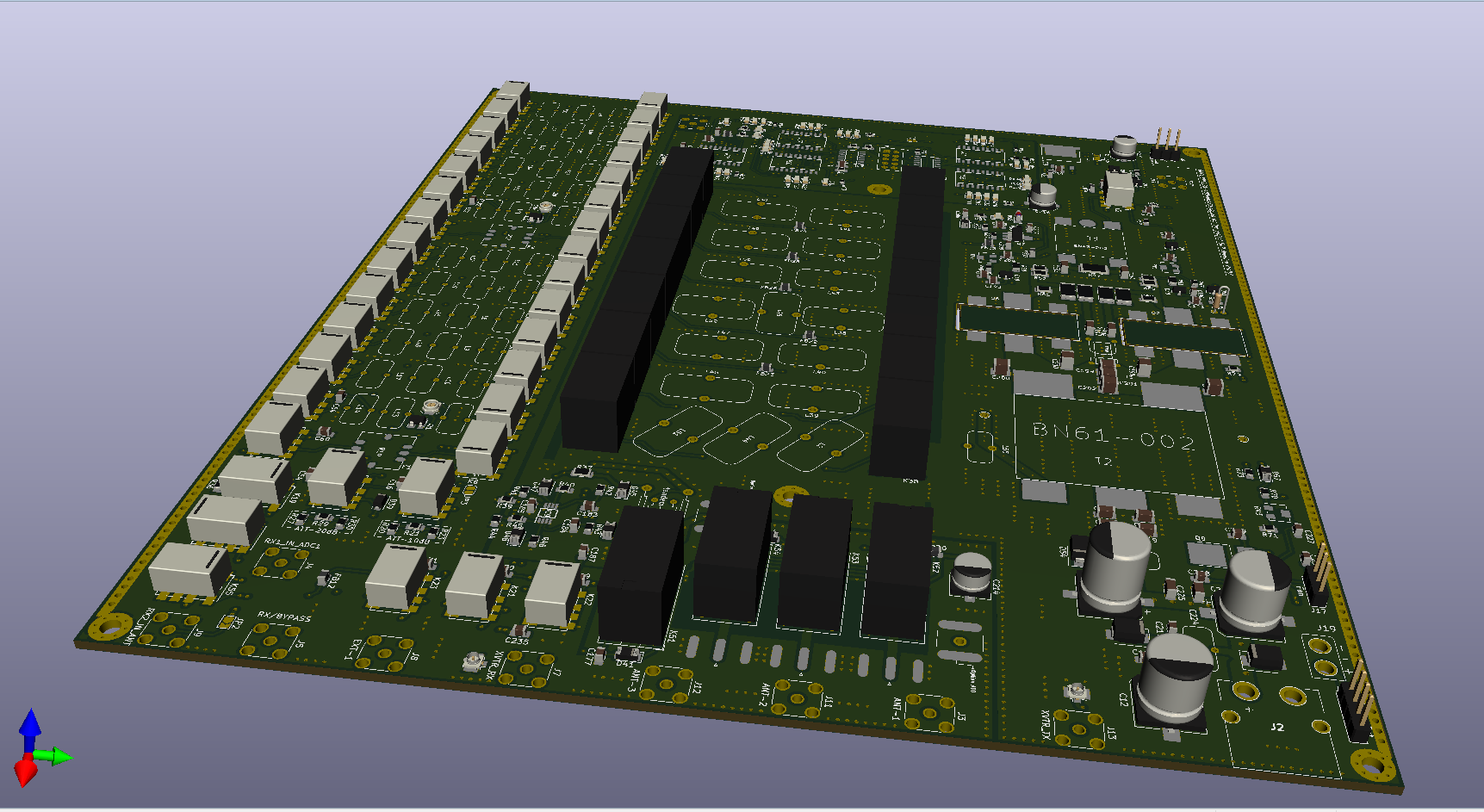

- BPF_PA-Anvelina-SDR.png (290.26 КБ) 159077 просмотров
Re: Проектирования сдр, модернезация!!
Добавлено: 15 дек 2020 23:50
rz1zr
вот это круто!
интересно, какой размер платы получился ?
Re: Проектирования сдр, модернезация!!
Добавлено: 16 дек 2020 01:01
eu2av
Привет Александр! По размерам вышло 230х200.
Re: Проектирования сдр, модернезация!!
Добавлено: 19 дек 2020 18:51
eu2av
Re: Проектирования сдр, модернезация!!
Добавлено: 16 фев 2021 18:11
eu2av
Хорошая новость для тех кто следит за темой. В официальном магазине появилось не большое количество плат, для самостоятельной сборки.
https://radiolav.ru/catalog/bloki_modul ... az/117240/
Re: Проектирования сдр, модернезация!!
Добавлено: 26 мар 2021 23:27
eu2av

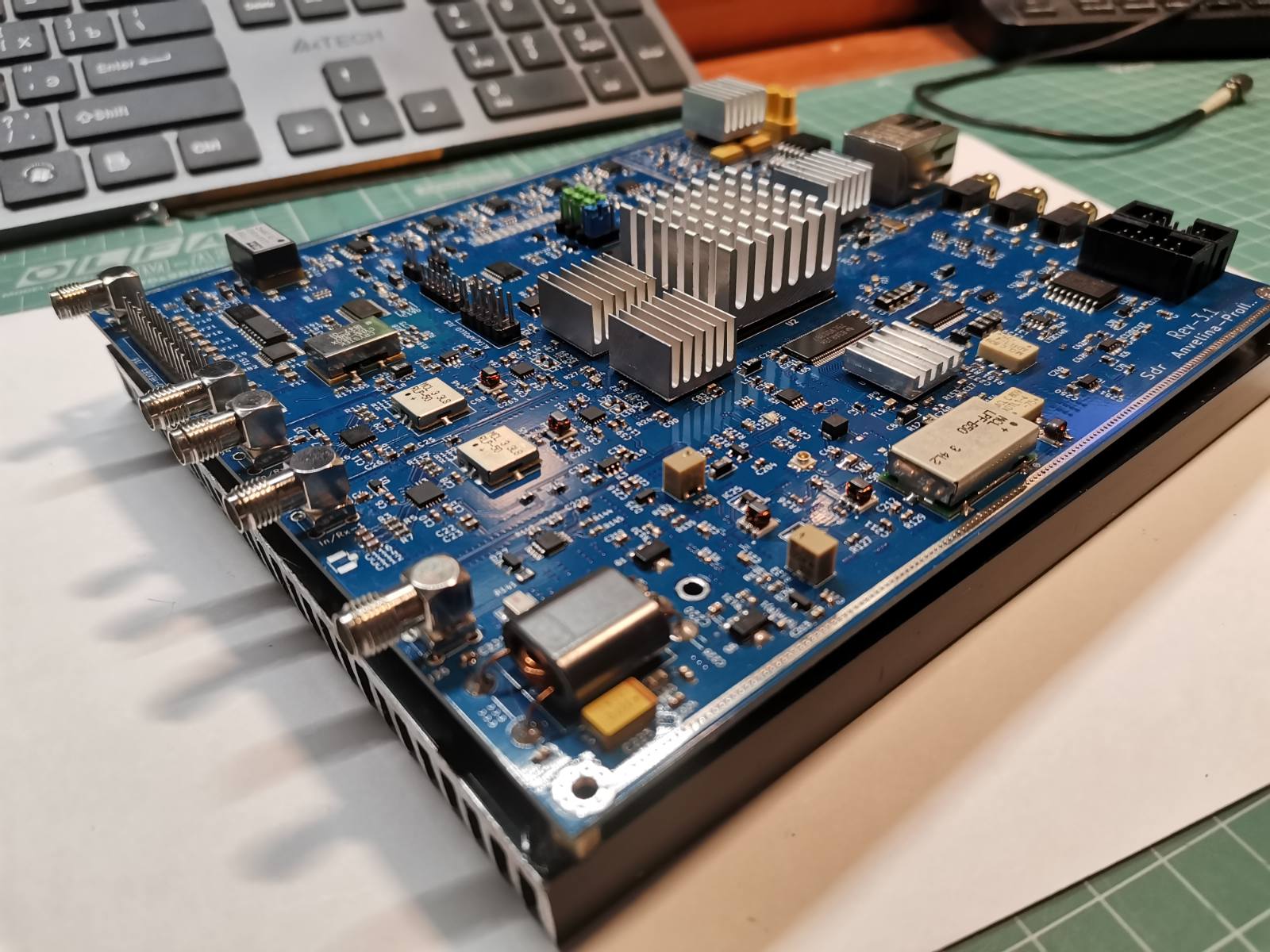

RX3AM Сегодня сделал первый запуск платы сдр
- IMG-bccef16d9e56ea0f1033e16cad1d74e7-V.jpg (235.58 КБ) 155872 просмотра
https://youtu.be/I2FmpJwz9G0
Re: Проектирования сдр, модернезация!!
Добавлено: 05 апр 2021 16:32
eu2av
Я не являюсь программистом, но стало интересно открыть исходники thetis, потихоньку пробовать изучать. Со временем хочется сделать стрелочный с-метр

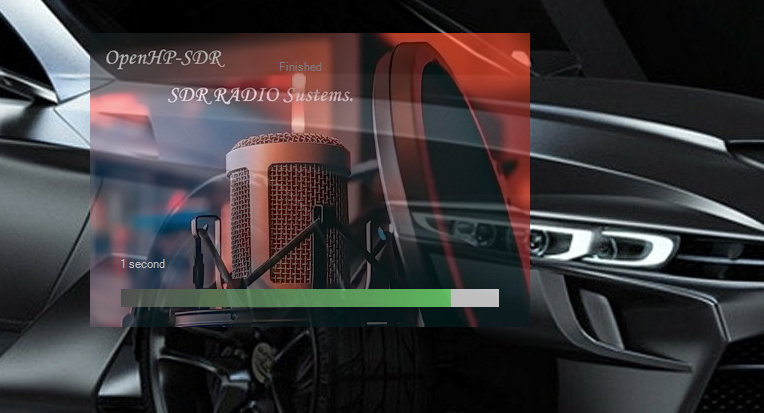

Тэтис изменил заставку, добавил скин.
Кому интересно вот эта версия:
- Screenshot_2.png (568.36 КБ) 155145 просмотров
Re: Проектирования сдр, модернезация!!
Добавлено: 06 апр 2021 16:05
rz1zr
Юрий, если изменения в файле .exe то выкладывайте только его, что бы не устанавливать программу целиком еще один раз...
Re: Проектирования сдр, модернезация!!
Добавлено: 07 апр 2021 04:07
eu2av
Приветствую Александр, да конечно иногда это удобнее вот этот файл:
Re: Проектирования сдр, модернезация!!
Добавлено: 10 апр 2021 09:53
eu2av
Получил измерения от Дмитрия RX3AM :
Re: Проектирования сдр, модернезация!!
Добавлено: 29 апр 2021 11:17
eu2av
Начал сборку всего в корпус, корпус разрабатывал совместно с Олегом eu1av. Выходная мощность трансивера (160-10м) получилась до 120ватт с хорошим имд-3 , так же в корпусе предусмотрел место для укв модуля.
Re: Проектирования сдр, модернезация!!
Добавлено: 29 апр 2021 17:36
eu2av
Re: Проектирования сдр, модернезация!!
Добавлено: 29 сен 2021 07:37
eu2av
За лето обкатал обновленную версию платы, не хитро ее обозначил для себя как версия третьего поколения под аббревиатурой "PROIII"
Главные изменения коснулись LAN-чипа, теперь используется KSZ9031.., так же питающие стабилизаторы по LAN и по ядру f-pga (1.2в) переделаны на DC стабилизаторы-это значительно снизило потребления тока платы, далее ещё в начале года сделал много экспериментов по драйверу АЦП, новый драйвер (ADN4663) существенно улучшил чистоту спектра приемников. По генератору tcxo 10мгц по выходу добавлен двух звенный фнч, что тоже дало результат как по RX так и по TX. Надо ещё сказать по разводке самой платы и внутренних слоев проделал большую работу, что тоже в значительной мере сказалось на общих параметрах всего тракта.
Теперь новая версия платы потребляет при напряжении 13.8в, всего 700-740ма, что значительно снизило нагрев платы и теперь не требует дополнительного охлаждения, ведь если вспомнить то в версии про2 потребляемый ток составлял 1400-1480ма.
Небольшое видео:
https://www.youtube.com/watch?v=Ra71UdGsjCc&t=25s
Re: Проектирования сдр, модернезация!!
Добавлено: 24 окт 2021 04:53
eu2av
Сегодня Роман приятно порадовал своим видеороликом, он полностью повторил новую конструкцию.
Всегда приятно видеть подобные видео
https://www.youtube.com/watch?v=iDGNYHNPoOI
Re: Проектирования сдр, модернезация!!
Добавлено: 15 ноя 2021 01:29
eu2av
Вариант плат с золочением
На днях отправил несколько полностью готовых плат RX3AM, Сегодня уже получил от него сообщения что все было получено, по словам Дмитрия впечатления очень хорошие, в общем ждем от него не большого тестирования.
Re: Проектирования сдр, модернезация!!
Добавлено: 27 янв 2022 22:56
rx3dr
Юрий , отличная работа!
И очень хорошо , что для каждого приемника есть свой BPF.
Re: Проектирования сдр, модернезация!!
Добавлено: 28 янв 2022 23:13
eu2av
Александр рад вас приветствовать! Спасибо, да это делает второй приемник более полноценным, что гораздо удобнее.
Re: Проектирования сдр, модернезация!!
Добавлено: 27 май 2022 12:02
yo3wl
Привет, Юрий,
Если инициаторы проекта HPSDR остановились, Гермеса больше нет, то проект не умер! Доказательством является то, что Дэвид разработал Odyssey 2, а тебе удалось развить проект дальше с Avelina.
За результаты, которых ты достиг с помощью Avelina SDR, я могу только поздравить тебя!
Работа и время, потраченные на это хобби, вознаграждаются результатами.
С нетерпением жду первых тестов с "Diversity"!
Еще раз поздравляю!
73, Christian
Re: Проектирования сдр, модернезация!!
Добавлено: 01 июн 2022 21:57
eu2av
Christian Привет Спасибо за хороший отзыв и поддержку это только мотивирует
что касается Diversity пробовал эту функцию довольно не плохо получается .
Кстати есть задумка, если сегодня существует Гермес-лайт, хочется сделать Гермес-про, с 16-бит тх. Если бы еще как то
заинтересовать Апачи-лабс что бы их производили было бы очень здорово на смену старого Гермес, так как я физически не могу делать это в каких то масштабах, судя по обратной связи в основном все хотят готовую конструкцию, а вот самостоятельно собирать решаются не многие. Если все хорошо сложится у меня по времени, то во второй половине года попробую займусь.
Что касается сдр Анвелина в версии про-3 на сегодня полностью отлаженный, Christian надеюсь вы скоро порадуете собранным трансивером (сдр Анвелина).
