Тема нацелена для повышения качества выходных передатчиков в сдр, например данный драйвер идеально подойдет к таким трактам как Ред-питая,HIQSDR, Одиссей и тд.. Частая проблема с которой я с сталкивался в готовых конструкций сдр это чрезмерное усиления каскадов в драйвере усилителя, например если рассмотреть такие замечательные сборки транзисторов как bga616.. и подобные то эти сборки нормированы как по входу так и по выходу, соответственно имеют более линейную характеристику в заявленном диапазоне усиления, если делаем усилитель на транзисторах то здесь очень важно настроить правильный режим в зависимости от применяемых транзисторов, то есть я хочу сказать что этот параметр очень важно выдержать и не стоит заниматься выжиманием мощи особенно в драйверных каскадах, иначе по факту получим плохо управляемый РА по регулировки выходной мощности, я часто видел как в не которых конструкциях драйвер работает почти как компрессор
Прикрепляю схему предлагаемого драйвера: Гербер файл полностью готов к загрузке в производство JLCB: Основные характеристики
-входная мощность не более 0.3в-
-выходная мощность до 2ватт-
-уровень побочных излучений не хуже чем -45-50дб-
-имд-3, не хуже чем -60дб при вых.. 1ватт-

Подобный драйвер уже 3-тий год успешно работает в маем сдр Гермес, что удобно на борту драйвера присутствует входной фильтр что очень удобно, особенно идеальное решения для Ред-питая, да и в обще я очень не рекомендую применять самодельные фнч фильтры, так как они очень сильно проигрывают промышленным проверенно уже не однократно, тут главным критерием выступает то что очень сложно настроить фнч в очень широкой полосе1-50Мгц (то есть вход выход 50ом).

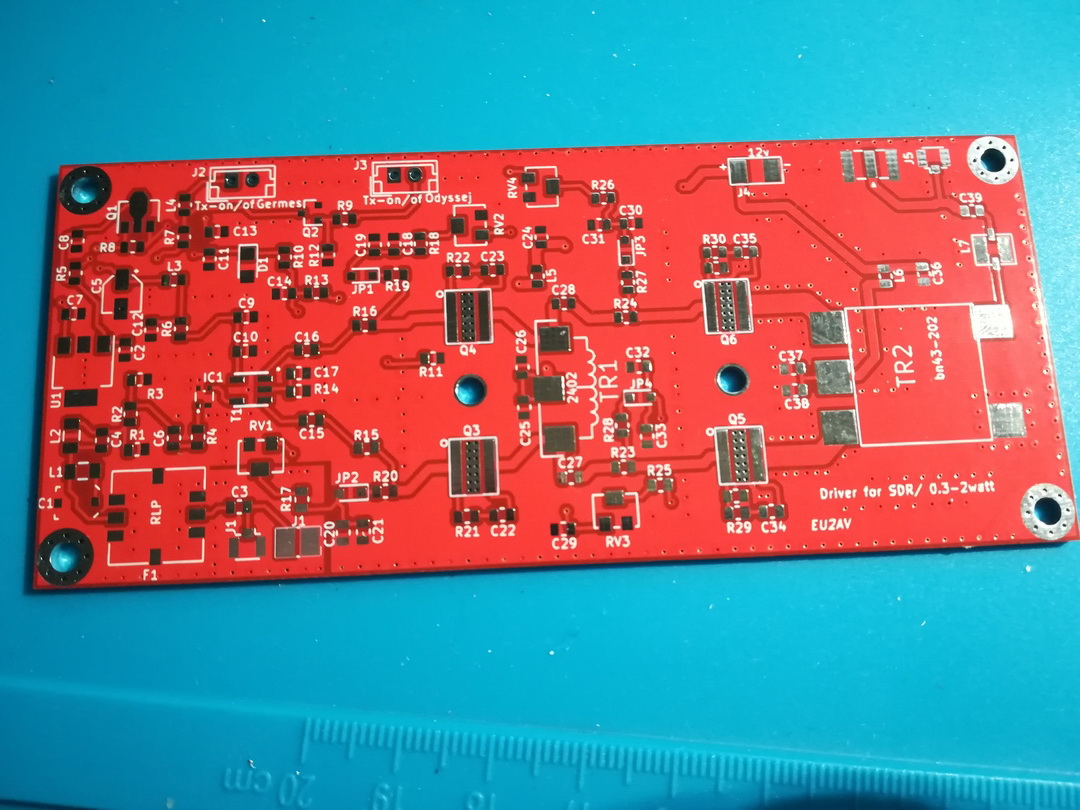

Заказал платы данного драйвера, кто заинтересован повторить конструкцию, советую дождаться испытаний этой версии PCB( платы).

Скажите как дела по проекту драйвера очени интересен результат

Николай Привет! Платы успешно получил, осталось попробовать собрать первый экземпляр.

Добрый день Юрий подскажите намоточные данные по трансформаторам TR1, TR2 и порядок намотки

Андрей Привет! ТР1 намотан в два провода без скрутки (обмотки начало с концом). ТР2 первичная 3+3, вторичная 3 витка.

А фото можно:)?

Андрей поищите фото по немецкому РА 5-10ватт для hiqsdr, там очень наглядно показано. Если не найдете будем мотать и фотографировать в свободное время.

Найдено. https://www.db1cc.de/elektronik/hiqsdr/mppa-10w-pa.html

Верно) этот РА, там тока помню были подробные фото как мотать.

Юрий а ТР1 сколько витков имеет?

ТР1 я мотал на сердечники BN43-2402, Андрей возьмите два провода и намотайте 3-витка без скрутки, потом соедините между собой обмотки начало с концом это будет средний вывод.

Hi Yuri,

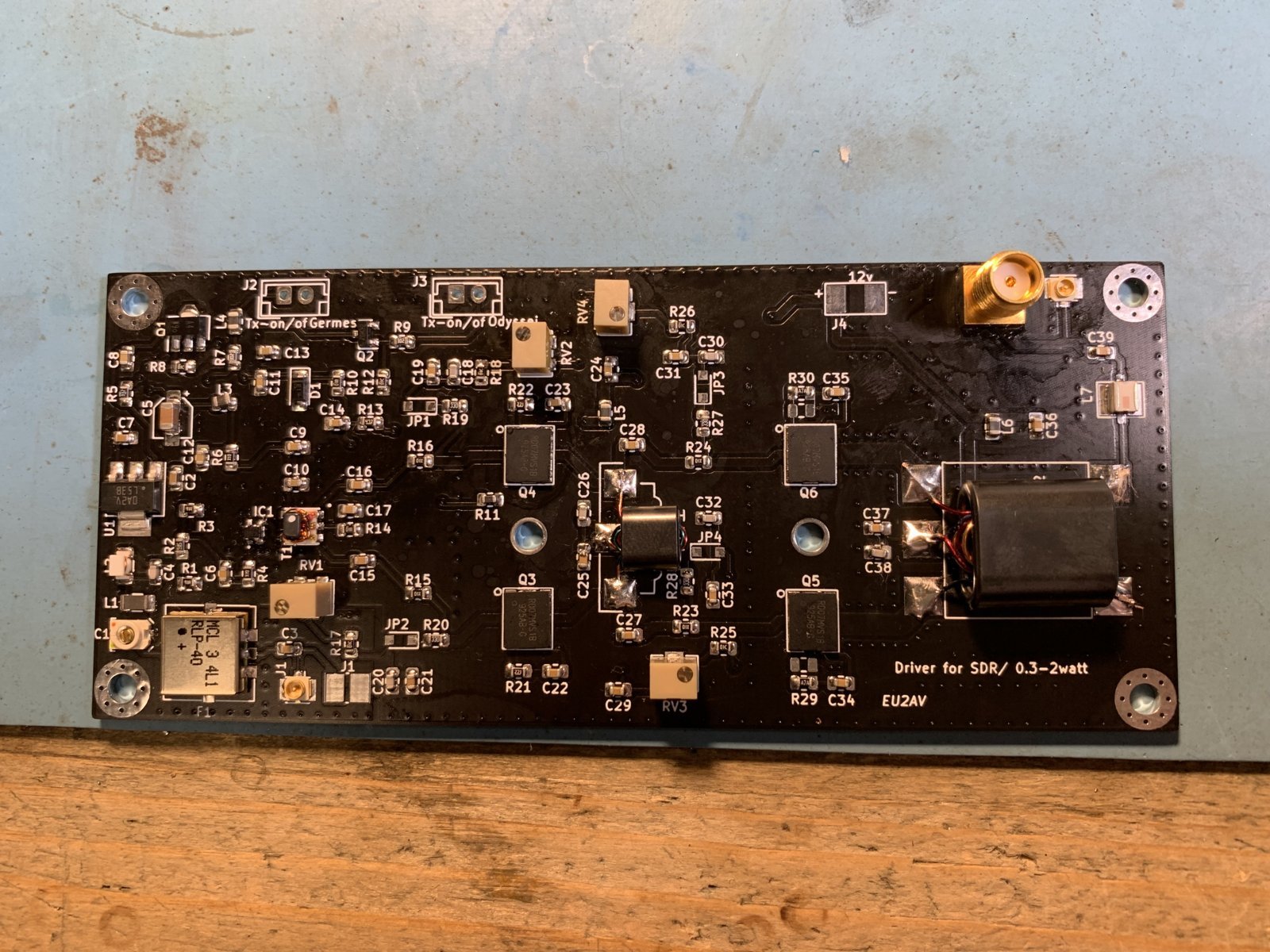

i have allmost finished your SDR Driver. Please refer with attached picture.
I would like to know how do you suggest to proceed to adjust mosfet bias and the bias vaules [mA].
Like your schematic i have used the filter RLP40. Why you do not have used RLP50 for cover also 6m band ?
Thanks, 73
Luca IK2LRN
Italia

Luka Greetings, glad to hear I made this driver for my Hermes sdr, the signal was taken directly after the DAC transformer, for this reason I used RLP-40 at the input, its bandwidth is 55 MHz, for RLP-50 it is about 65 MHz. As for the quiescent currents for rd07 .., I set 180mA for each. I creeped the board on the cooling plate.

Hi Yuri,
i intend to use it with my homebuilt Hermes Board.
How do you have pick-up the signal from the board ? Do you have applied ufl connectors?
If i pick up the signal from the board tx output sma how i need to change the attenuator ?
It is expected performance degradation if you use the tx output vs directly to DAC ?
I will prefer to not modify the Hermes board.
Thanks
Luca IK2LRN

Лука, я снял сигнал со своего SDR-Hermes непосредственно с выхода трансформатора T1-1, который находится на выходе ЦАП AD9744, фильтр RLP-40 и схема коррекции также были удалены. Если вы поставите att после усилителя Hermes, то этот драйвер теряет весь свой смысл, задача этого драйвера - получить более линейный сигнал. Я не использовал разъемы smt, я подключался с помощью кабеля rg316.

Thanks for your reply.
If i use the the 0.3w output sma i need to modify the attenuator?
Luca

This is not acceptable, you need to take the signal from the DAC transformer, otherwise it does not make sense.

Ok, Thanks.
Luca
