Учитывая опыт изготовления предыдущих конструкций усилителей, появилась идея сделать хорошую качественную конструкцию усилителя в первую очередь заточенную под сдр технику, при питании напряжением +12-14 вольт.
Перед проектированием были рассмотрены платы РА- дорогих топовых моделей трансиверов,а также были рассмотрены и другие схемотехники конструкций.
А также были учтены все пожелания коллег радиолюбителей! Этот усилитель полностью адаптирован к моей конструкции BPF версий 1.2-1.3, то есть был полностью разработан режим для двух трансвертеров и цепей блокирования РА в режиме укв.
Также усилитель имеет универсальный формат подключений для распространенных сдр, таких как Одиссей, Гермес, Орион и тд.. То-есть усилитель может использоваться всего лишь с основной платой сдр и при этом можно расширять функционал при подключении BPF,что несомненно делает тракт очень удобным и в тоже время нельзя сказать,что это какая-та альтернатива
Основные характеристики.
-Входной сигнал раскачки до 0.3-0.5 ватт-
-Выходная мощность 100-130 ватт-
-ИМД-3 не хуже чем -30-32дб (при мощности 100ватт)-
-Напряжение питания 12-14 вольт-
-Возможность подключения укв конвертера(2 шт)-
-Ксв метр, прямая обратная(выходы)-
-Направленный ответвитель для режима DUP( PureSignal)-
-Вход RX-
Усилитель был разработан еще в начале лета 2019 года, в ближайшие дни получу pcb(платы), буду обновлять ветку со всеми измерениями.

Схема:Отлаженная редакция схемы, обновлено 14.07.2020г. Список компонентов(в HTML), и расположения деталей на плате: Пример использования списка компонентов: https://openscopeproject.org/Interactiv ... Px201.html

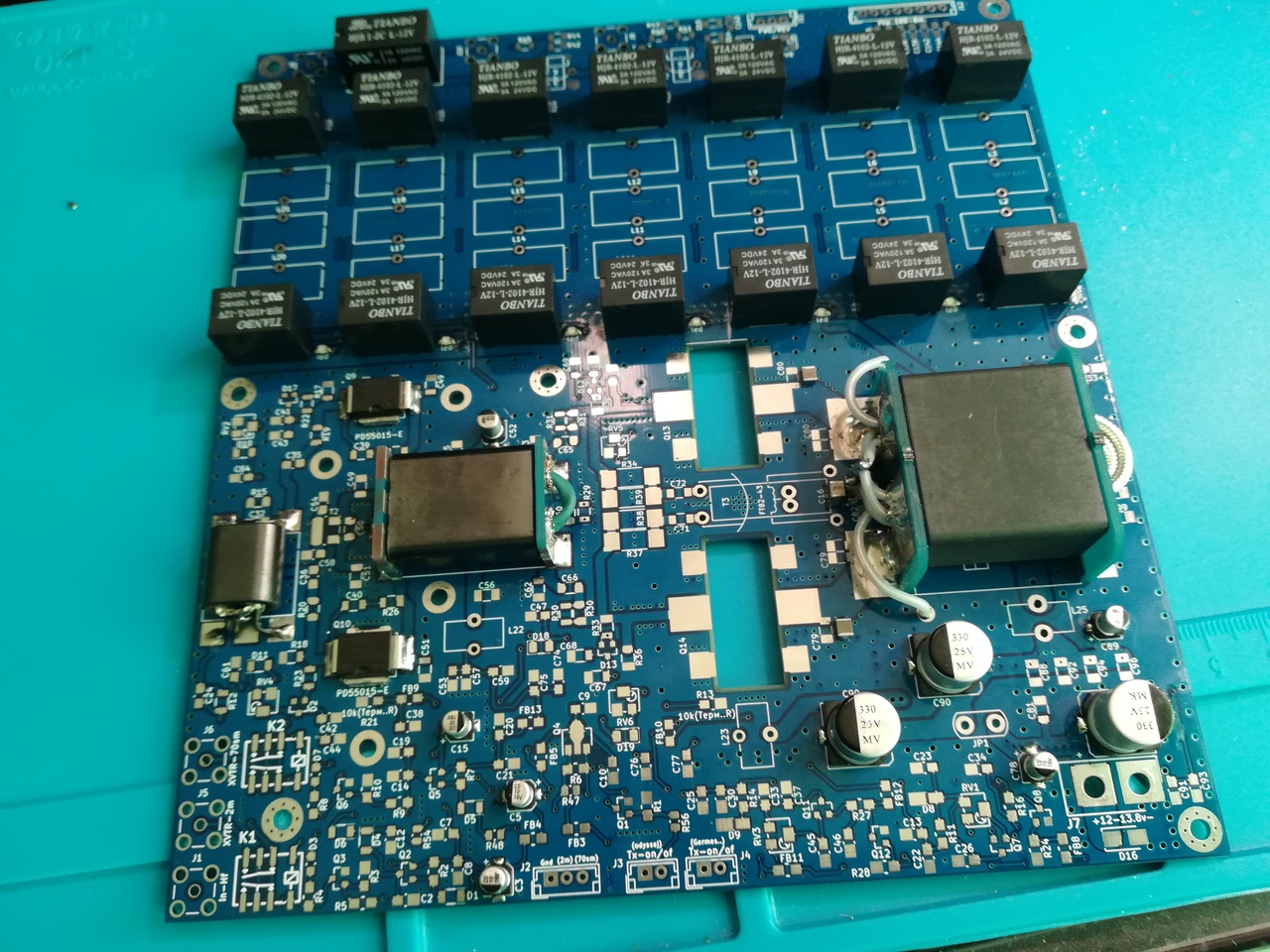

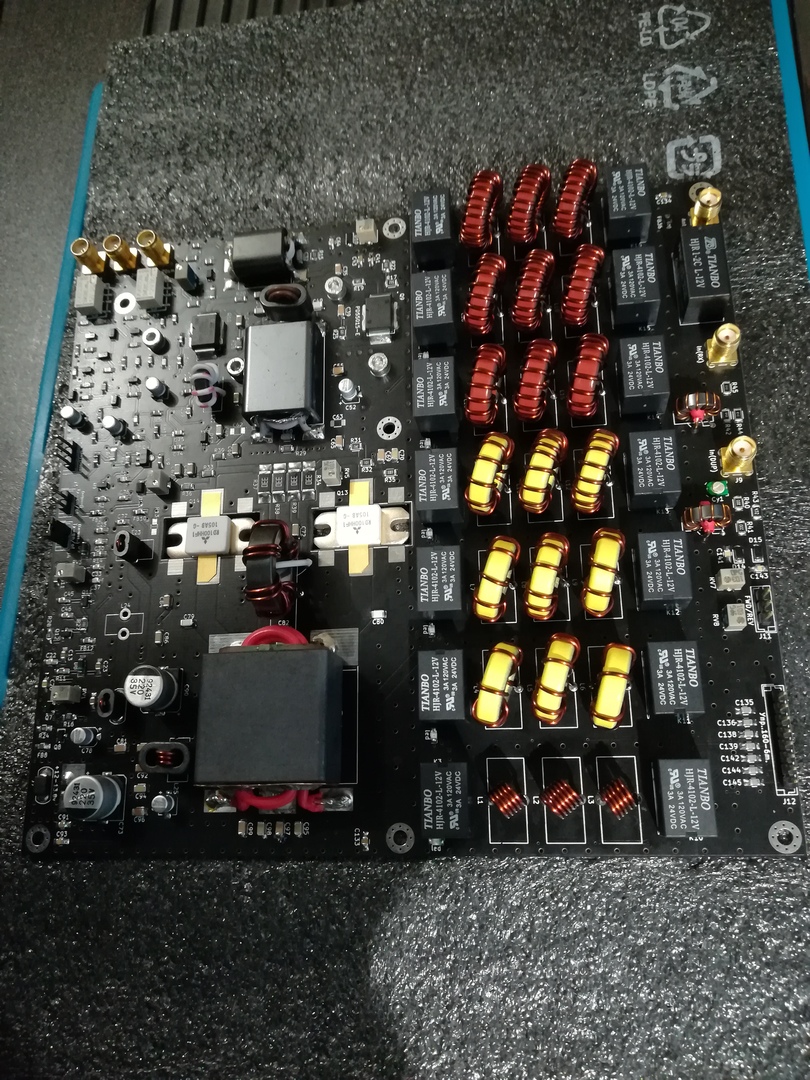

Пришли платы РА потихоньку начал сборку

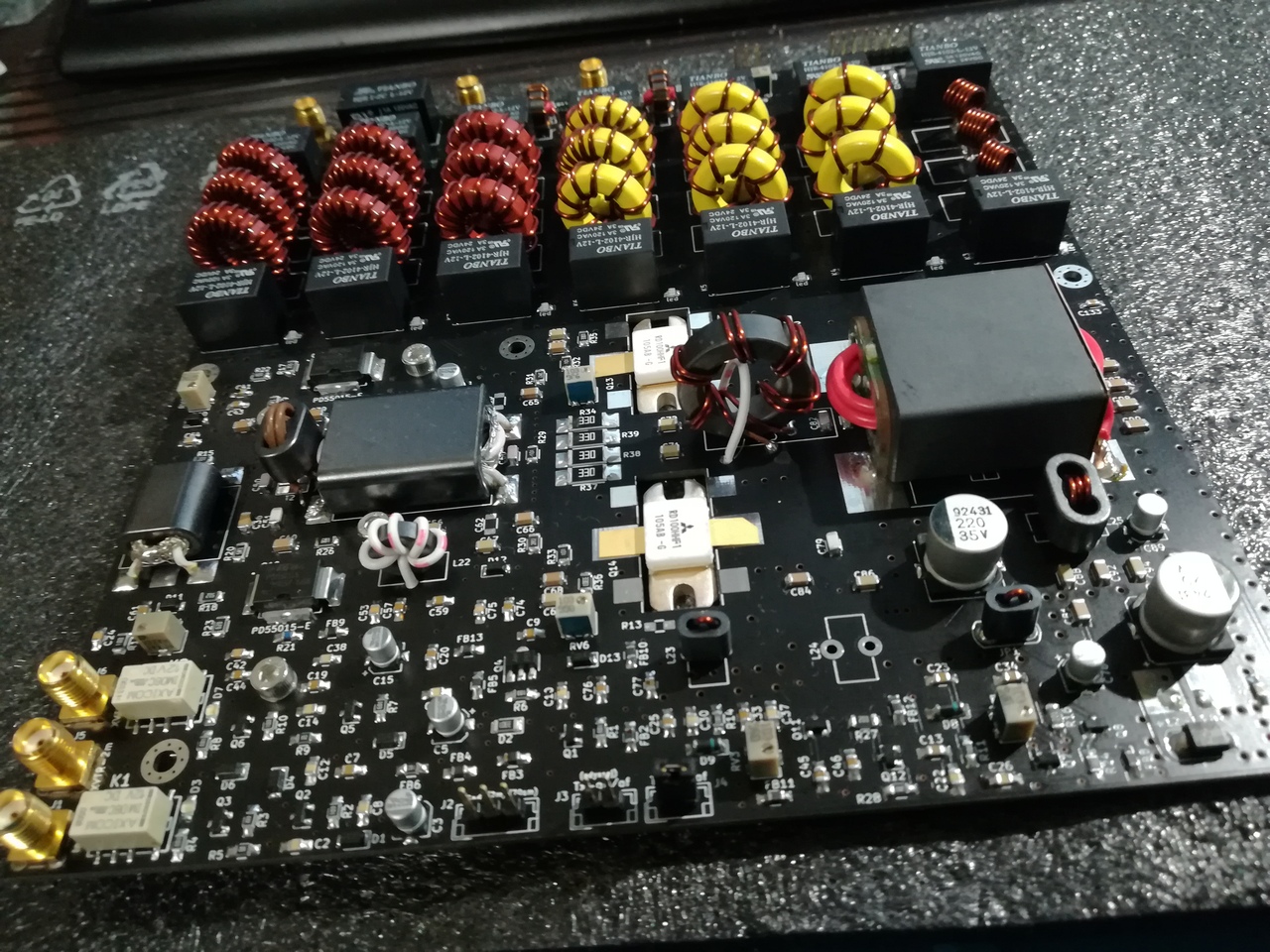

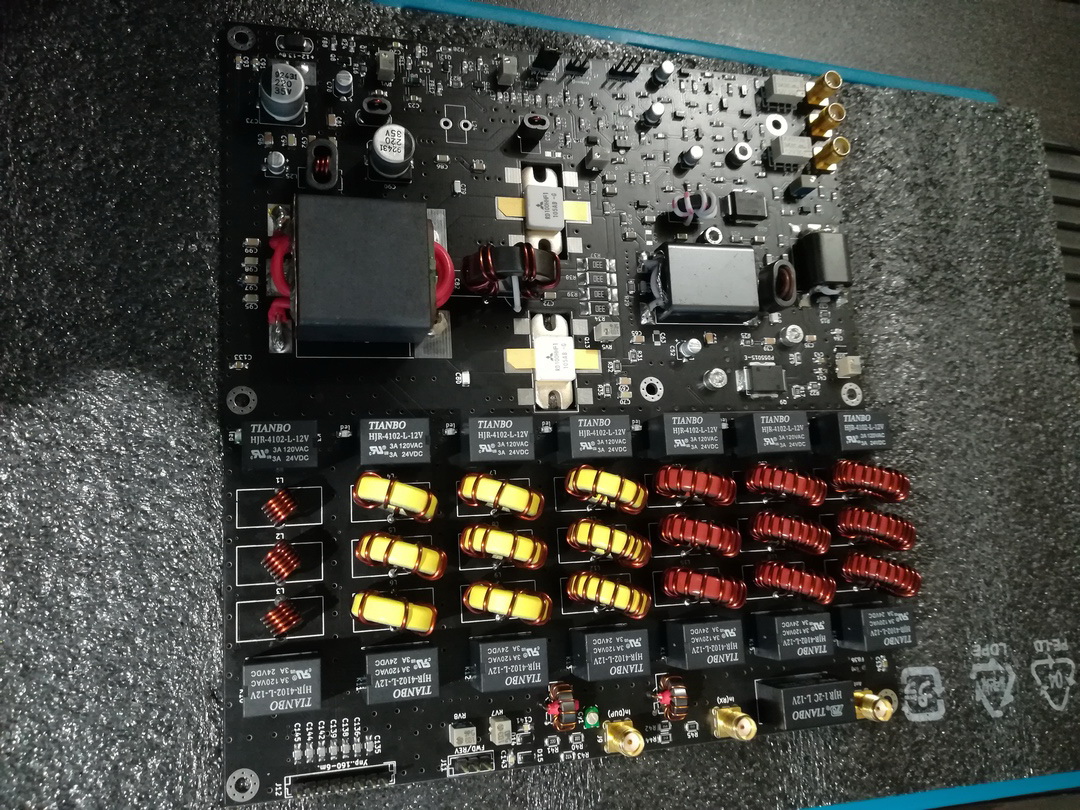

На сегодняшний день полностью собран усилитель Понравилась работа термокомпенсация по токам покоя, теперь очень удобно выбрать более правильный режим работы для транзисторов, что обеспечит более стабильную работу всего тракта РА.
Много времени ушло на настройку фнч, прям скажем получилось не идеально на 160м! ну думаю для первого экземпляра вполне меня устроит.

Графики фнч:

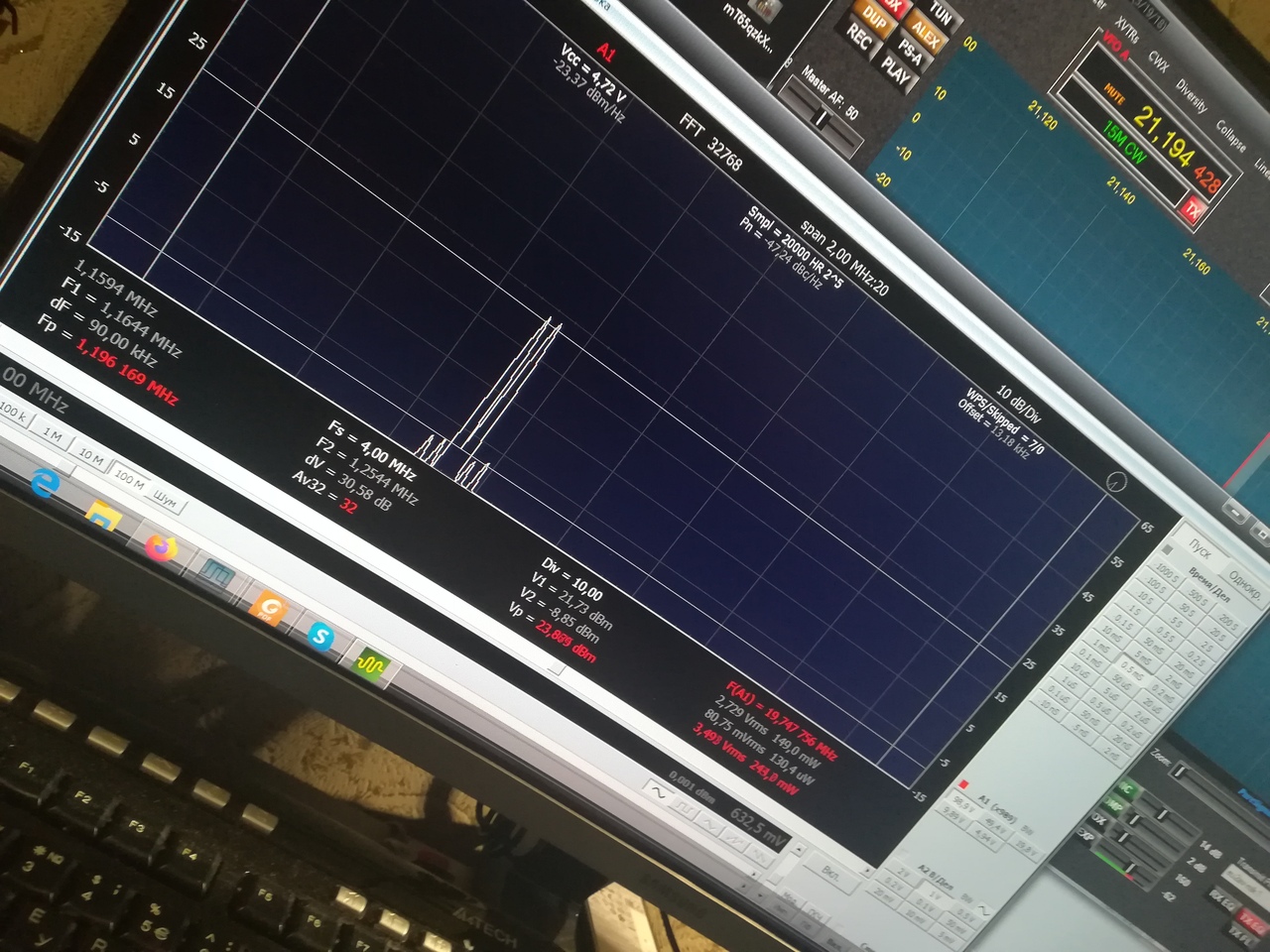

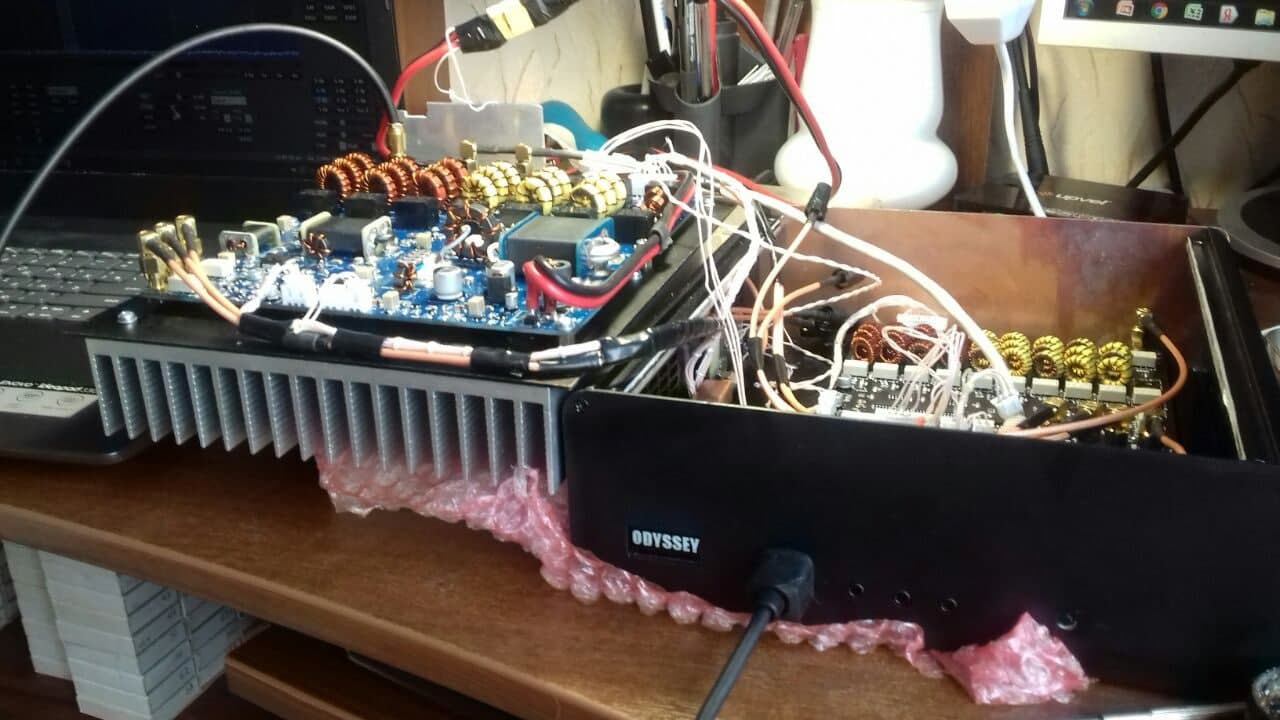

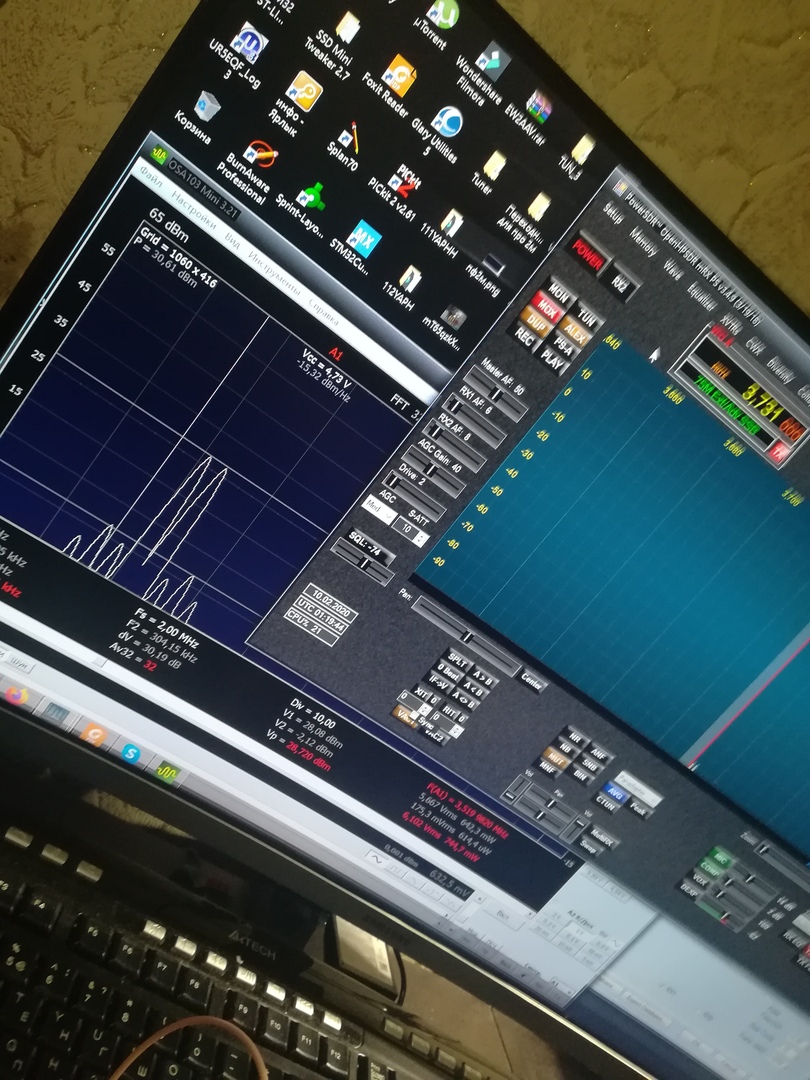

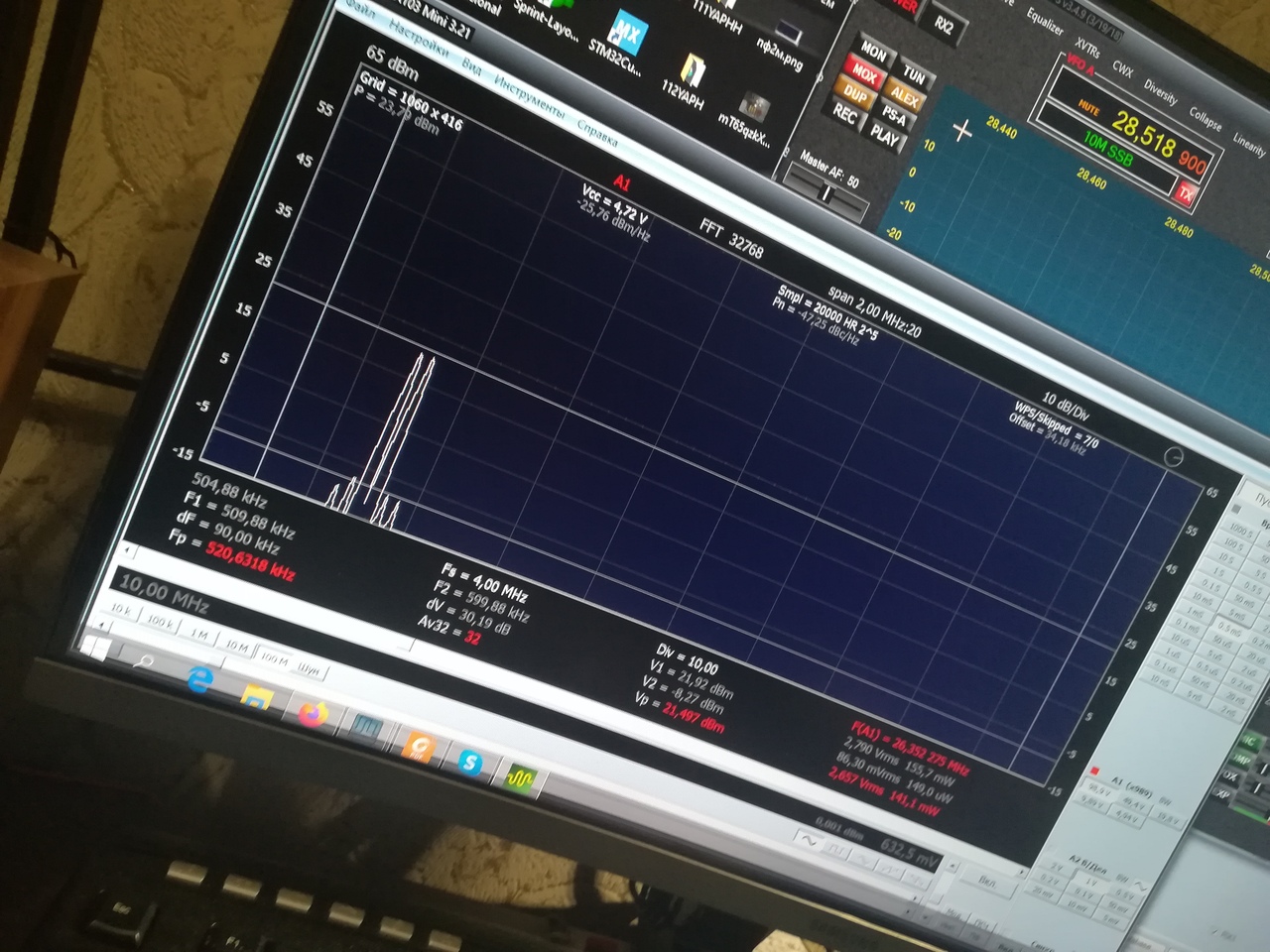

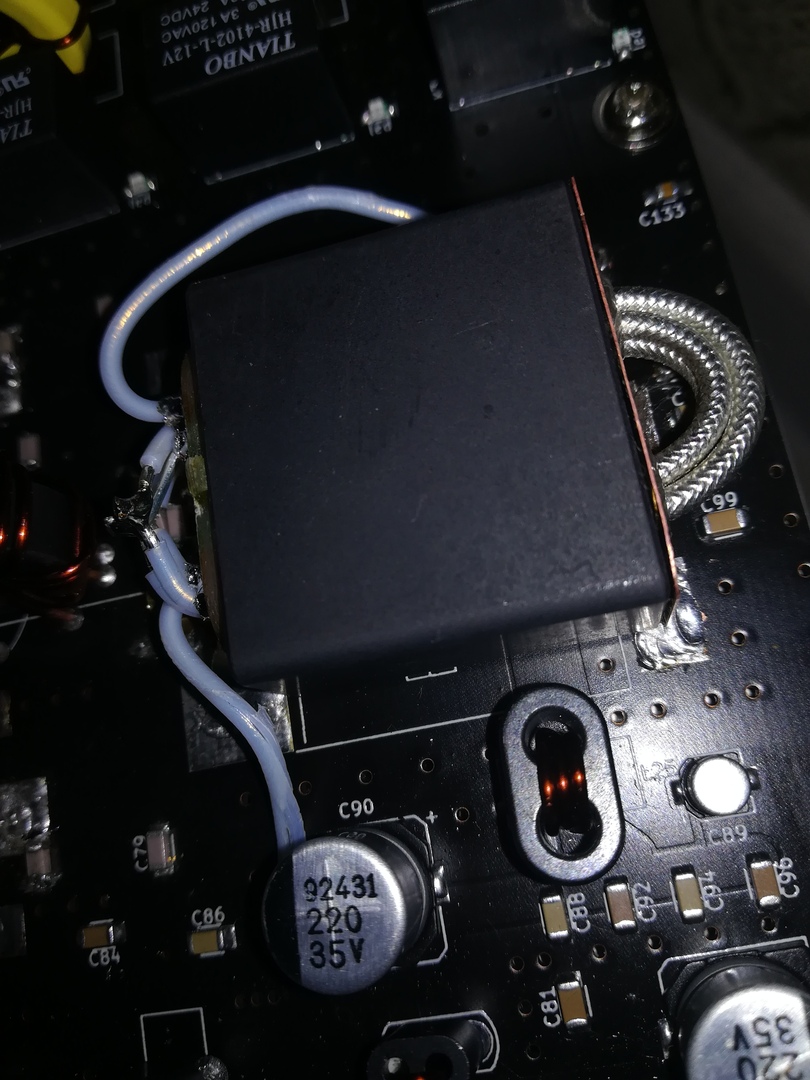

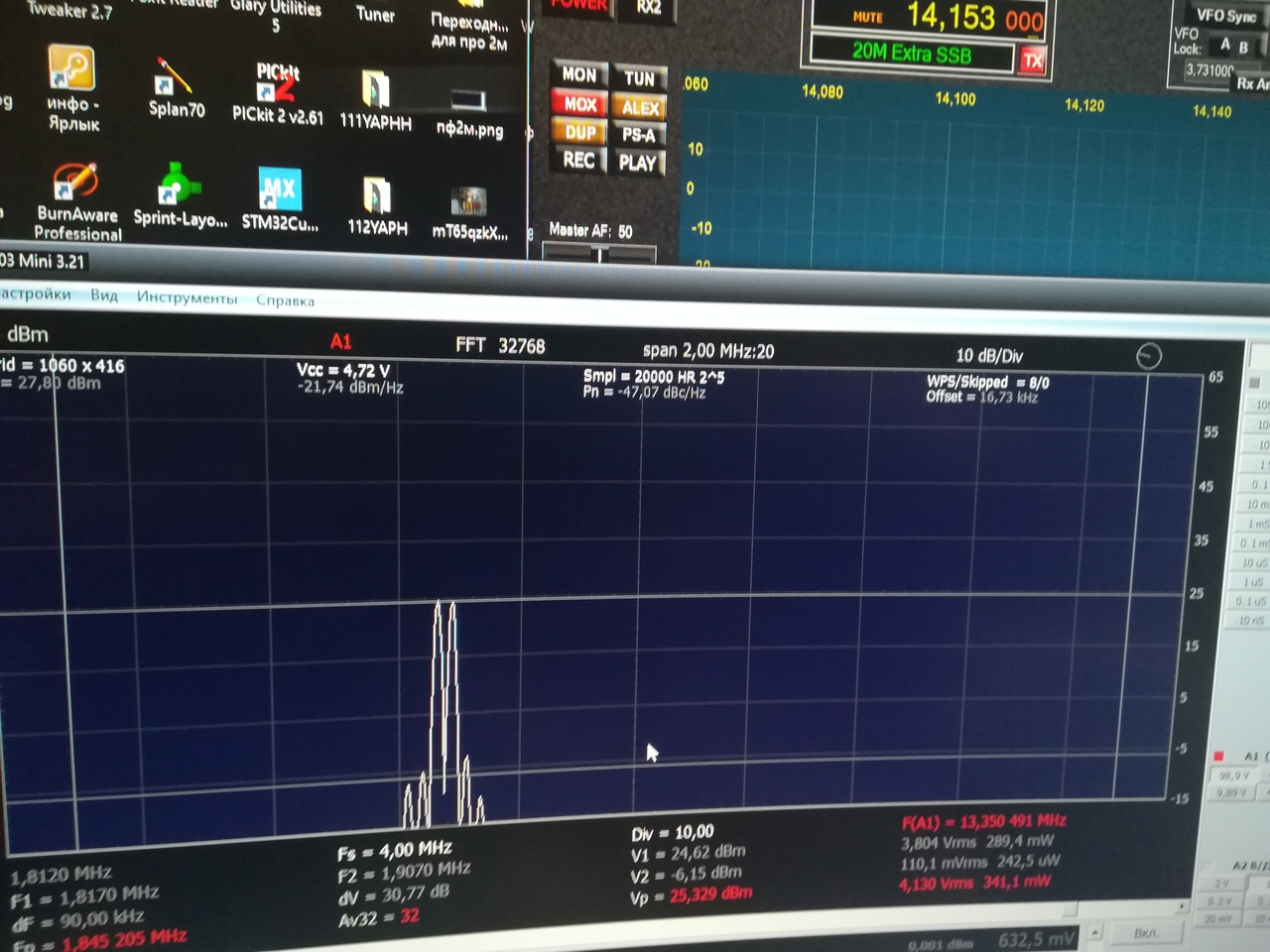

Наконец то удалось отладить РА Усилитель легко выдает до 140ватт при питании 13.8вольт, что самое интересно и пока не совсем понятно для меня раскачка по входу усилителя всего 0.8в, при напряжении 1,4в(вч) выходная мощность уже 140ватт, мм думаю удалось получить такие результаты за счет применения в драйвере транзисторов PD55015-E, и высокого качества выполнения выходного трансформатора ниже прикрепляю фото Тр выполнен из отрезков посеребренного кабеля 25ом(толщина центральной жилы 0.91мм) Ниже фото измерения ИМД-3 при выходной мощности 100-107ватт В общем удалось сделать настоящий 100ватт усилитель при питании 12-13.8вольт.

Одиссей-2. Испытания РА.
https://www.youtube.com/watch?v=C9dlaPLhqgE&feature=youtu.be

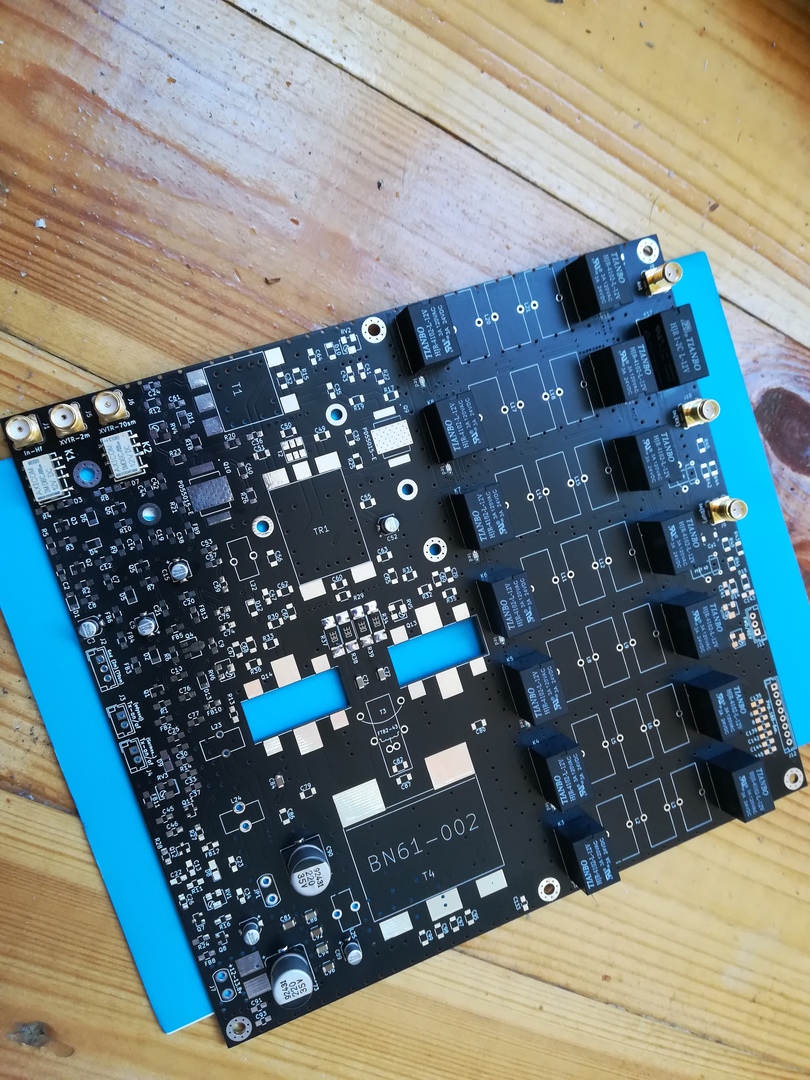

Заказал платы на адрес rx3am за,что выражаю Большую Благодарность Дмитрию.И как отличный итог в течении двух недель платы уже у меня, если заказывать по месту то пришлось бы ждать не менее 70дней - эх.. не хочет наша таможня работать как принято
Это уже финальная версия с учетом всех доработок которые были выявлены при отладке предыдущей версии.
Так же сделал вставки для бинокля.

Изготовления выходного Тр..

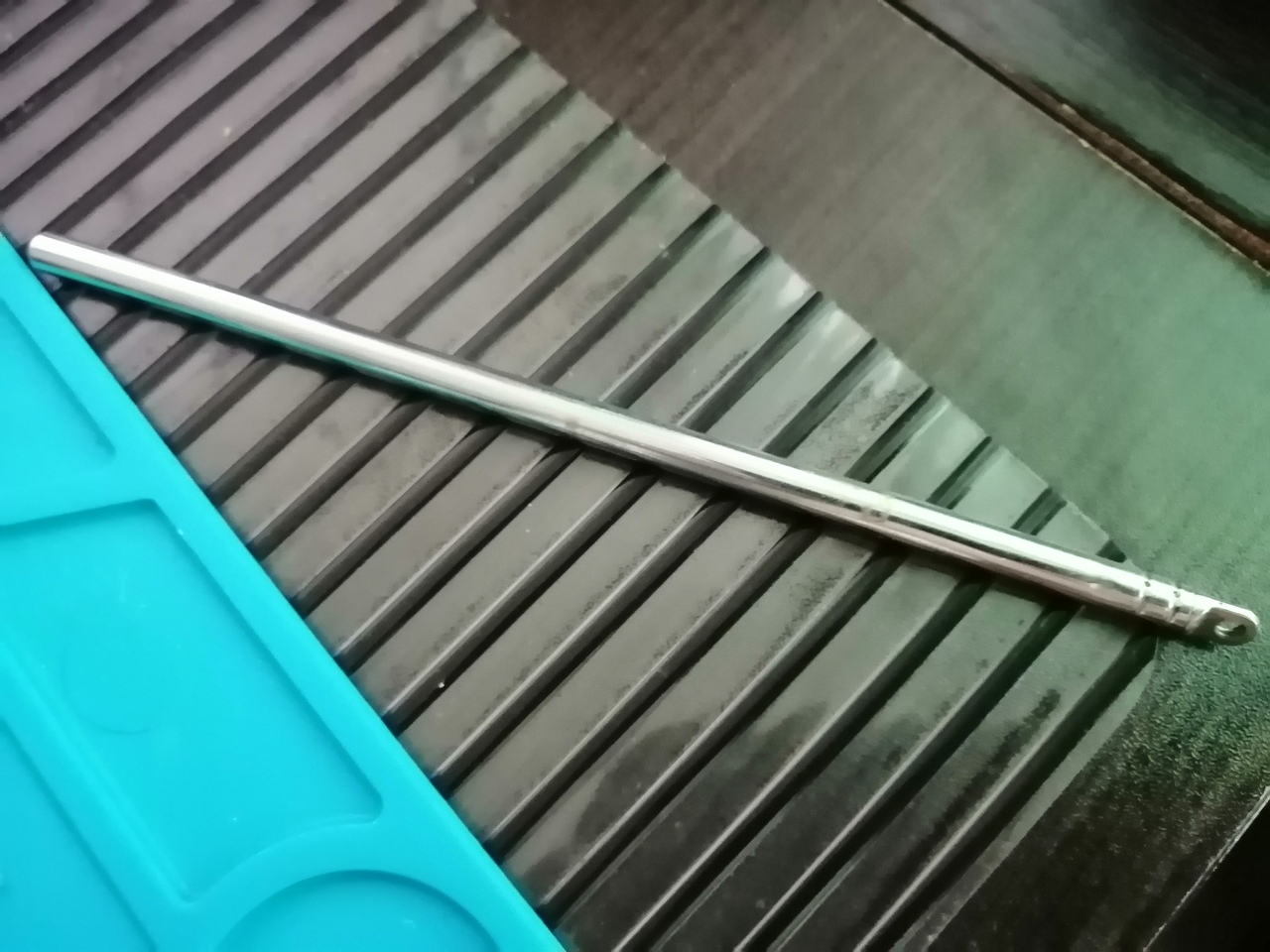

Совмещаем отверстия приклеиваем накладки клеем, вариант без гильзования показал себя не устойчиво, по этому пропаять трубками отверстия обязательно, я например разобрал старую телескопическую антенну от приемника.

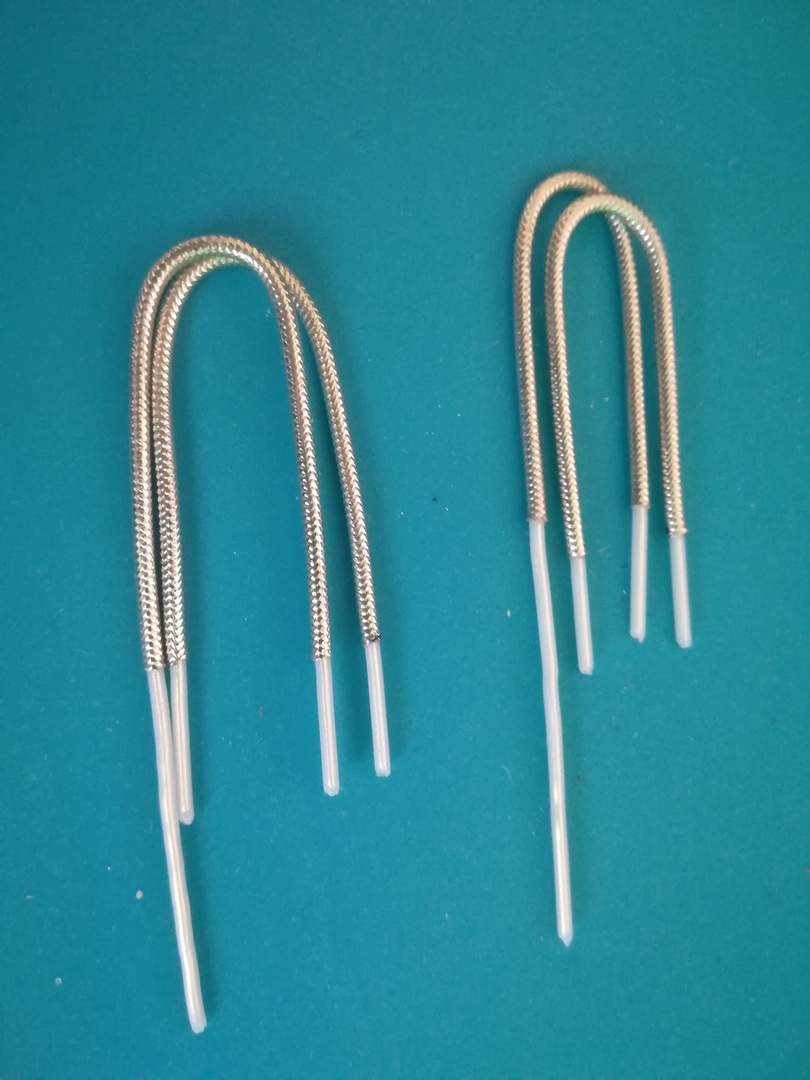

Подготавливаем отрезки кабеля 25 ом.. Приобретал тут https://www.ebay.com/itm/25-ohm-coaxial ... 2749.l2649

Каково количество витков в направленном ответвителе? на T1-T3

Андрей Приветствую! В начале темы обновленная схема там подписаны витки по на правленым ответвителям и по Тr. Входной транс 1к2, то есть вход это 2-витка, и 1-виток из оплетки кабеля, выходной транс 1к4 то есть имеет 4-витка и один, как изготовлен думаю поняли?. Если появятся вопросы спрашивайте будем осуждать.

Добрый вечер Юрий. Подскажите рабочее напряжение конденсаторов на блоке фильтров усилителя а также на автоматическом тюнере до 300 Вт. Все что у нас имеется в продаже это 50 вольтовые конденсаторы 1206 типоразмера

На плате РА три больших конденсатора я поставил по 330мк-35в(лучше 1000мк-25в, но таких не нашёл), типоразмер конденсаторов по ширине смотрите в боме. В тюнере не принципиально ставьте любые, не ниже номинального напряжения.

Хочу ещё раз выразить Юрию свою благодарность за отличный проект усилителя мощности, отличная разработка! Этот блок будет установлен в трансивер Одиссей

Дмитрий Спасибо Очень радует, судя по фото у вас все отлично получилось

А такой вопрос, платы продаются или есть герберы в открытом доступе?
Во сколько вышло собрать его?

Заранее спасибо за ответ.

Добрый день! Еще пару плат есть, пишите в лс. Стоимость по комплектующем даже не подскажу, не давно делал Дмитрий RA4CBY может он прокомментирует?

Добрый день! из комплектующих самое дорогое - это выходные транзисторы RD100HHF1C, были куплены на алиэкспресс за 3200 руб (пара), транзисторы в драйвере PD55015 брал в электронщике за 830 руб/ шт., весь набор ферритов обошёлся около 2 тыс. руб., 25-ти омный кабель на ебее за 1400 с доставкой, есть дешевле на али. Набор конденсаторов для ФНЧ брал на али, обошлось около 1400 руб., плюс радиатор в чип дипе за 1100 руб, остальная мелочёвка не так дорого была куплена в Электронщике.
Будьте внимательны, ,PD55015 очень бояться статики, спалил несколько штук, их нельзя касаться металлическим пинцетом при монтаже, паять только феном с температурой 240 градусов, припой использовал легкоплавкий с температурой 135 градусов, после монтажа при поданных напряжениях питания и смещения нежелательно касаться затвора щупом тестера, тоже может выйти из строя.
Сегодня запустил УМ на передачу, на всех диапазонах выдаёт 100 ватт, на входе 0,8 вольта эфф., (3 вольта от пика до пика), ток потребления 22 ампера при 13,8 вольтах питания. Подключал к выходному каскаду Одиссея 2 (доработанному Pвых=0,2 ..0,3 ватт) через аттеньюатор 6 дб, так что имеется запас по усилению. На диапазонах 24 МГц и 28МГц небольшой завал АЧХ, пока не стал подбирать конденсаторы ATC100B возле выходного трансформатора.

А оплетки кабелей выходного тр-ра пропаяны к прокладкам с двух сторон или только с одной ???

rx3dr писал(а): ↑30 янв 2022 19:23 к прокладкам

Всё же правильнее к "щечкам".Хотя хрен редьки не слаще.
Нужды припаивать со стороны запитки стоков в середину витка нет никакой .
Такой способ изготовления выходного трансформатора (и не только) популяризировал Helge O. Granberg, K7ES/OH2ZE.
В RF Design october 1986 можно при желании ознакомиться.......
