ATU-N7DDC. Умощненная версия от EU2AV.

Непрочитанное сообщение eu2av »

ATU 0.3-1.2Kw.png
Схема:
ATU 0.3-1.2kw.pdf
(143.7 КБ) 5718 скачиваний
Перечень компонентов:

[Расширение docx было запрещено, вложение больше недоступно.]

Гербер:
Gerber-ATU 03-1.2kw.rar
(112.84 КБ) 4873 скачивания
 ! Сообщение из: eu2av
Внимание могут возникнуть проблемы с распаковкой Gerber файла!!! Архив за архивирован последними версиями Win-Rar-64, 7Zip-64. Ссылка для скачивания, с официального сайта на WinRar-64: http://winrar-full.com/go/?https://www. ... -561ru.exe
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Так как тюнер 7х7 не прошел испытании, не было толкового обзора. Решил отказаться от повторения предыдущего варианта!
За то опробовал первый вариант 5х5 100ватт, очень понравилась работа этого Авто тюнера, решил сделать более умощенную версию, в ходе испытаний и экспериментов, со сто ватным вариантом, было выявлено! ключи которые коммутируют реле, горят как спички в критических условиях, по этому было принято решение сделать управления реле по плюсу, заземлив пит.. реле на общий, таким образом на ключах питания не чего не будет детектироваться. В общем напряженности такие, что не какая развязка с оптопарами не спасет (при обратном питании), идеально управлять именно по плюсу, плата с пик контролером будет отдельно.
EW2MS
Сообщения: 1
Зарегистрирован: 12 фев 2018 14:39

Непрочитанное сообщение EW2MS »

Уже есть прошивка и на 7*7 нормальная, зря отказался)))
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Приветствую Михаил! Да, я в курсе дела. Позже будет вариант платы 7х7, но когда я закажу, и закажу ли в обще этот вариант. Платы авто тюнера выходят приличных размером, соответственно цены не маленькие. Вариант 5х5 меня полностью устроит, в этом я убедился на примере 100ватт-ного аналога.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Начал заниматься вариантом Авто-тюнера 7х7, с таким же управлением, как и в предыдущем проекте.
Схема:
ATU-N7DDC, Version(7x7) of the ATU-0.3-1Kw from eu2av..pdf
(170.41 КБ) 6356 скачиваний
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Закончил версию ATU 7x7, сегодня отдал в производство :P
Вот что получилось:
► Показать
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Внимания в этом сообщении все материалы проекта испытаны, можно смело рекомендовать к повторению
Подготовил всю не обходимую документацию для сборки, варианта ATU(7x7)! Учитывая то что проект достаточно долго пролежал на столе, в обдумывании лучшего решения по развязки цепей управления(реле), и полного отделения платы управления, на мой взгляд все получилось очень практично, применяемая элементная база, позволяет с легкостью повторить данный вариант. Также на плате над каждым реле подключен светодиод, в первую очередь это сделано для отладки, в последних версиях прошивка позволяет включить тест режим, все светодиоды горят, показывая тем самым о положительно пройденном испытании. Например в варианте 100ватт приходилось проверять работу каждого ключа, что отнимает время, да и при эксплуатации тюнера всегда удобно применить тест режим, что позволяет очень быстро проверить, протестировать работоспособность авто-тюнера. Также были установлены потенциометры, для более удобной калибровки отображения выходной мощности/ксв, на дисплее.
Жду не большой комплект плат, после чего сделаю обзор, и только после.. можно с уверенностью рекомендовать к повторению.
ATU 7x7.png
 ! Сообщение из: eu2av
Внимание!!! Проект был успешно мною протестирован. Теперь можно смело рекомендовать для повторения
Схема:
ATU-(7х7)0.3-1.2Kw.pdf
(171.45 КБ) 5763 скачивания
Список компонентов:

[Расширение docx было запрещено, вложение больше недоступно.]

Гербер файлы, фото, описания размеров:
ATU(7x7)Gerber, и инфо с фото.rar
(1.88 МБ) 5267 скачиваний
Обновлено 17.09.2019
Схема:
ATU_06-1.5Kw.pdf
(184.37 КБ) 4976 скачиваний
Список компонентов(в HTML), и расположения деталей на плате:
ATU-06-1.5Kw BOM.rar
(61.2 КБ) 4837 скачиваний
Пример использования списка компонентов: https://openscopeproject.org/Interactiv ... /ibom.html
EW1Q
Сообщения: 21
Зарегистрирован: 26 ноя 2018 23:32

Непрочитанное сообщение EW1Q »

Крайняя версия прошивки 2.4:
http://www.cqham.ru/forum/attachment.ph ... 1545018276
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Спасибо, это вроде как для варианта 5х5
EW1Q
Сообщения: 21
Зарегистрирован: 26 ноя 2018 23:32

Непрочитанное сообщение EW1Q »

Вроде как с 2.3 она универсальная ... По крайней мере можно задавать к-во индуктивностей и емкостей и их точные значения ... :)
Виноват, погорячился. Функция выбора к-ва индуктивностей и емкостей была в V2.3 для варианта 7х7
http://www.cqham.ru/forum/attachment.ph ... 1543975731
:)
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
EW1Q
Сообщения: 21
Зарегистрирован: 26 ноя 2018 23:32

Непрочитанное сообщение EW1Q »

Таки, новая прошивка v2.5 для исполнения 7х7. Доработан алгоритм, исправлены старые глюки, добавлены новые :)
http://www.cqham.ru/forum/attachment.ph ... 1546807814
http://www.cqham.ru/forum/attachment.ph ... 1546829580
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
EW7R
Сообщения: 3
Зарегистрирован: 04 янв 2019 15:45

Непрочитанное сообщение EW7R »

>Юрий! А какие кольца по расчету будут? 94?
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Расчёт прост, кольца Т130 идеально подойдут для варианта 200-600ватт, кольца Т157 хочу попробовать до 1к, и будут в наличии кольца Т200. На более менее согласованную думаю хватит варианта Т157 (до 1киловата). В индуктивностях планирую применить линейный режим от 0.1.. так как он самый приемлемый.
R1ZBZ
Сообщения: 1
Зарегистрирован: 06 янв 2019 14:10

Непрочитанное сообщение R1ZBZ »

Интересная тема!! Очень. Сколько же будет стоить это чудо?)
Я бы приобрёл для теста и дальнейшего использования
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Приветствую вас! По цене не чего не могу сказать, в общем то цель, сделать тюнер для собственного использования. По сборки, стоимости деталей, дам позже информацию,после полной сборки.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Сегодня получил платы, весьма внушительно получилось :P
► Показать
Аватара пользователя
EW3KO
Сообщения: 32
Зарегистрирован: 17 фев 2018 10:40

Непрочитанное сообщение EW3KO »

Очень хорошо.
А реле какие?
Finder40.52 или 40.61?
73!Александр .
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Александр, реле можно применить любого аналога, в моем случае будут бюджетные реле, вот такие
https://s.click.aliexpress.com/e/cs1tSJSE
Аватара пользователя
EW3KO
Сообщения: 32
Зарегистрирован: 17 фев 2018 10:40

Непрочитанное сообщение EW3KO »

73!Александр .
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Спасибо! да, вариантов хватает :)
EW7R
Сообщения: 3
Зарегистрирован: 04 янв 2019 15:45

Непрочитанное сообщение EW7R »

http://www.sdr-deluxe.com/forum/7-18-1
Вышла Прошивка 2.6

1) Добавлена возможность измерения мощности во время процесса настройки

2) Индикация значений номиналов установленных элементов сбрасывается сразу после начала настройки

3) Добавлена возможность индикации мощности до 1500 Ватт с точностью 1 Ватт ( реально 10%)
Для этого нужно установить ячейку с адресом 0х30 в 01. По-умолчанию 00.

После 1500 Ватт также возможен точный замер, но будет мигать надпись OVERLOAD вместо КСВ.

Для правильной работы схематика остается точно такая же, но обмотки тандем-матча должны быть с отношением 1:32

Конструкция тандем-матча должна соответствовать проходной мощности.

При этом, минимальная и максимальная мощность для старта в ячейках 05 и 06 в режиме большой мощности задается в десятках. То есть, если по-умолчанию стоит 05 для старта, то это будет 50 Ватт.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Благодарю за ссылку! будет полезно.
Очень благодарен Автору, за поддержку более мощной версии тюнера, прежде чем начать данную инициативу, советовался с Давидом N7DDC, и интересовался не против ли Автор таких инициатив :) На что получил одобрение, и помощь в реализации более мощной версии, что мы и увидели в последней версии прошивки.

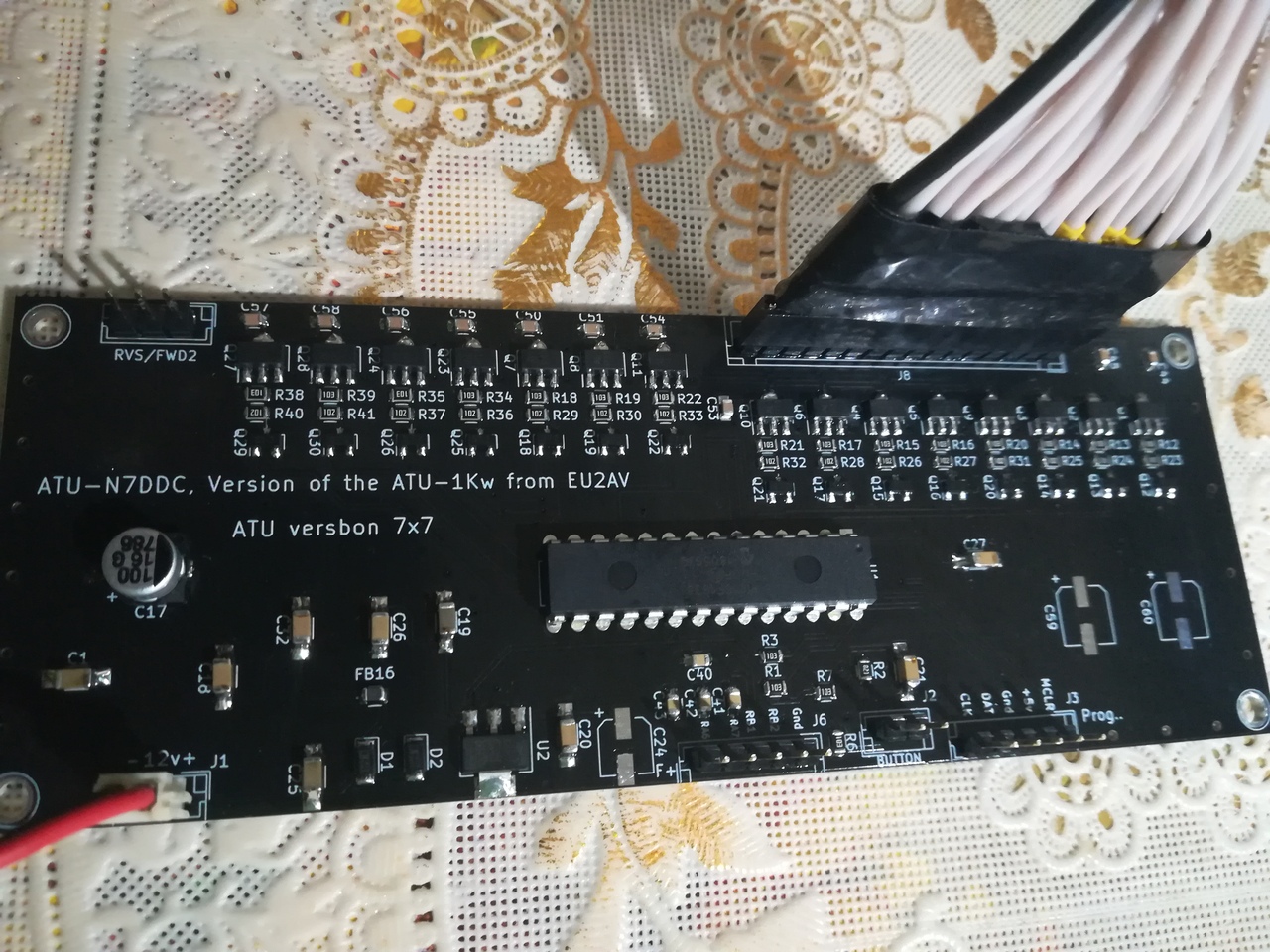

Сегодня закончил сборку, процессорной части.

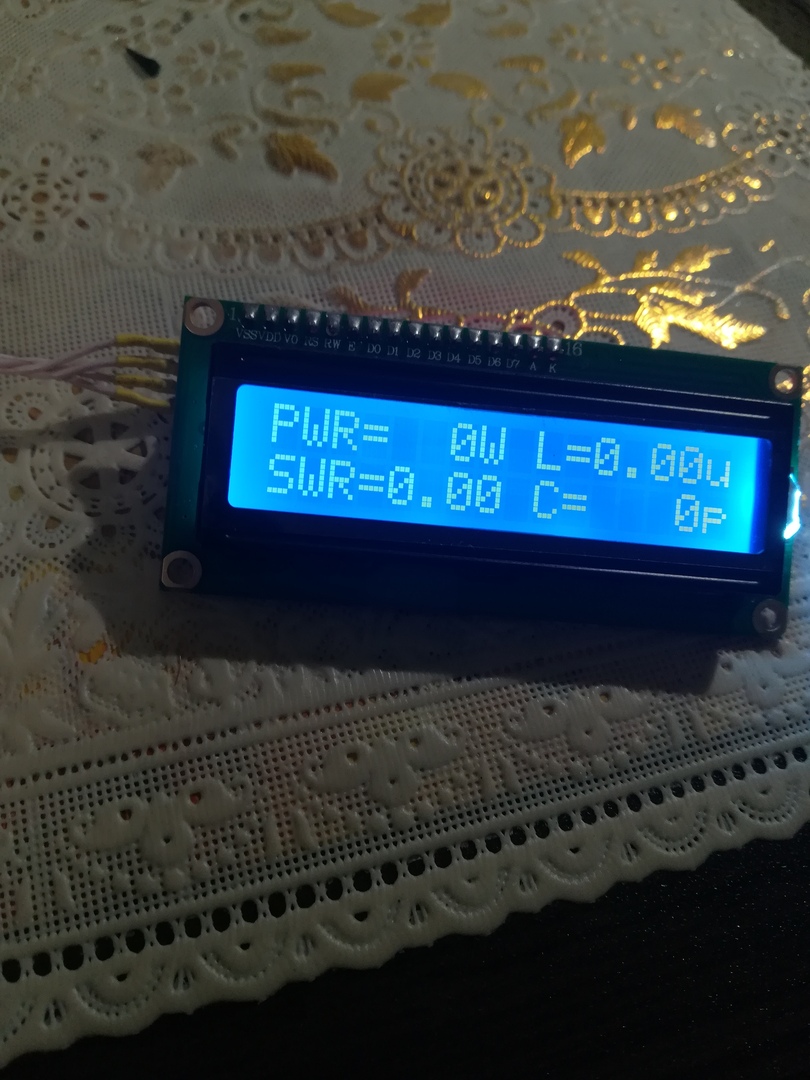

Соответственно залил последнюю версию прошивки(2.6) Очень удобную функцию предусмотрел Давид, это тэст режим, нужно всего лишь нажать три кнопки(Buton, Bypass,Auto), и подать питание! При разработке данной платы, сразу предусмотрел светодиоды, что очень удобно при отладке,и выявлении неисправности, в общем функция очень нужная на мой взгляд. Вот,как выглядит тест режим

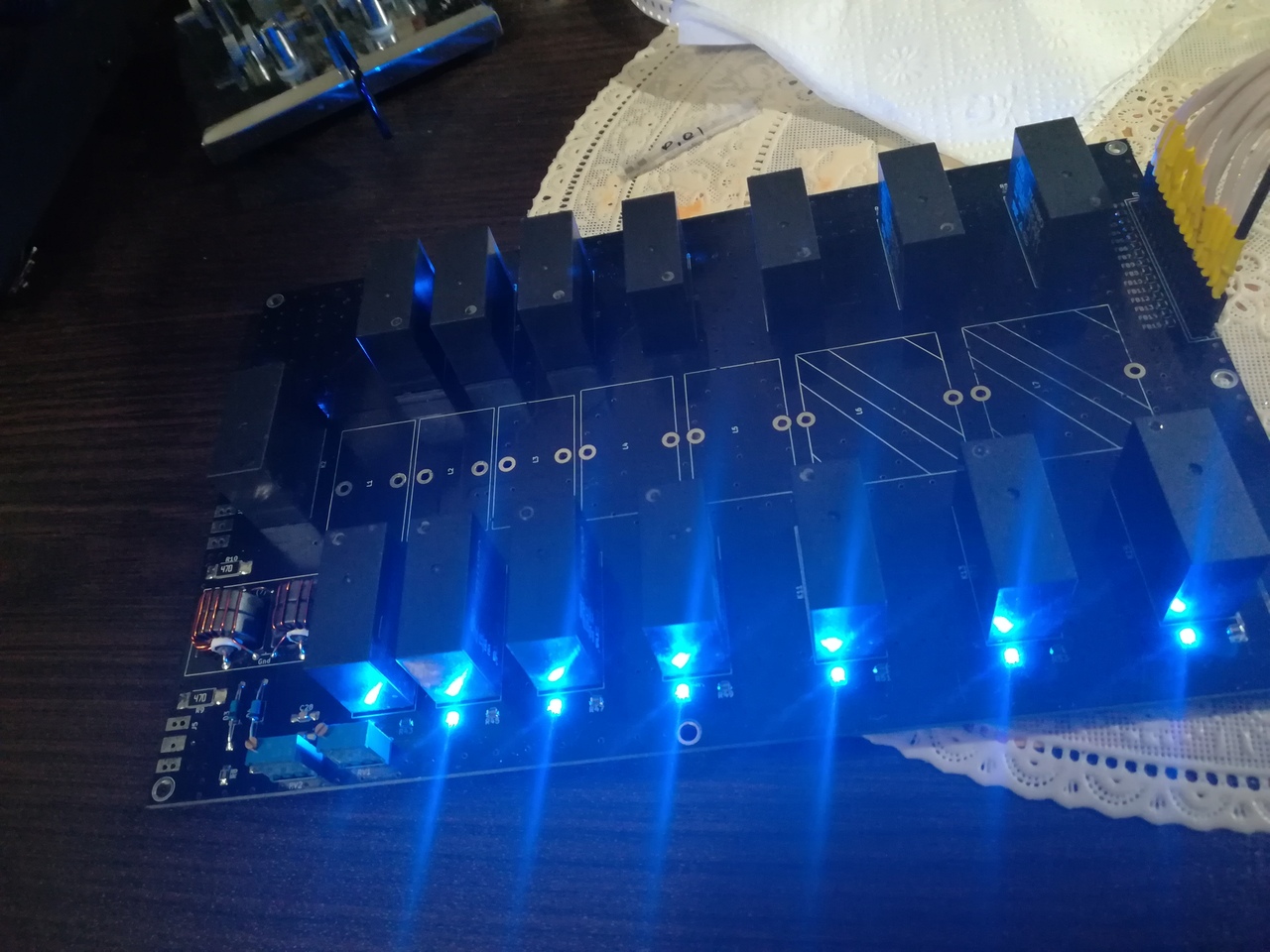

Ну и конечно, не удержался, попробовал с эмитировать плохое КСВ, проверить работу тюнера, все отлично работает-реле приятно клацают ;) проверил функцию обхода, все отлично работает. Выше писал что проект очень долго пролежал у меня на столе, и видимо не зря-это полное отсутствие ошибок на плате, что всегда приятно :) и конечно приобретение, нового опыта.
EW7R
Сообщения: 3
Зарегистрирован: 04 янв 2019 15:45

Непрочитанное сообщение EW7R »

Красота, жду запуск)
EW1Q
Сообщения: 21
Зарегистрирован: 26 ноя 2018 23:32

Непрочитанное сообщение EW1Q »

Прошивка 2.7, для тюнера 7х7

" Отличия
1) Тюнер запоминает последние настройки и восстанавливает их после включения питания.
2) исправлены некоторые ошибки индикации
3) Другие настройки алгоритма для рядов элементов с линейным шагом. Активируется выставлением 1 в соответствующие ячейки, где задается шаг.
Можно попробовать и так и так кому интересно."

http://www.cqham.ru/forum/attachment.ph ... 1547952428
http://www.cqham.ru/forum/attachment.ph ... 1547952428
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

К сложению нет варианта выбора показаний мощности, как я понял в прошивке 2.7.
EW1Q
Сообщения: 21
Зарегистрирован: 26 ноя 2018 23:32

Непрочитанное сообщение EW1Q »

eu2av писал(а): 20 янв 2019 16:39 К сложению нет варианта выбора показаний мощности, как я понял в прошивке 2.7.
#1472 :
rolin:
"все, что было добавлено в старых прошивках не убирается в новых, если об этом конечно прямо не сказано в описании прошивки.
Индикация больших мощностей это отключаемая опция, она никому не мешает.
Только не забывайте, что она есть только в 7х7 тюнере."
:)
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Благодарю за разъяснения, это очень хорошо :) На днях получу комплект сердечников, на подходе индивидуально изготовленный покрашенный корпус под тюнер, в общем дело движется :)
EW1Q
Сообщения: 21
Зарегистрирован: 26 ноя 2018 23:32

Непрочитанное сообщение EW1Q »

Ok. Ждем-с результатов ходовых испытаний :)
Да, кузов, надеюсь, металлический ?
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
EW1Q
Сообщения: 21
Зарегистрирован: 26 ноя 2018 23:32

Непрочитанное сообщение EW1Q »

К вопросу о мощности и ВЧ-разъемах (не Китайских :) ):
power-rating.pdf
(895.42 КБ) 5204 скачивания
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Валерий благодарю! Корпус будет дюралюминиевый :)
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Намотал индуктивности, это будет линейный режим от 0.1uH, до 6.4. На этой плате применил сердечники Т-200, и два сердечника Т-130. Сегодня вечером попробую измерять ксв, интересно что получится.
Подготовил прошивку, последней версии 2.7, выставил все индуктивности, номиналы конденсаторов, линейный режим, начало работы тюнера от 10ватт.(максимальное измерения 1500ватт).
Что бы не сидеть каждый раз указывать все номиналы, и тд! Сохранил все настройки, прикрепляю прошивку с сохраненными, описанными параметрами.
прошивка под линейный режим 2.7.rar
(21.82 КБ) 4999 скачиваний
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Измерял КСВ, подключил тюнер к нагрузке 50ом, с идеально ровной ачх(до 1.2гиг).
Вот что получилось, думаю не хуже получилось, если сравнивать с маленькой платой тюнера.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Первое испытания https://www.youtube.com/watch?v=sg7_t37SJJg
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Увеличил время срабатывания для моих реле, теперь тюнер строит точнее, думаю есть смысл поиграться с этим параметром :) по умолчанию было 15мс, сейчас 20мс. Тюнер стал строить почти в 1ксв, попробую 25мс, после этой отладки сохраню параметры прошивки, и для удобства выложу здесь.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Немного поигрался со значениями конденсаторов в цепях обвязки (тандем матч), уменьшил номиналы с 0.1, до 10n. Пробовал выставлять время срабатывания для реле, увлечения не чего не дает, вернулся к значениям, что стоят по умолчанию 15мс, да данный момент все как в прошивке что прикреплена выше.
Небольшое видео :) https://www.youtube.com/watch?v=rzNg3iZh7sw&list=UUeNlKEmA-wNZv7L3sDnwjOg&index=1
eu1tx
Сообщения: 1
Зарегистрирован: 16 янв 2019 14:07

Непрочитанное сообщение eu1tx »

Поздравляю, красивый самолёт - красиво летает
Аватара пользователя
EW3KO
Сообщения: 32
Зарегистрирован: 17 фев 2018 10:40

Непрочитанное сообщение EW3KO »

Юрий поздравляю.
Отличная работа.
73!Александр .
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Спасибо Благодарю всех за поддержку! Тюнер испытал, от ручного тюнера теперь можно смело отказаться. На днях получу корпус, осталось все оформить :)
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Пробовал длительное включение полной мощностью на 10мгц, не чего не перегрелось, не горело)) Честно говоря даже удивлен, то есть при таком соотношении согласовании, все было стабильно. Хотя хорошо помню в начале проекта( на cq-ham) столько было критики от не которых товарищей, что просто не хотелось не чего делать, а сколько хороших проектов умерло не успев начаться, что иногда наблюдаю на больших форумах, благодаря тем людям которые как правило не чего не делают, и пытаются как то себя проявить ;)
EW1Q
Сообщения: 21
Зарегистрирован: 26 ноя 2018 23:32

Непрочитанное сообщение EW1Q »

eu2av писал(а): 04 фев 2019 22:05... благодаря тем людям которые как правило не чего не делают, и пытаются как то себя проявить ;)
Кто на что учился :)
73! Валерий, EW1Q
ex EU1AQ, UC2AAQ
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Сегодня получил корпус изготовленный Олегом eu1av, отлично выполнен :)
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

На днях общался с Александром RN6LW, очень Благодарен ему за советы по будущему Авто-Тюнеру который будет кардинально отличаться, и больше соответствовать общей так сказать философии, соответственно простым его уже не назовешь, но об этом поговорим позже, соответственно в новой ветке :) Проект в последних стадиях завершения.
Александр поделился гербер файлам, сделав не которые коррекции по монтажу, на мой взгляд очень хорошо. Прикрепляю Гербер файл от Александра RN6LW
Gerber ATU_1k.rar
(141.52 КБ) 4670 скачиваний

Если посмотреть разрезы разделения плат, и окон! они выполнены (в комментариях) К сожалению я такого опыта ни имею. По этому в моих проектах это видно физически в файле GRL.
Прикрепляю программу 3Д просмоторщика, что бы каждый мог проанализировать! как пользоваться смотрим здесь http://www.sl-alex.com.ua/ru/page/kicad ... eeedstudio программа очень полезная, не заменимая при проверки проектов в PCB.
И сама программа Gerber3D:
ZofzPCB_portable.zip
(3.01 МБ) 4791 скачивание
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Здравствуйте!
Давно не было сообщений в этой ветке.
Есть вопрос - а разъём J6, это на кнопки? Тогда почему 4 контакта?
Прошу прощения если туплю.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Приветствую рад видеть вас на сайте! J6 Да это для дополнительных кнопок, функция обхода, вык/выкл автор режима Посмотрите мануал по этому тюнеру в 100 ваттном исполнении там все описано .
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Благодарю за ответ!
Просто в 100 ватном несколько к другим пинам кнопки подключаются (Pin26 Bypass, Pin25 Auto).
У Вас они идут на транзисторы 7002.
Попробую как получится.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Возможно вы путаете вариант 5х5? с вариантом 7х7 100ватт там все ножки соответствуют.
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Вы правы на 100%. Все нормально. Это я тормознул и сравнивал со схемой 5Х5.
Приношу свои извинения и благодарю за помощь!
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Не страшно,бывает)) для этого и есть форум ;)
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Ну вот. Пока как то так.
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

И вопрос вдогонку. Прошивка 2.7, какой мощностью запускается тюнер?
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Отлично собрано Спасибо за фото! Точно уже не помню вроде как от 10 или 15-ти ватт минимальная настройка.
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Благодарю за оценку, но всплыл непонятный трабл. При подаче 20 Ватт с Монки не включается режим настройки. Постоянно горит светодиод реле обхода. Тестовые режимы - нормально.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Вы прошивку 2.7 устанавливали с этой ветки с моими настройками ?
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Да, прошивка отсюда.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

То есть вы вкл передачу и при нажатии настр.. тюнер не переходит в режим настройки?
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Именно! И постоянно светится светодиод Bypass
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Если можете,то снимите небольшое видео интересно что показывает индикация итд...
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Ок! Через какое то время. Жена домашней работой загрузила.
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

А в каком формате можно вставить видео?
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Честно говоря не пробовал, проще загрузить на ютуб и вставить ссылку, кнопка ютуб присутствует в сообщениях на форуме.
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Поменял Q10 и Q21, перепрошился. Без результата!
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Где то так
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Не увидел дисплей при включенном передатчик? мощность и ксв отображаются?
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Сорри, но данные на дисплее не изменяются при включении передатчика. PWR= 0W SWR=0.00
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Тогда понятно, конечно не будет работать! смотрите цепи тандем матча, попробуйте бонально отверткой дотронутся до входов микрасхемы, будет ли что то то показывать измиритель на дисплее тюнера.
us5tc
Сообщения: 17
Зарегистрирован: 09 фев 2020 11:29

Непрочитанное сообщение us5tc »

Так и было! Банально, при распайке тандем матча были перепутаны выводы и получилось включение в противофазе. Теперь показывает и мощность и КСВ и даже подбирает емкостя и индуктивности. Но режим обхода не выключается...
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Отлично Рад что разобрались! По обходу все должно работать, посмотрите мануал для тюнера 7х7 попробуйте в ручную замкнуть соответствующий вывод из мануала .
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Дисплей OLED 1602-WS0010 работает правильно в этом проекте
Вложения
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Есть ли программное обеспечение, предназначенное для тюнера версии 1.5 кВт?
Потому что ссылки, которые вы предоставляете в этой теме, имеют одинаковую версию до 100 Вт.
Значения элементов L-C, введенные в (Eprom), не совпадают со значениями на диаграмме.
После этого последняя версия программы почтового ящика EXT100 - 3.0.
Я прошу информацию, потому что я не знаю, какие версии программы для этого проекта
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Марек Добрый вечер рад вас видеть на форуме! Спасибо за информацию по дисплею думаю это будет полезный опыт :)
Что касается прошивки, то для умощенной версии тюнера подходит версия 2.7, она уже настроена под линейный режим, и на отображения мощности до 1500ватт, эту версию я использую по сегодняшний день. Пробовал ставить новые прошивки там я не нашел возможности изменять шкалу мощности, но она так же работает но будет показывать только до 150ватт, какие то преимущества по настройки я не увидел в новых прошивках, и вернулся к этой же версии, попробуйте установить вот эту версии настроена под тюнер до 1.5к https://eu2av.ru/download/file.php?id=1268
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Юрий, спасибо за быстрый ответ, поэтому я вижу изменения в значениях L-C в памяти EEprom.
Что нужно сделать, чтобы уменьшить диапазон мощности до 1,2 кВт?
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Марек посмотрите вот это описания:
Описания.rar
(1.3 КБ) 4797 скачиваний
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Вы можете использовать переводчик для английского, чтобы перевести его мне, потому что у меня нет такого шрифта, и он не читается
"
Íŕęîíĺö-ňî ěîăó ďđĺäńňŕâčňü ďîëíîöĺííóţ ďđîřčâęó âĺđńčč 2.2 äë˙ áîëüřîăî ňţíĺđŕ 7ő7.
...........
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Марек вот точная информация для прошивок 2.6-2.7 для большого тюнера 7х7

3) Добавлена возможность индикации мощности до 1500 Ватт
Для этого нужно установить ячейку с адресом 0х30 в 01. По-умолчанию 00.

Вот тут полистайте форум http://www.cqham.ru/forum/showthread.ph ... DC/page129
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Спасибо за информацию, если вам это удастся, используйте переводчик для перевода этого текстового файла на английский шрифт, потому что там есть другая информация.
Я все еще интересовался тем, что написал Дэвид:
"Для правильной работы схематика остается точно такая же, но обмотки тандем-матча должны быть с отношением 1:32"

Я так понимаю, что это входит в схему обмотки 20 витков на 2x FT50-43.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Да совершенно верно, 20 витков для тюнера который представлен в этой ветки, соответственно в схеме подобраны резисторы по 20витков. Марек вы разобрались с настройкой по мощности?
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Марек вы разобрались с настройкой по мощности
Я не понимаю что ты спрашиваешь?
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Вы разобрались с настройками по отображению мощности на дисплее ?
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Я написал Дэвиду, но у меня нет ответа, у меня проблемы с получением его ....
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Было бы полезно преобразовать программу настройки в Control с Icom, это описано здесь:
http://www.cqham.ru/forum/showthread.ph ... %E5/page10
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

Я сделал дизайн платы, подключенной прямо к разъемам J2 и J6. Позволяет управлять тюнером с радиоприемника icom через специальный разъем MOLEX и подключать 3 кнопки к элементу управления. Схема и дизайн печатной платы во вложении.
ATU-Icom_BCN.zip
Project PCB
(11.74 КБ) 4262 скачивания
Вложения
Schemat
Schemat
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Марэк Привет! Спасибо за информацию я думаю это будет очень полезно и актуально. Позже прикреплю к основным файлам в данной ветки.
SQ7BCN
Сообщения: 10
Зарегистрирован: 19 фев 2020 23:41

Непрочитанное сообщение SQ7BCN »

У нас проблема с полосой 80м, у коробки проблемы с выравниванием, иногда это будет работать правильно, но очень редко.
Я не знаю, если проблема не слишком короткая ...
Коробочная версия на 100 Вт с программным обеспечением 3.0 делает это безупречно каждый раз.
У нас есть три такие системы, и у них всех одна и та же проблема?
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Подтверждаю такая же проблема наблюдается и у меня, на 80м такие же симптомы, прошивку 3.0 особо не пробовал на эти симптомы. Сейчас новый тюнер эта проблема полностью решена.
pd0rbo
Сообщения: 1
Зарегистрирован: 16 янв 2021 01:15

Непрочитанное сообщение pd0rbo »

Привет, я и некоторые другие энтузиасты из Нидерландов делаем уменьшенную версию. Другие хотят большего, и тогда я нашел вашу версию. Какие кольца можно порекомендовать, если вам нужно 1,5 киловатта? Имеет ли значение, из какого материала сделано кольцо?

И правильно ли я понимаю, что 30 Вт - 1,2 кВт с 30 Вт для настройки, а версия 1,5 кВт использует 60 Вт?
Вложения
Спасибо Remi PD0RBO

Извините за ошибки, мой русский не очень хороший.
Аватара пользователя
eu2av
Site Admin
Сообщения: 319
Зарегистрирован: 09 авг 2017 13:53

Непрочитанное сообщение eu2av »

Приветствую !!! Эту версию тюнера я использовал до 1.2к, что касается колец я использовал Т200-2, так же пробовал Т157-2, пробовал Т157-7 белого цвета, то есть материалы 6,7 отлично подходят лучше чем материал 2, то есть проще говоря кольца жёлтого белого цвета меньше меняют свои параметры при нагреве, другое дело что этот материал обычно заметно дороже. Что касается начальной мощности настройки то в среднем достаточно 20-30ватт.
Ответить
