к прокладкам Всё же правильнее к "щечкам".Хотя хрен редьки не слаще. Нужды припаивать со стороны запитки стоков в середину витка нет никакой . Такой способ изготовления выходного трансформатора (и не только) популяризировал Helge O. Granberg, K7ES/OH2ZE. В RF Design october 1986 можно при желании оз ...

Супер.

Проверил защиту РА (SWR,FWD,current limit) по полной программе.
Очень доволен.
TNX за PCB EU2AV.

Закончил с настройкой защиты РА по входу.
Самые лучшие впечатления.
Остался монтаж на радиатор .
TNX за PCB EU2AV.

Со свежей прошивкой.https://www.youtube.com/watch?v=qY6t4m5InwM

Мне гораздо больше понравились его откровения по РА .
Первая . https://k6jca.blogspot.com/2019/12/a-50 ... rview.html
И вторая часть. https://k6jca.blogspot.com/2019/12/a-50 ... -bias.html

Поздравляю с хорошим результатом.
PCB реально приобрести?
Инфо можно в л.с или моб.т.

Супер.

Лично меня устраивают реле G5-2 и резистор RFP250-50.

Ещё можно рассмотреть вариант применение резисторов например MP-930. https://www.google.ru/search?newwindow=1&biw=1366&bih=646&tbm=isch&sa=1&ei=8DKJXOqJHd3BmwXQqamwCQ&q=mp930+resistors&oq=mp930+resistors&gs_l=img.12...339708.340596..341900...0.0..0.345.443.1j3-1......0....1..gws-wiz-img.UoWC8jLWB14 И ...

Юрий поздравляю.
Отличная работа.

Понял. Они все думаю пойдут. SCHRACK https://ru.aliexpress.com/item/Free-Shipping-100-new-original-relay-10pcs-lot-SCHRACK-power-relay-RT314012-12V-8PIN-16A/32738739809.html?spm=a2g0v.10010108.1000013.2.29766577g9bOwy&pvid=3e76728f-da38-40d5-87eb-50e8b411c7ea&gps-id=pcDetailBottomMoreThisSeller&scm=1 ...

Очень хорошо.
А реле какие?
Finder40.52 или 40.61?

В усилителе R2DAN два 188 транзистора.На двух палетах. Сложение мощности.Комбайнер два порта. Жидкостное охлаждение. Встроенный выпрямитель. Вангую модель HUAWEI-R4850G2. На майн скрине на мой взгляд более информативно смотрелось бы вместо линейки измерения температуры измерение потребляемог ...

Я в тумане этого не разглядел......
Думаю что два.
Источник питания 60 ампер.
Известные товарищи в своём РА на двух 188 тоже применяют выпрямитель с близкими параметрами по току.
На видео демонстрационный прототип.
Общался с ними.
Для затравки . https://www.youtube.com/watch?v=3xUtxIWSyH0

При достаточно высокой цене, минимум информации.
Очень интересно......

Совершенно так.
Тёмная лошадка.Кот в мешке.Ёжик в тумане.Изделие под грифом особой важности.

Общая информация. http://burst.su/
Видео. https://www.youtube.com/watch?v=WcTO8SejTCM

Думаю будет полезна информация по кольцам.

Ш х Г х В 110мм х 170мм х 14мм.

Медная пластина , тема ещё та......
А радиатор на фото временный.Есть больших размеров.И дизайн другой.
У меня вопрос по L4,L5. Не слишком малый диаметр провода?
По цепям питания с обратной стороны платы буду дублировать проводники.

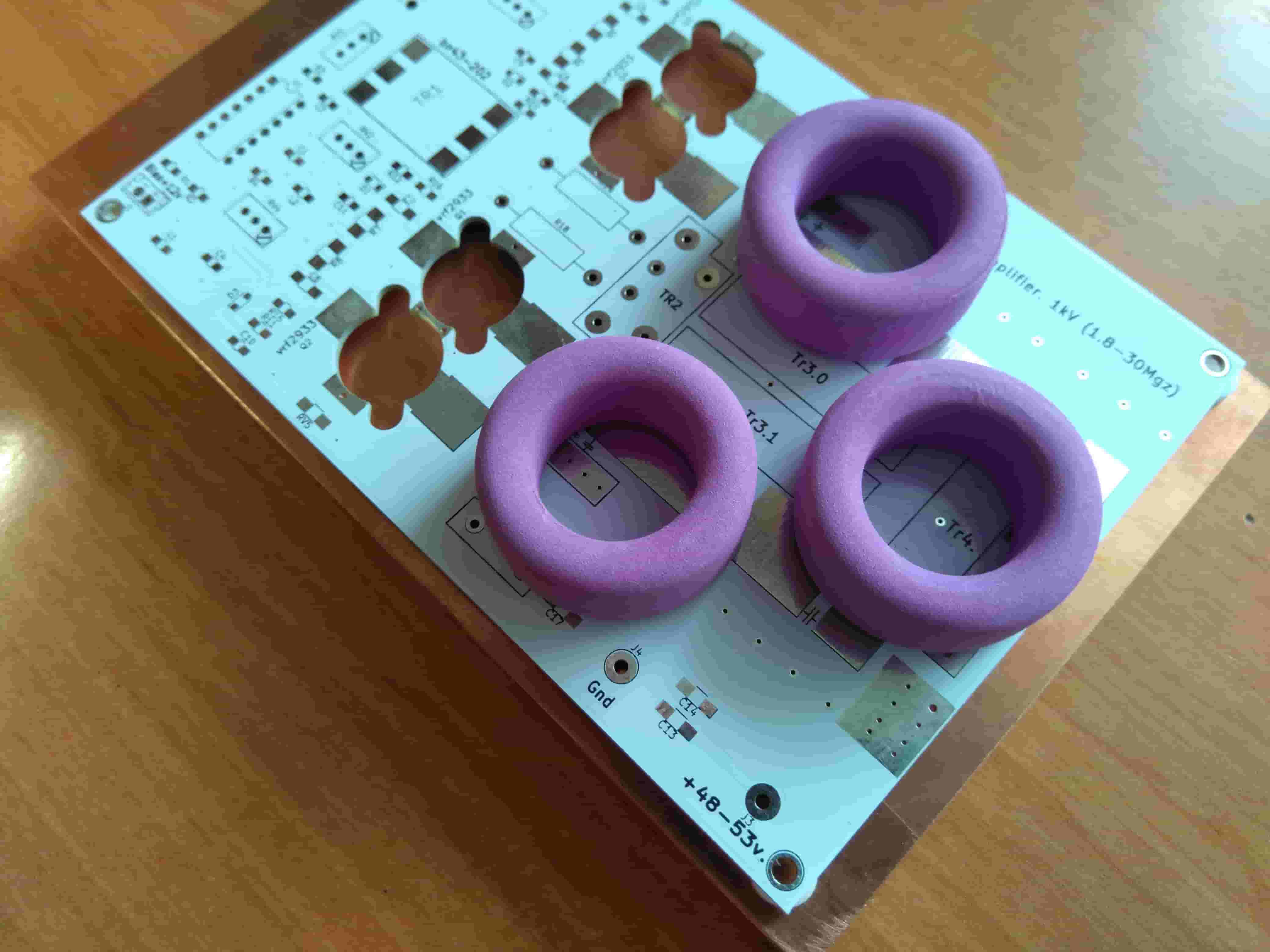

ТДЛ буду делать на кольцах .Или на ferroxcube 4С65 или fair-rite 43 material.
Кольца диаметром 36 мм . Линии из двух coax.cable 25 ом в параллель.
Радиатор охлаждения будет использоваться другой.Больших размеров.

Думаю места более чем достаточно.
Надеюсь в конце недели заняться.

Добрый день.
Хорошая работа .
В своём варианте РА (по питанию и выход) буду применять smd конденсаторы типоразмера 2220.
Резисторы ОС тоже довольно сильно греются.

Хорошая работа.
Ждём развития проекта.
Удачи.

Удержаться в рамках "приличия" сложно, но можно.
Благодаря Уоррену Пратту , NR0V в SDR с помощью " Pure Signal" это сделать проще.
В классических трансиверах сложнее , но тоже возможно.

Imd и "хорошее звучание" не связаны напрямую.
А вот закрученные ручки mic. gain, неправильный режим работы выходного каскада , плохо сформированный сигнал прямо влияет на IMD.
Amateur регламент РБ приводит нас к цифрам.

Ясно.
Вопрос IMD очень важный. Иногда из-за чересчур бесшабашных local менов с их бульдозерными сигналами невозможно слушать эфир.
У вас сигнал хорошо выглядит . Строго в пределах 3 кгц. Выбросы если и есть то уровень очень малый.

Не ответили на вопрос о сигнале......Откуда брали.
[/quote]Измерял при 1000ватт, заметил особо не изменится сигнал что 700, что 1000ватт при мерно одна картина.[/quote]
Так не должно быть.
С увеличением мощности уровни интермодуляции растут.

Во время ответа на сообщение вырубили свет.
Наверное не всё прошло ......
При какой выходной мощности вы замеряете IMD?
На скринах у вас сигнал с направленного ответвителя на выходе РА? Или с возбудителя ?

почти не использую это функцию По какой причине? В современных РА очень сложно добиться IMD3 лучше -35-40db при максимальной мощности каскада . Я имею в виду двухтактный выходной каскад. Сейчас производители всё меньше выпускают транзисторы для линейного усиления (с нормированным значием IMD в даташ ...

Какой бюджет основной платы SDR HERMES?

eu2av писал(а): ↑15 фев 2018 13:40 получить высокую линейность

Что получилось в цифрах?
